4) Fixer la potence au mur avec 4 tiges letées Ø8 + le scellement chimique (recommandé).
5) Fixer le support double face à la potence avec les 2 vis Ø8 (C). Penser à passer les câbles
dans la potence.
6) Ouvrir les horloges, retirer la vitre et
dévisser les pièces de xation murale.
7) Fixer la première horloge (horloge
répétitrice) au support double face sur les 4
vis ST F M5-40 (D). Plaquer les rondelles
Ø6 détail D sur le support double face (et
non à l’intérieur des horloges) pour écarter
sufsamment les horloges et faciliter les
passages des câbles. Visser les 2 écrous
du haut (D) sans serrer et écarter l’horloge et
passer les câbles.
8) Fixer la seconde horloge (maître) de
l’autre côté du support double face avec les
mêmes 4 vis ST F M5-40 (D). Visser les 2
écrous du haut (D) sans serrer et écarter
l’horloge et passer les câbles. Se reporter au
§ III Installation électrique.
9) Si les câbles sont correctement positionnés
serrer les 8 écrous (D) de chaque afcheur.

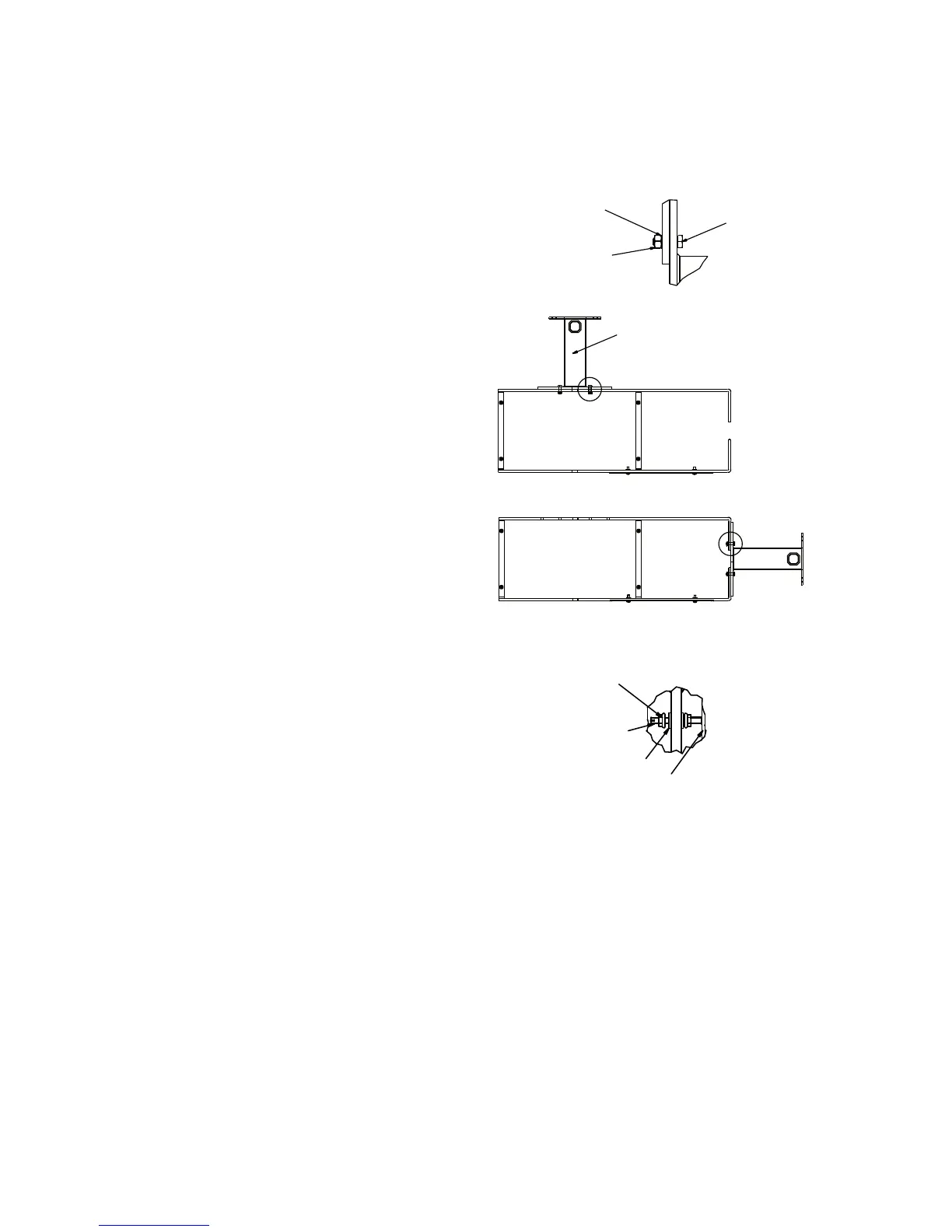

C
Écrou HU M8 inox
Rondelle à dents Ø8 Inox
Vis H M8x25 inox
C
C
Fixation potence horizontale
Fixation potence verticale
Potence
D
Vis ST F M5-40 inox
Cache simple face
Rondelle plate Ø6 inox
Écrou HM5 Inox
