VI - Raccordement d’une sonde de température (Style 12)
Attention : l’option d’afchage de la température est disponible
uniquement sur les horloges Style 12.
1) Fixer la sonde de température en un point ventilé, abrité du
soleil et de la pluie, et à une distance maximum de 50m.
L’emplacement de la sonde doit être choisi avec soin pour
assurer une prise de température correcte. Eviter les façades au
sud, les pièces métalliques et les courants d’air.
2) Brancher la sonde de température aux bornes “TEMP-” et
“TEMP+” du bornier (B).
Si la sonde est connectée à l’envers l’horloge afche 0°C.
La sonde n’est pas prévue pour être immergée.
VII - Raccordement d’un pupitre chronomètre (Style 12S)
Attention : le pupitre chronomètre est disponible uniquement sur les horloges Style 12S.
Le pupitre chronomètre réf. 936400 fonctionne en comptage ou décomptage. Ses différentes
fonctions sont : Start, stop, temps intermédiaire, fermeture d’un contact sec en n de
décomptage ou de comptage (arrêt sur un temps pré-programmé). Le pupitre chronomètre peut
piloter jusqu’à dix horloges Style 12S.

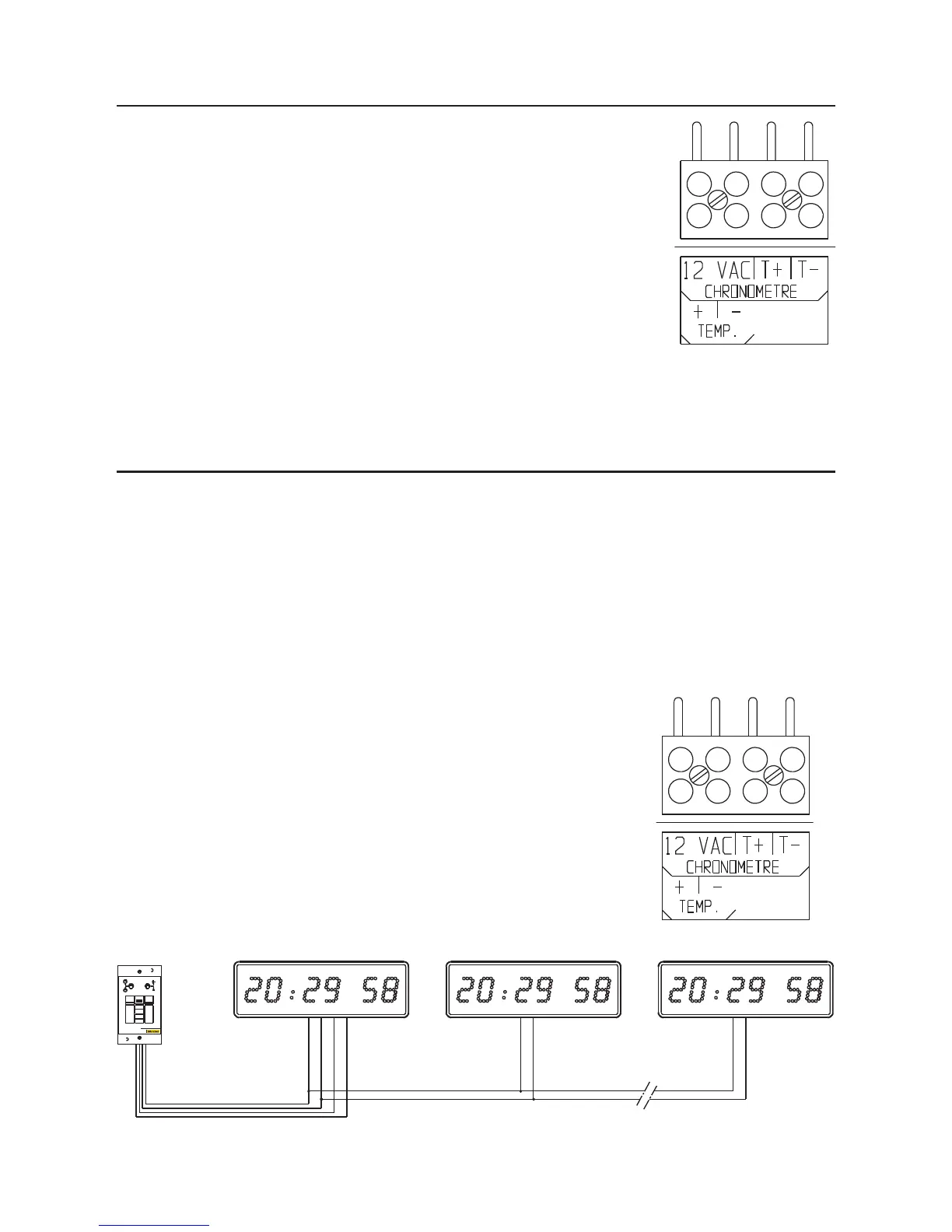

1) Relier le pupitre chronomètre au bornier (E) par un câble 4 ls (T-, T+, et 2 ls d’alimentation
12V).
2) Pour chaîner plusieurs horloges Style 12S sur un même pupitre
chronomètre, relier les bornes T- et T+ de leurs borniers (B)
respectifs par un câble 2 ls (paire téléphonique). La première
horloge reste connectée au pupitre chronomètre par un câble
4 ls.
3) Pour de plus amples informations, se reporter à la notice du pupitre chronomètre.
MarronBlanc
BT
Maximum 500m et 10 Style 12S
