Bodet Style 12 - Fixation Sur Potence

6

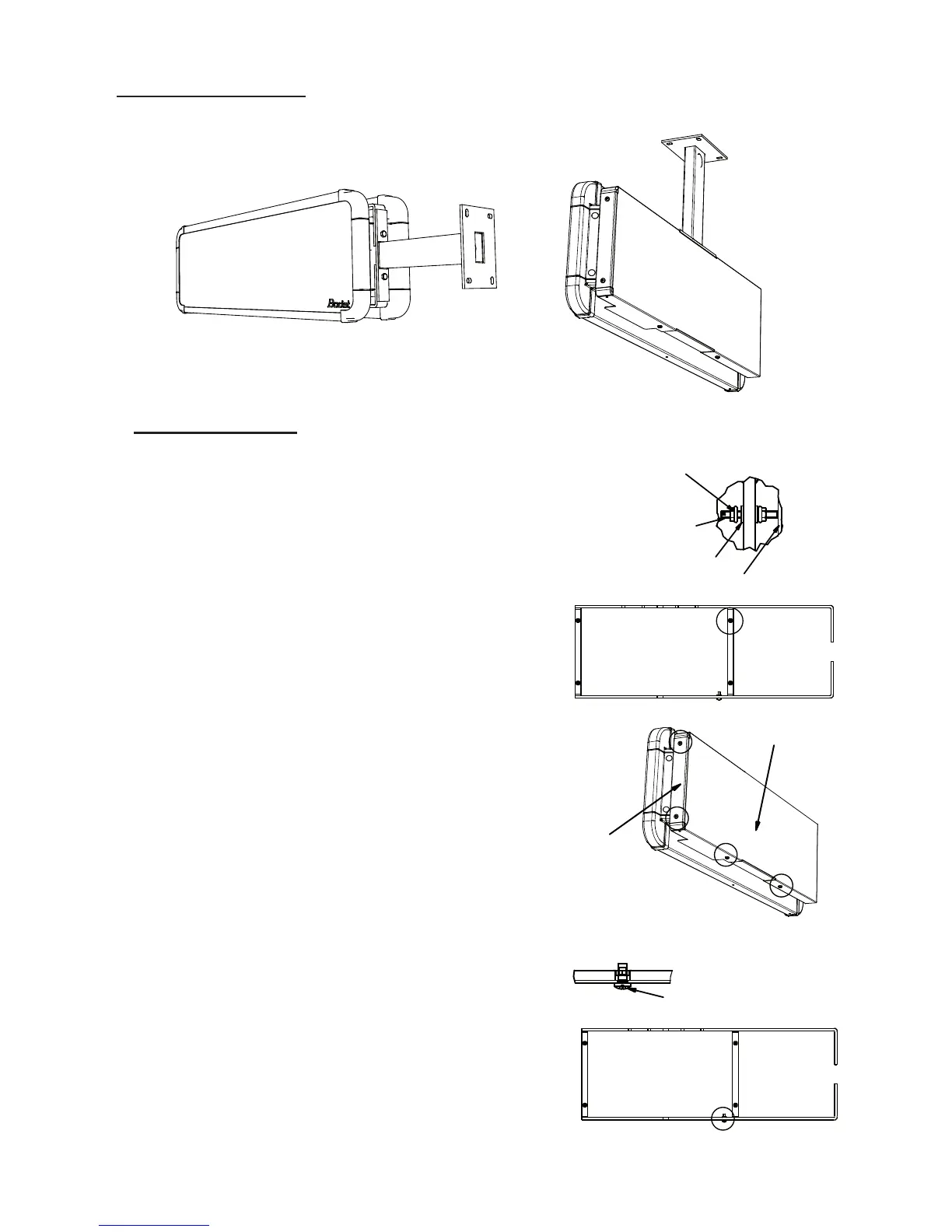

2.3 Fixation sur potence
La potence peut s’installer à la verticale ou à l’horizontale en simple ou double face.
Montage simple face
1) Mettre les 4 vis et rondelles détail D sur le support
double face.
2) Pour un montage simple face, il est possible de monter
un cache simple face (en option) au dos de l’horloge
en l’enlant sur le support double face. Le verrouiller en
place avec l’écrou à embase du dessous détail A.
3) Serrer les 4 vis en contact avec le cache simple face et
ensuite bloquer les 4 écrous sur le support double face.
4) Uniquement pour une potence en vertical, xer le
cache de la potence sur le côté du support double face
avec les 2 vis Ø5 détail B.
Vis M5X16 inox
Cache simple face
Cache pour
potence verticale
Support double face
A
A
A
A
B
B
D
D
Vis ST F M5-40 inox
Cache simple face
Rondelle plate Ø6 inox
Écrou HM5 Inox
Montage double face avec
potence horizontale
Montage simple face
avec potence verticale
