5) Fixer la potence au mur avec 4 tiges letées
Ø8 + le scellement chimique (recommandé).
6) Fixer le support double face à la potence
avec les 2 vis Ø8 détail C. Penser à passer les
câbles dans la potence.
7) Ouvrir l’horloge, retirer la vitre et dévisser les
pièces de xation murale.
8) Fixer l’horloge au support double face sur
les 4 vis ST F M5-40 détail D. Plaquer les
rondelles Ø6 détail D sur le support double
face (et non à l’intérieur des horloges) pour
écarter sufsamment les horloges et faciliter
les passages des câbles. Visser les 2 écrous
du haut (D) sans serrer et écarter l’horloge et
passer les câbles.
9) Si les câbles sont correctement positionnés
serrer les 4 écrous (D) de l’afcheur.
C
Écrou HU M8 inox
Rondelle à dents Ø8 Inox
Vis H M8x25 inox
C
C

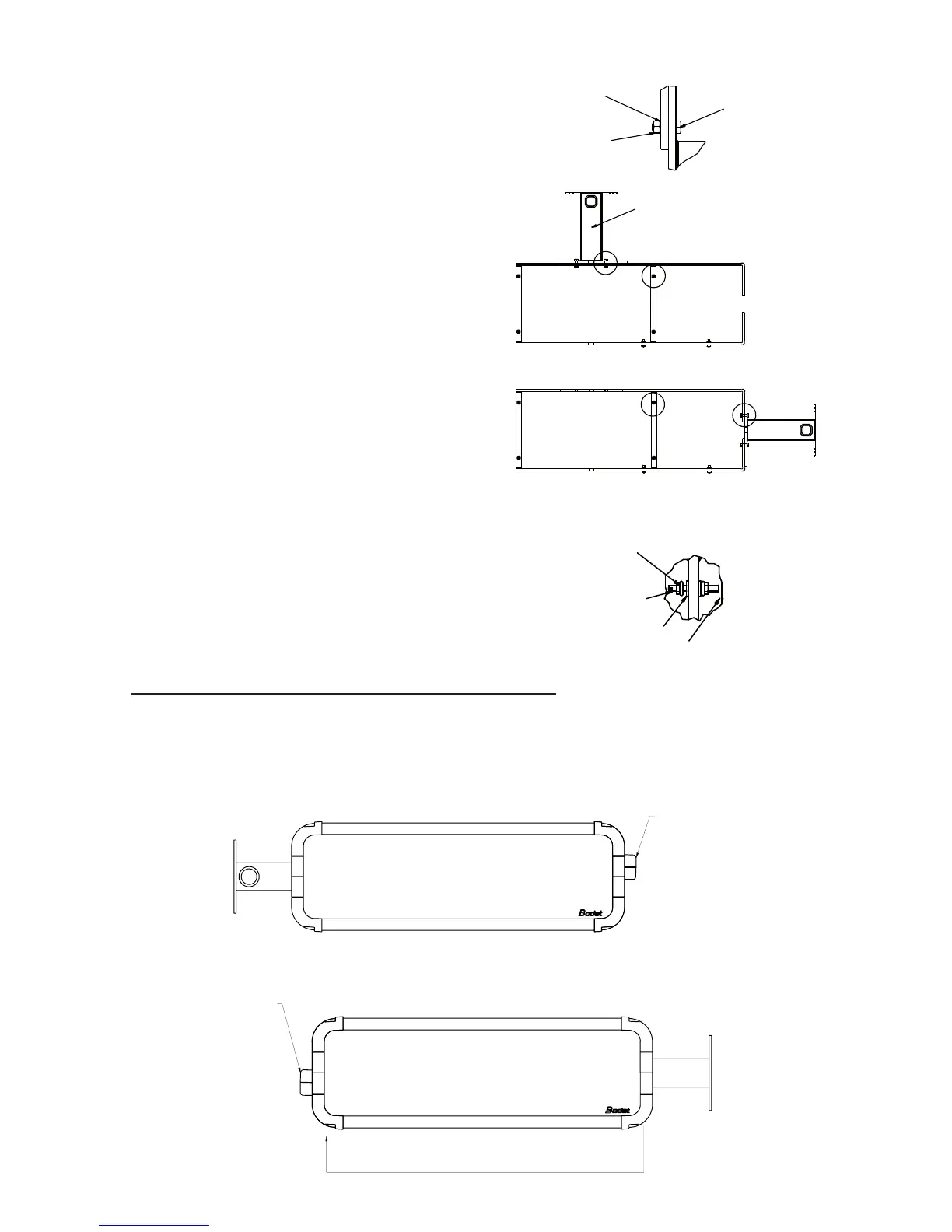

Fixation potence horizontale
Fixation potence verticale
Potence
D
D
D
Vis ST F M5-40 inox
Cache simple face
Rondelle plate Ø6 inox
Écrou HM5 Inox
Recommandation pour le montage en «drapeau droit»
1) A la sortie de notre usine de production, les versions radio HF des Style 12E et Style 12SE
sont équipées d’une antenne radio xée sur le anc droit.
Par défaut, l’installation de l’antenne sur le anc droit est par parfaitement adaptée pour le
montage sur potence en xation «drapeau gauche».
2) Dans le cas d’un montage en «drapeau droit», il est indispensable d’inverser le anc droit
avec le anc gauche an d’installer la potence (Cf. page 5 pour dégager les ancs).
Antenne
Fixation sur le
flanc gauche
Inverser le flanc droit avec le gauche
Antenne
Fixation sur le
flanc droit
