8

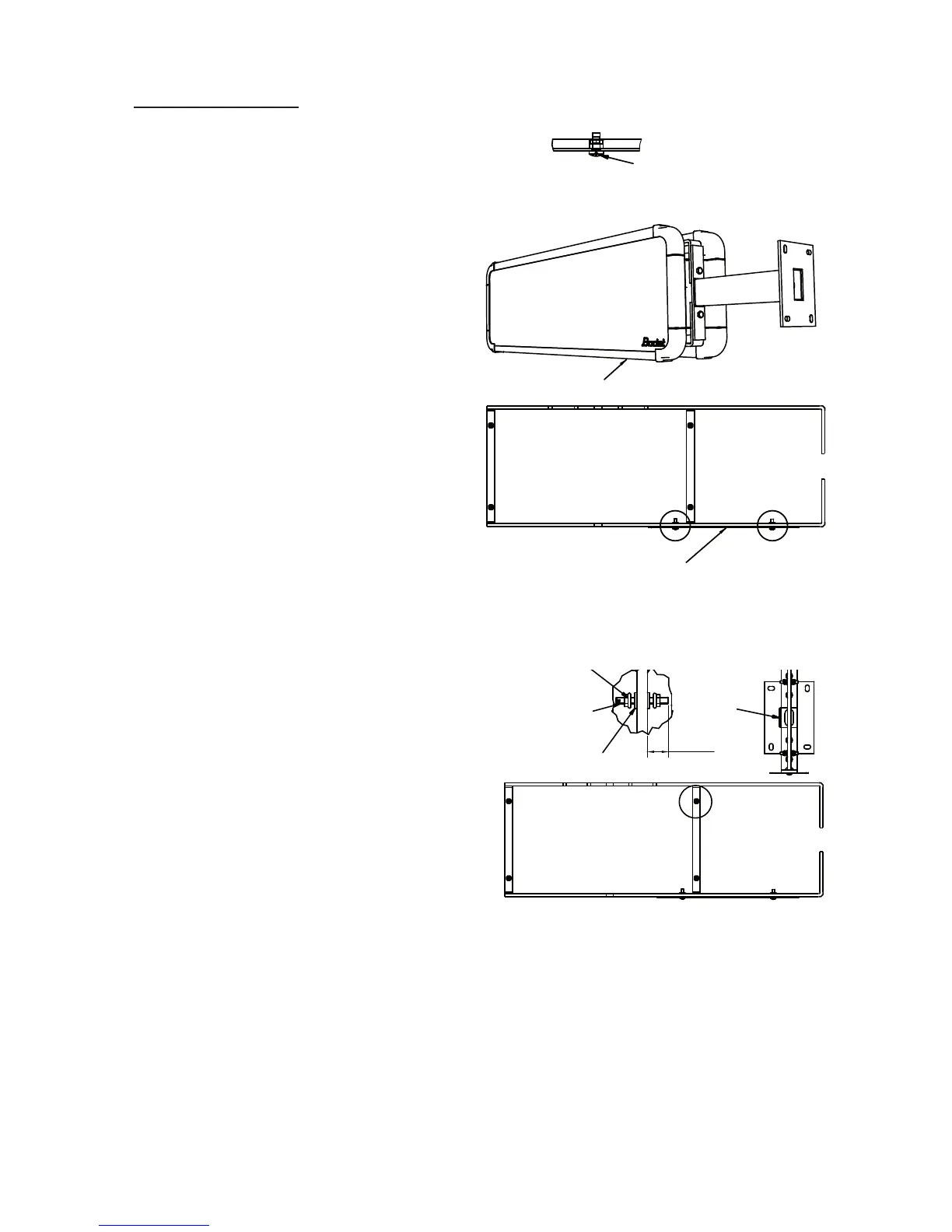

Montage double face
1) Pour un montage double face uniquement,
monter le cache passe l (livré en standard)
sous le support double face en le xant avec
les 2 vis du dessous détail A.
2) Fixer le cache de la potence sur le côté
du support double face (uniquement avec
potence vertical) avec les 2 vis Ø5 détail B
(voir montage simple face 4/).
3) Mettre les 4 vis (D) à 16 mm. Ne pas
monter les écrous et rondelles.
Vis M5X16 inox
Cache passe fil
Cache passe fil
Support double face
A
AA
