50.
D
esconecte el enchufe de la fuente de
energía antes de realizar cualquier
e
nsamblaje, ajuste o reparación, para evitar posibles lesiones.
Comprobación del tope de
bisel de 45° a la derecha
1. Baje el ensamblaje del cabezal y acople el pasador de fijación del
e
nsamblaje del cabezal.
2. Gire la mesa hasta la posición de inglete de 0°.
3. Tire hacia arriba de la palanca de fijación de bisel para
d
esbloquear el bisel.
4. Mueva la perilla selectora de intervalo de biseles hasta la
posición de “0°-45° a la derecha” (consulte la página 62).
5. Incline el ensamblaje de la sierra hacia la derecha hasta que
sienta el tope en la posición de 45° a la derecha. Ésta es la
posición donde la sierra está ajustada actualmente para el corte
de bisel a 45° a la derecha.
6. Utilice una escuadra de combinación para comprobar la hoja en
el tope de 45°. Coloque la cabeza de la escuadra de combinación
sobre la mesa y presione su superficie de 45° contra la hoja. Si
la hoja no hace contacto con toda la longitud de la escuadra
(Figura 1), siga el procedimiento de calibración.
Calibración del tope de bisel
de 45° a la derecha
1
. Suba la palanca de fijación de bisel para soltar el cierre de bisel.
2. Incline la sierra hasta la posición de bisel a 45° a la derecha.
3. Posicione la escuadra de combinación con la superficie de 45°
contra la hoja (Figura 1).
4. Introduzca la llave en “L” de 3 mm en el agujero de acceso de
45° a la derecha en el armazón del soporte vertical (Figura 2).
5
. Gire la llave en “L” mientras observa la hoja contra la escuadra
de combinación hasta que la hoja coincida con la superficie
de 45°.
6. Ajuste el indicador de bisel en la línea de 45° de la escala de
bisel.
ADVERTENCIA
!
Ajustes(continuación)

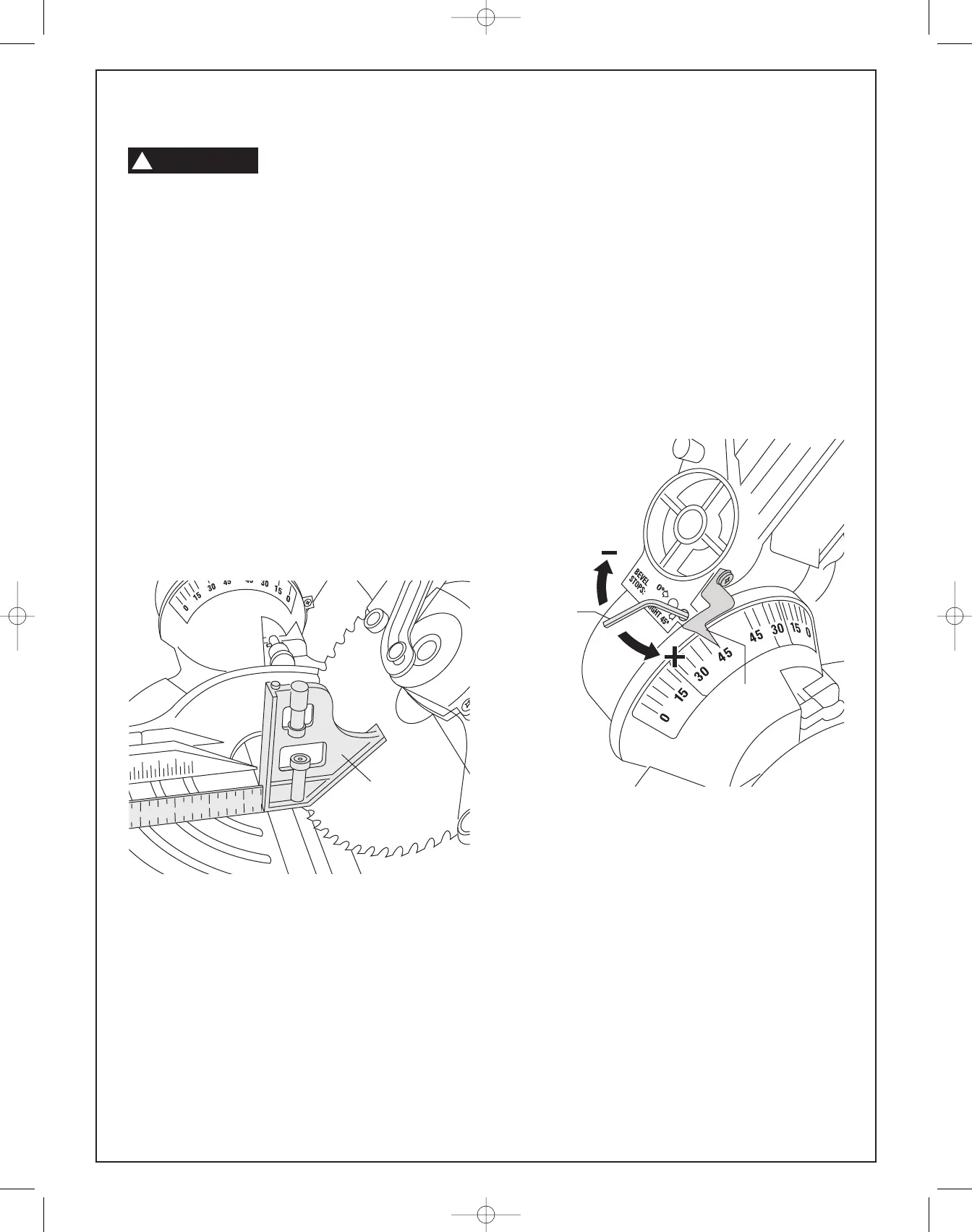

Figura 1. Tope de bisel de 45° a la derecha
Figura 2. Ajuste de bisel de 45° a la derecha
Llave en “L”
de 3 mm en
el agujero de
acceso de
45° a la
derecha
Indicador
de bisel
Escuadra de
combinación
BM 2610957217 08-08 S 8/7/08 10:41 AM Page 50
