Bosch 4212 - Réglage de la Poignée-Interrupteur à Quatre Positions

91.
Montage portatif à l’aide de serre-joints
Si nécessaire, bridez la scie à onglet sur un établi ou un dessus de
table en plaçant deux serre-joints ou plus sur les zones de serrage
puis en les serrant.
R
EMARQUE : Faites bien attention de ne pas mettre les serre-
joints sur les leviers de blocage des rallonges de l’embase.
La fixation à l’aide de serre-joints empêche de scier à des angles
d
’onglet importants.
Montage de la scie

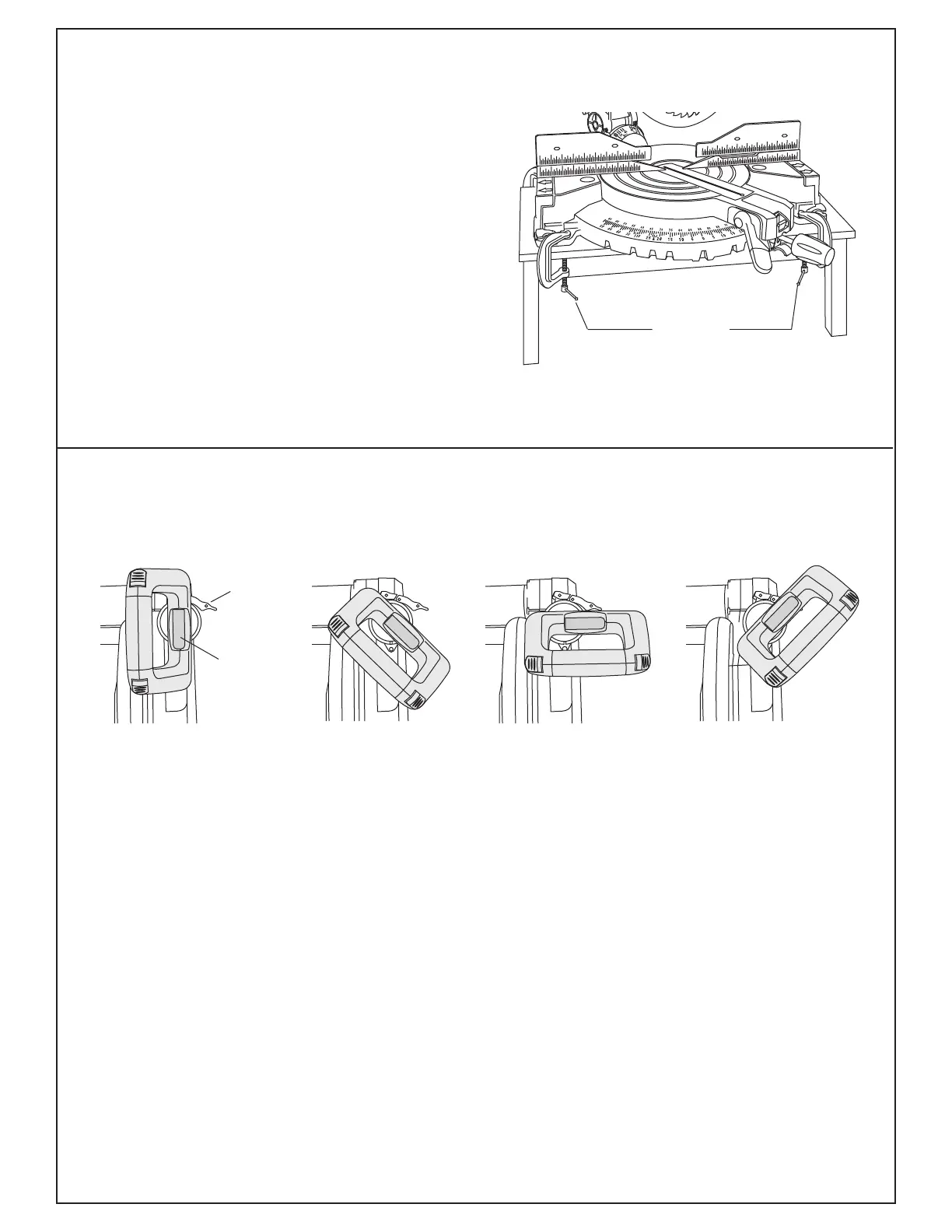

Figure : Montage portatif à l’aide de serre-joints
S
erre-joints
Réglage de la poignée principale
à la position désirée
La poignée-inter
rupteur peut être placée dans quatre positions
différentes selon la situation du sciage ou la préférence de
l’utilisateur :
a. V
er
ticale
b. À 45
°
à gauche
c. Horizontale d. À 45
°
à droite
Pour r
epositionner la poignée principale :
1.
Desser
r
er le blocage de la poignée.
2. Tirez sur la manette de déblocage de la rotation de la poignée
et tenez-la.
3.
T
our
nez la poignée pour la mettr
e à la position désirée.
4.
Relâchez la manette de déblocage pour asseoir la poignée à sa
place. La manette ne peut se rétracter que dans l’une des
quatre (4) positions.
Remarque : L’interrupteur ne peut pas être actionné si la manette
de déblocage n’est pas rétractée. Ne tentez pas de mettr
e l’outil en
marche quand la poignée est dans une position intermédiaire, il y
a risque d’endommager l’outil.
5. Serrez le blocage de la poignée.
Réglage de la tension du blocage de la
poignée à quatre positions
1. Ouvrez le blocage de la poignée.
2. Repérez les deux vis de réglage situées à l’extrémité de la
manette du levier
.
3. Pour augmenter la tension, utilisez la clé Allen de 1,5 mm pour
tourner les deux vis de réglage vers la droite. Pour la réduire,
tournez les deux vis de réglage vers la gauche.
Remarque : Tournez toujours les deux vis de réglage de
manièr
e identique.
4. Fermez le blocage de la poignée.
5. Contrôlez la tension.
Réglage de la poignée-interrupteur
à quatre positions
Blocage
de la
poignée
Manette de
déblocage de
la rotation de
la poignée
Figure : Réglage de la position de la poignée principale
a.
b.
c.
d.
