Lame d’équerre par rapport
au guide
1. Abaissez l’ensemble de la tête et enfoncez sa goupille de
blocage.
2. Réglez la table à la position d’onglet à 0° et serrez le bouton de
b
locage de l’onglet.
3. Placez l’équerre combinée contre le guide avec sa branche
graduée parallèle à la lame. La branche graduée doit toucher la
lame mais pas les dents. Si la lame n’est pas droite contre la
branche graduée, suivez la méthode d’alignement du guide
(Figure 1).
Réglage des guides
a. Enlevez les deux guides en desserrant les boutons des guides,
déployez les guides complètement en les faisant coulisser et
tirez dessus vers le haut.
b. Il faut laisser l’ensemble de la tête en position basse.
c. Desserrez les 4 boulons six pans situés derrière les guides à
l’aide de la clé multifonctions (Figure 2).
d. Réglez les guides de manière à ce que la lame et les guides
touchent complètement l’équerre.
e. Serrez les 4 boulons six-pans
f. Remontez le guide coulissant.
Réglages (suite)

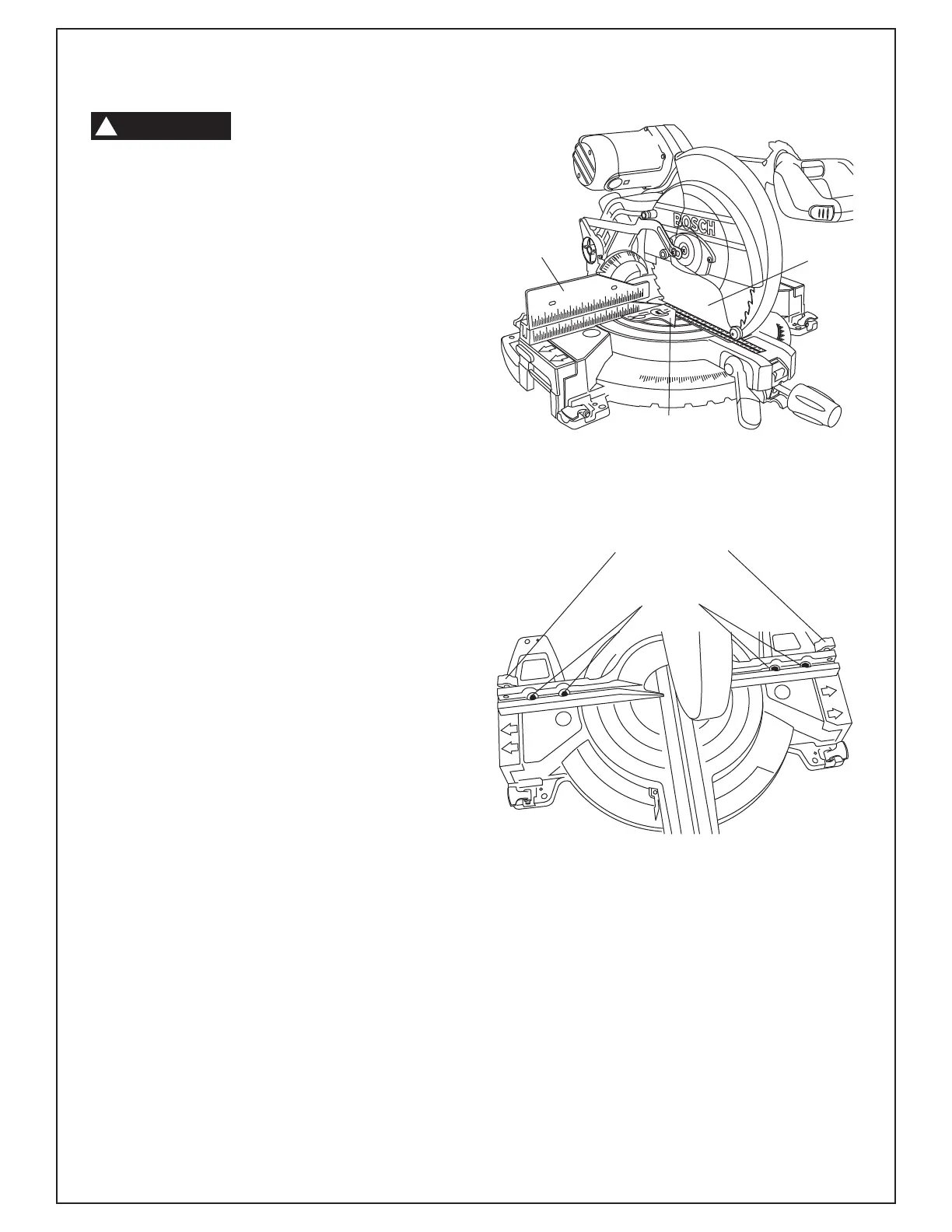

Figure 1. Lame d’équerre par rapport au guide
Figur
e 2. Réglage du guide
Boulons hexagonaux
Guide
L
ame
Équerre
combinée
AVERTISSEMENT
!
Boutons de blocage du
guide coulissant
