Bosch 4212 - Ajuste del Mango Interruptor de Cuatro Posiciones; Montaje de la Sierra

55.
Montaje portátil utilizando abrazaderas
Si es necesario, sujete con abrazaderas la sierra para cortar
i
ngletes a un banco de trabajo o un tablero de mesa colocando dos
(2) o más abrazaderas en “C” en las áreas de sujeción y sujetando
la sierra firmemente con ellas.
N
OTA: Tenga cuidado de no colocar las abrazaderas sobre las
p
alancas de sujeción de la extensión de la base.
El montaje con abrazaderas impedirá el acceso a algunos ángulos
de inglete más anchos.
Montaje de la sierra

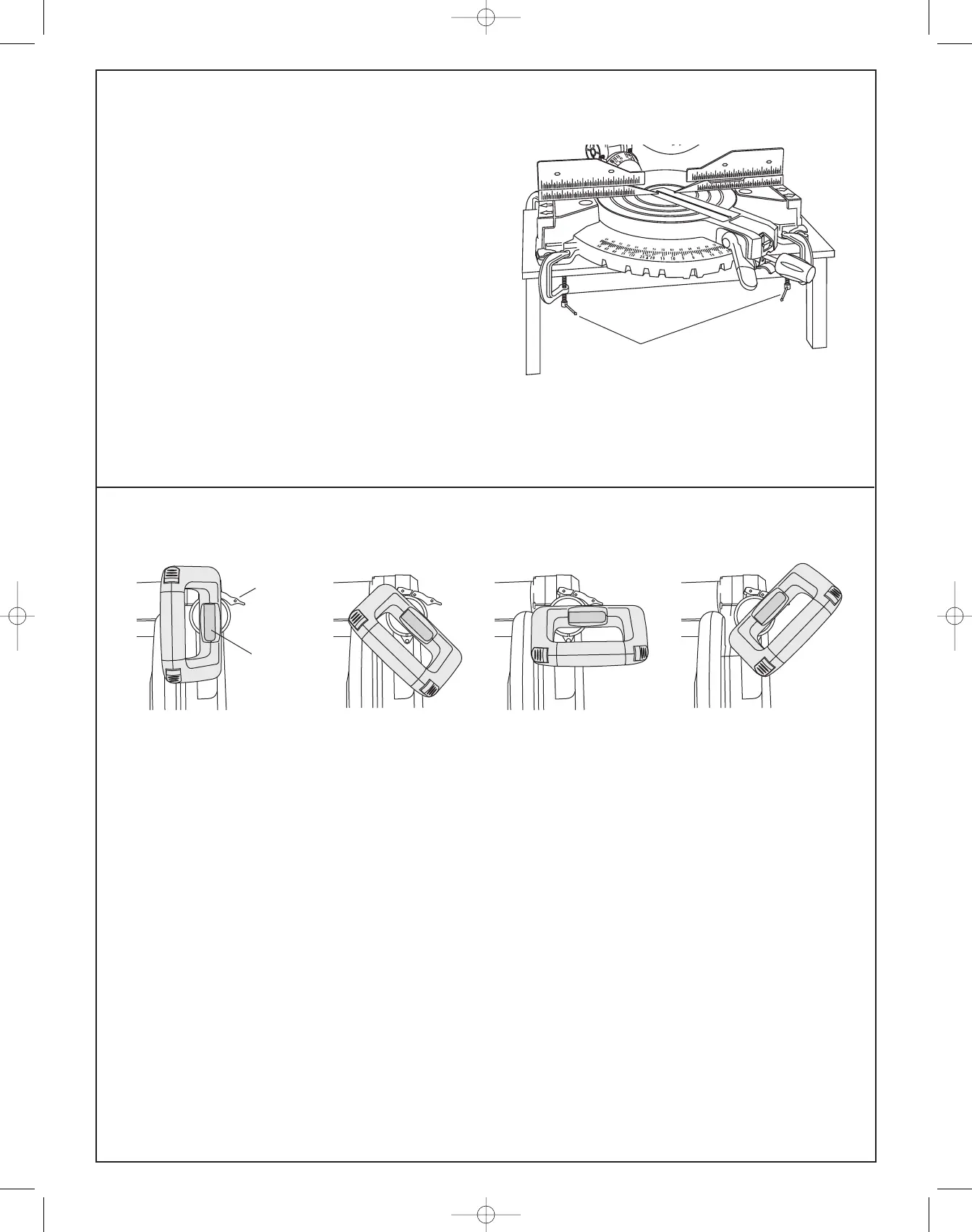

Figura: Montaje portátil usando abrazaderas
Ajuste del mango principal en
la posición deseada
El mango interruptor se puede colocar en cualquiera de cuatro
orientaciones distintas, dependiendo del corte que se haga y de la
preferencia del usuario.
a. V
er
tical
b. 45°
a la izquierda
c. Horizontal d. 45°
a la derecha
Para cambiar la posición del mango principal:
1. Suelte la abrazadera del mango.
2. Tire de la palanca de liberación de la rotación del mango y
manténgala sujeta.
3.
Gir
e el mango a la posición que desee.
4. Suelte la palanca de liberación para que el mango quede en su
lugar. La palanca de liberación sólo se retrae en una de las
cuatro (4) posiciones.
Nota: El interruptor de corriente no funciona a menos que la
palanca de liberación esté r
etraída. No trate de encender la
herramienta en la posición intermedia del mango, porque la
puede dañar.
5. Fije la abrazadera del mango.
Ajuste de la tensión de la abrazadera del
mango de cuatro posiciones
1. Abra la abrazadera del mango.
2. Ubique los dos tornillos de ajuste en el extremo de la
abrazadera del mango.
3. Para aumentar la tensión, use la llave Allen de 1.5 mm y gire
ambos tornillos de ajuste hacia la derecha. Para disminuir la
tensión, gir
e ambos tor
nillos de ajuste hacia la izquierda.
Nota: Siempr
e ajuste ambos tor
nillos el mismo número de vueltas.
4. Cierre la abrazadera del mango.
5. Compruebe la tensión.
Ajuste del mango interruptor de cuatro posiciones
Abrazadera
del mango
Palanca de
liberación de
la rotación
del mango
Figura: Ajuste de la posición del mango principal
a.
b.
c.
d.
Abrazaderas
