82.

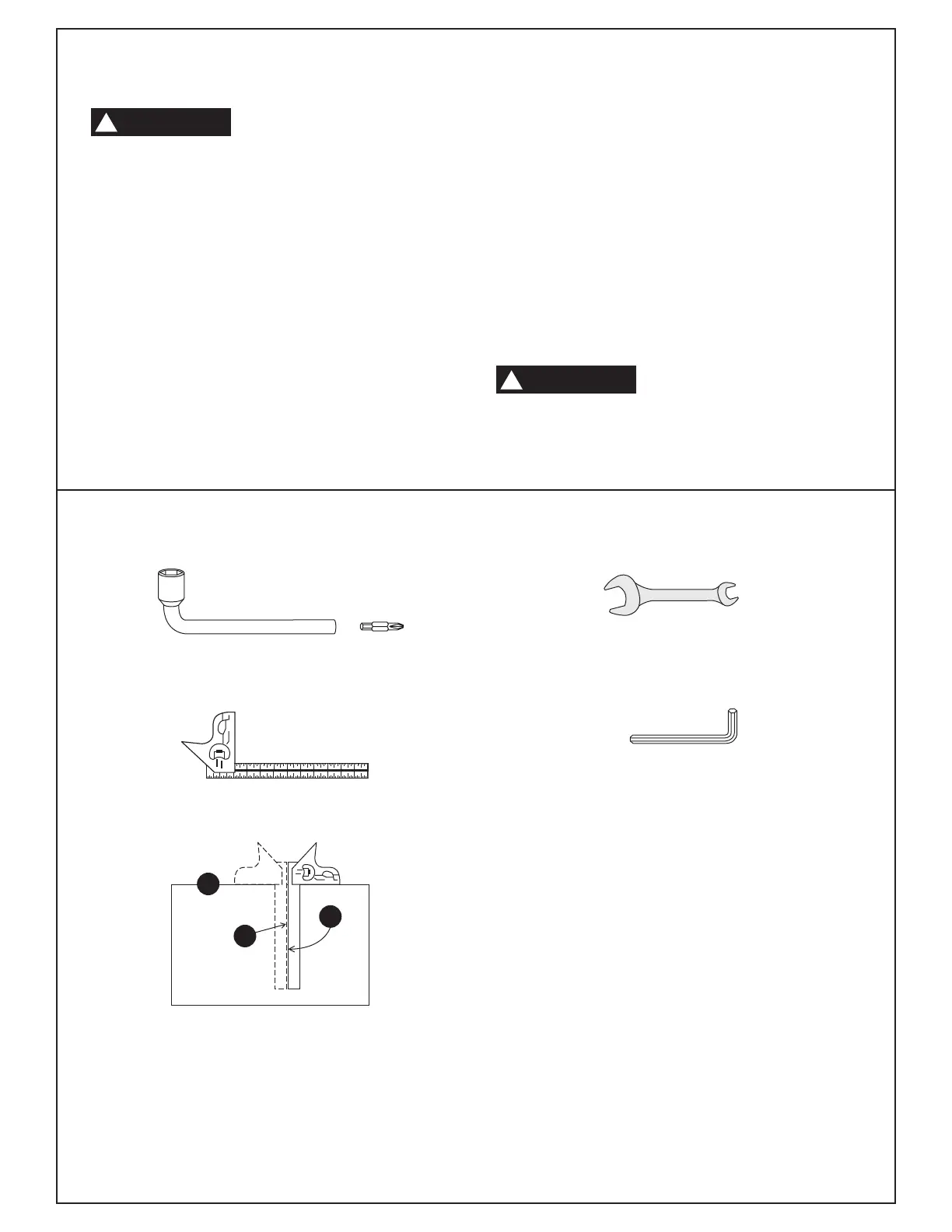

Outils nécessaires à l’assemblage et à l’alignement
Déballage et vérification du contenu
Avant de déplacer la scie : serrez le
b
outon de blocage de l’onglet sur la
position 60°. Serrez la poignée de blocage de l’inclinaison.
Bloquez l’ensemble de la tête en position basse.
N
e transportez jamais l’outil par ses tiges de coulisseau car
cela risque d’abîmer la lame.
Ne portez jamais l’outil par son
c
ordon ou par la poignée d’interrupteur d’alimentation de
l’ensemble de la tête. Il y risque de choc électrique si vous abîmez
l’isolant. Il y a risque d’incendie si vous endommagez les
connections électriques.
Votre nouvelle scie à onglet est vendue complète en un seul
carton, mais il vous faudra peut-être effectuer un certain nombre
de réglages et d’alignements avant de pouvoir scier des pièces
précises.
Séparez toutes les pièces du matériau d’emballage et contrôlez-les
toutes en les comparant à la « liste des pièces détachées » pour
vous assurer qu’elles sont toutes présentes avant de commencer
à jeter les matériaux d’emballage.
Liste des pièces détachées
nn
Bride (article N° 37 à la page 80)
nn
Butées de couronne escamotables (article N° 38 à la page 80)
nn
Raccord coudé/sac à poussière (article N° 36 à la page 80)
nn
Outil multifonctions (voir ci-dessous)
nn
Bouton de blocage de l’onglet (article N° 11 à la page 80)
nn
Clé hexagonale en L de 3 mm (voir ci-dessous)
nn
Clé plate combinée de 10 mm/17 mm (voir ci-dessous)
S’il manque des pièces, il ne faut ni
brancher le cordon ni mettre l’outil en
mar
che avant d’avoir obtenu et installé correctement les pièces
manquantes.
AVERTISSEMENT
!
1
2
3
Clé plate combinée de 10 mm/17 mm
(fournie)
Équerre combinée (non comprise)
Clé hexagonale en L de 3 mm
(fournie)
Outil multifonctions avec embout (4 mm/Philips N° 2)
(fourni, rangé à l’arrière droit de l’embase)
L
’équer
r
e combinée doit êtr
e juste
1. Utilisez le chant d’une planche de 3/4 po d’épaisseur (ce chant
doit être parfaitement droit).
2. Tracez un trait sur la planche le long du chant.
3. Il ne doit y avoir aucun jeu ou chevauchement quand l’équer
r
e
est retournée pour la mettre dans la position en pointillés du
schéma.
AVERTISSEMENT
!
