REMARQUE : Votre scie à onglet a été entièrement réglée en
usine. Il se peut toutefois qu’elle se soit légèrement déréglée
pendant le transport. Contrôlez les réglages suivants et ajustez-
les si nécessaire avant d’utiliser votre scie à onglets.
Contrôle du réglage
de l’inclinaison à 0°
1
. Abaissez l’ensemble de la tête et enclenchez sa goupille de
blocage.
2. Tournez la table pour l’amener à la position d’onglet 0°.
3. Soulevez le levier de blocage de l’inclinaison pour déverrouiller
cette dernière.
4. Contrôlez la position du bouton de sélection de la plage
d’inclinaison, il devrait être sur la position 0°-45°.
5. Inclinez l’ensemble de la scie vers la gauche, puis faites-la
pivoter vers la droite jusqu’à ce que vous sentiez la butée à la
position verticale. C’est la position actuelle du réglage de
l’inclinaison à 0°.
À l’aide d’une équerre combinée, vérifiez que la lame est
d’équerre par rapport à la table. Mettez l’équerre sur la table et
appuyez-la contre la lame. Si la lame ne touche pas l’équerre
sur toute sa longueur, (Figure 1), suivez la méthode de réglage.
Réglage de la lame sur 0°
(90° par rapport à la table)
R
EMARQUE : Ce réglage ajuste également automatiquement les
butées à 33,9°.
1
. Retirez la plaque de recouvrement arrière pour exposer les
boulons.
2. Soulevez le levier de verrouillage de biseau afin de libérer le
m
écanisme de verrouillage de biseau.
3. Desserrez les têtes de boulons « A » et « B » d’au moins un tour
complet à l’aide d’une clé à fourche de 10 mm (Figure 2a).
4. Placez une section de 4 mm de clé Allen sur l’outil universel et
desserrez la vis sans tête « D » d’au moins trois tours complets
(Figure 2b).
5. Placez l’équerre combinée sur la table contre la lame (cf. Figure 1).
6. Prenez la clé mâle à 6 pans de 3 mm fournie et insérez-la dans
la vis à 6 pans à travers le trou identifié par les mots « 0 deg ».
Faites tourner la clé et surveillez l’inclinaison de la lame jusqu’à
ce que cette dernière soit alignée avec la clé combinée.
7. Serrez la vis sans tête « D ».
8. Serrez les têtes de boulons « A » et « B » de 10 mm.
9. Inspectez l’indicateur de biseau et réglez-le dans la position 0
degré de chaque côté de l’échelle de biseau.
10. Abaissez le levier de verrouillage de biseau jusqu’à ce que
vous sentiez le leviez s’encliqueter dans la position verrouillée.
Réglages
AVERTISSEMENT
!
Lame
Équerre
combinée
Levier de blocage
du biseau

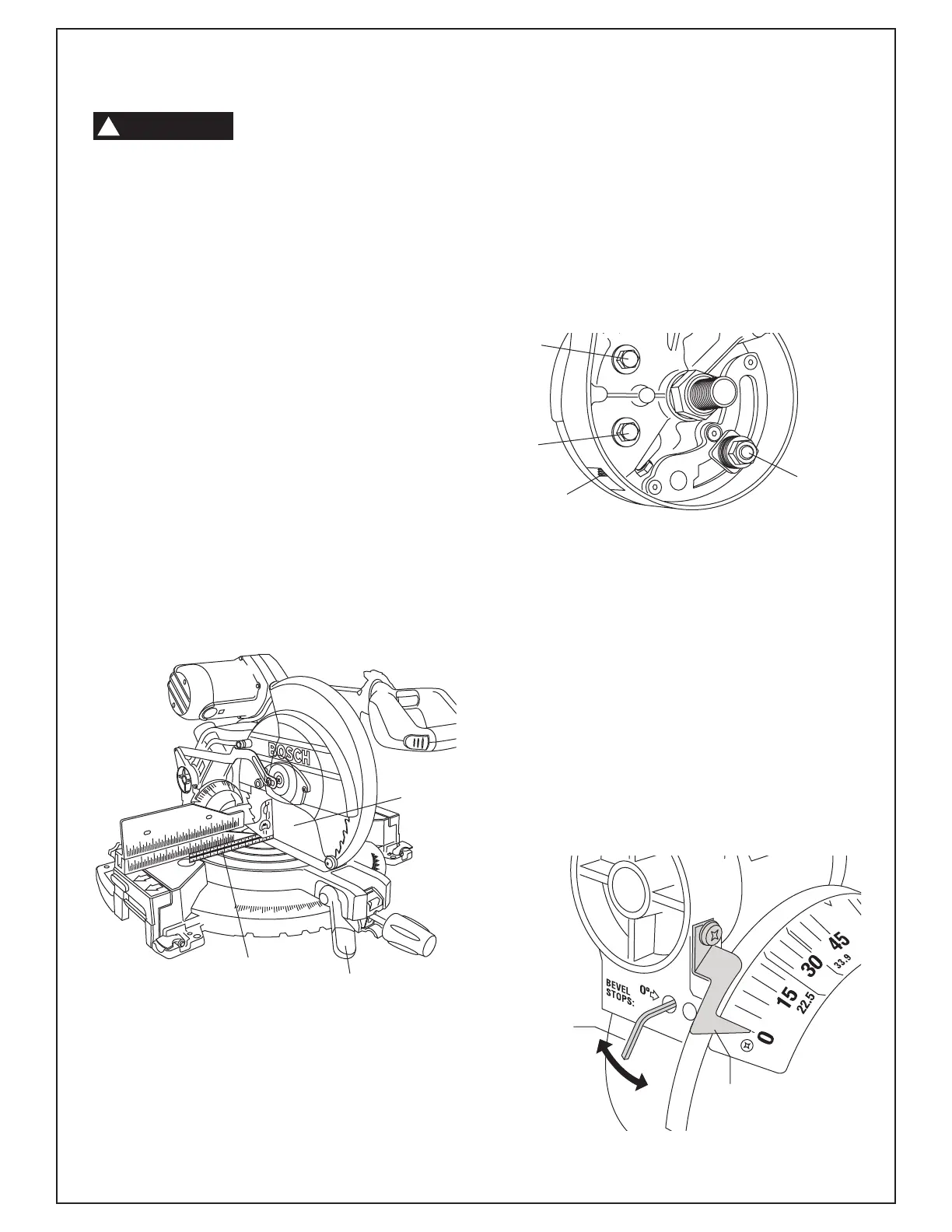

Figure 1. Lame d’équerre par rapport à la table
Figur
e 2b. Réglage de la lame à 0
°
(90
° par rapport à la table)
Clé
hexagonale
en « L » de
3 mm dans
le trou
d’accès de 0°
Aiguille du
biseau
D
A
B
E
Figure 2a. Réglage de la lame à 0° (90° par rapport à la table)
