Bosch 4212 - Ajuste del Indicador de la Escala de Ingletes; Reemplezo del Accesorio de Inserción para la Separación de Corte

53.
Reemplazo del accesorio
de inserción para la
separación de corte
El accesorio de inserción para la separación de corte debe estar
cerca de la hoja, pero sin tocarla, para evitar que la parte inferior
de la pieza de trabajo se desgarre.
Para reemplazar el ensamblaje del accesorio de inserción para la
separación de corte:
1. Suba el ensamblaje del cabezal.
2. Afloje los seis (6) tornillos del accesorio de inserción para la
separación de corte usando la herramienta multiuso.
3. Reemplace el accesorio de inserción para la separación de
cor
te.
4. Apriete los tor
nillos del accesorio de inserción para la
separación de corte.
NOTA: Un accesorio de inserción nuevo no tiene una ranura para
la hoja. La ranura la cr
eará la hoja de la her
ramienta. Después de
apretar los tor
nillos del accesorio de inser
ción para separación de
cor
te, encienda la sierra y baje completamente la hoja a fondo del
accesorio de inserción creando de esta forma una ranura para la
hoja. Este accesorio de inser
ción para la separación de cor
te “sin
juego” per
mite apoyar la pieza de trabajo tan cer
ca como sea
posible reduciendo inmensamente el astillamiento.

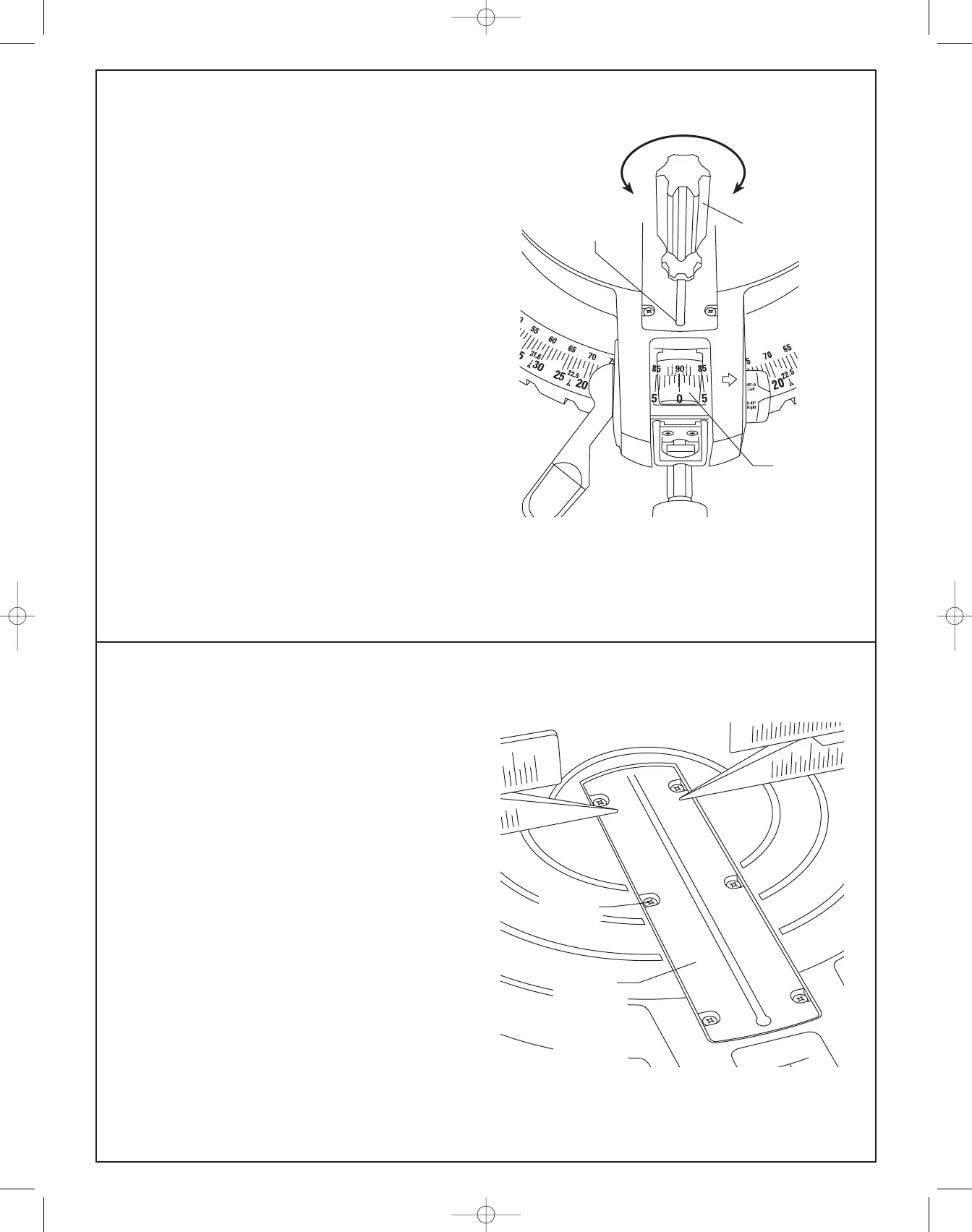

Figura: Accesorio de inserción para la separación de corte
Ajuste del indicador de la
escala de ingletes
1. Ajuste la mesa a la posición de inglete de 0° y apriete el pomo
de fijación de inglete.
2. Suba el ensamblaje del cabezal hasta la posición completa-
mente hacia arriba.
3. Afloje el tornillo Phillips que sujeta el indicador en su sitio.
4. Posicione el indicador para alinearlo con la marca de inglete de
0° y apriete el tornillo.
Figura: Ajuste de la escala de ingletes
A
gujero de
a
cceso al
t
ornillo
Indicador de la
escala de
ingletes
Accesorios
de inserción
para la
separación
de corte
Tornillos
Destornillador
Phillips
