108

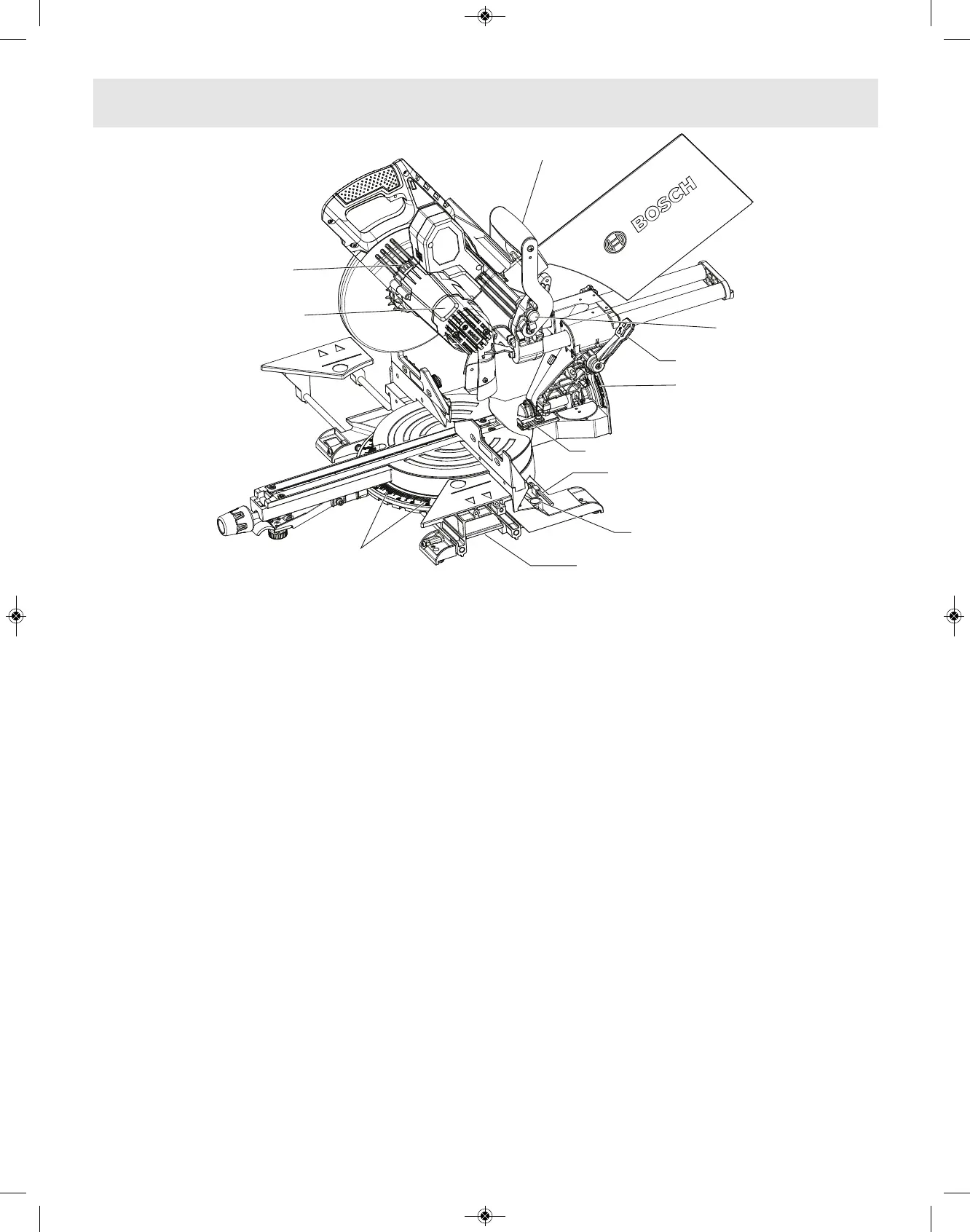

20. Palancas de fijación de las extensiones de la base – Fijan las
extensiones de la base en las posiciones deseadas.
21. Extensiones deslizantes de la base – Brindan soporte
adicional para la pieza de trabajo. Útiles cuando se cortan piezas
de trabajo largas.
22. Deflector de goma – Se acopla a la parte inferior de conducto
para polvo. Desvía el polvo a dicho conducto.
23. Conducto para polvo – Dirige el aserrín hacia arriba, a través
del codo y hasta la bolsa.
24. Bolsa para polvo – Tiene una cremallera en la parte inferior. La
bolsa se puede desacoplar del codo para vaciarla.
25. Pomo de fijación del riel deslizante – El pomo de fijación del
riel deslizante bloquea el riel deslizante cuando usted no está
haciendo cortes deslizantes y cuando está transportando la
sierra.
26. Abrazadera – Utilícela para sujetar la pieza de trabajo a la mesa
y la base; insértela en la ubicación del poste de abrazadera
(artículo 39).
27. Tornillo de tope de profundidad – Gire el extremo del pomo
para ajustar la profundidad de la hoja con el fin de cortar
ranuras.
28. Placa del tope de profundidad – La placa se puede girar hacia
fuera para limitar la profundidad del recorrido de la hoja.
29. Agujero para abrazadera auxiliar de 60° – Se utiliza para
sujetar el material apropiadamente con una abrazadera a
ángulos de 55° a 60° a la derecha.
30. Left Bevel Stop indicator – allows you to set the most common
bevel stops 0°, 22.5°, 33.9°, 45° and 47° Left.
31. Tope-guía deslizante derecho: Suporta la pieza de trabajo. El
tope-guía también tiene agujeros para sujetar firmemente un
tope-guía auxiliar si así se desea.
32. Escala de bisel e indicadores – La escala es grande y está
angulada. Permite al usuario leer fácilmente los ángulos de bisel.
El indicador señala cuál es el ángulo actual.
33. Ubicaciones de poste de abrazadera – Dos agujeros para
postes verticales en la base; provistos para insertar la
abrazadera (artículo 26).
34. Tornillos de la placa de retén de inglete – Cuatro tornillos
accesibles a través de agujeros en la escala de ingletes. Estos
tornillos se aflojan al ajustar la posición de la placa de retén.
35. Cierre del eje portaherramienta – Presione el botón del cierre
del eje portaherramienta para evitar que la hoja rote al aflojar o
apretar el perno del eje portaherramienta durante la remoción o
instalación de la hoja.
36. Tapa del motor – Brinda acceso para inspeccionar y reemplazar
las escobillas.
37. Pasador de fijación del ensamblaje del cabezal – Se utiliza
para bloquear el ensamblaje del cabezal en la posición más baja
para el transporte.
38. Bevel Lock Lever – The front-positioned bevel lock lever locks
the head assembly at the desired bevel angle.
39. Mango de transporte superior – Se utiliza para levantar y
transportar la sierra.
40. Mangos de transporte fundidos con la pieza – Se utilizan para
levantar y transportar la sierra.
41. Tope de bisel de -2 grados – Se puede deslizar hacia delante
para realizar cortes en bisel de -2 grados.
42. Llave hexagonal de 5 mm – Se utiliza para cambiar la hoja y
hacer ajustes a la herramienta.
