107
Para evitar lesiones debidas a un
arran que accidental, saque el
enchufe del to ma corriente de la fuente de energía antes de
hacer cualquier ajuste.

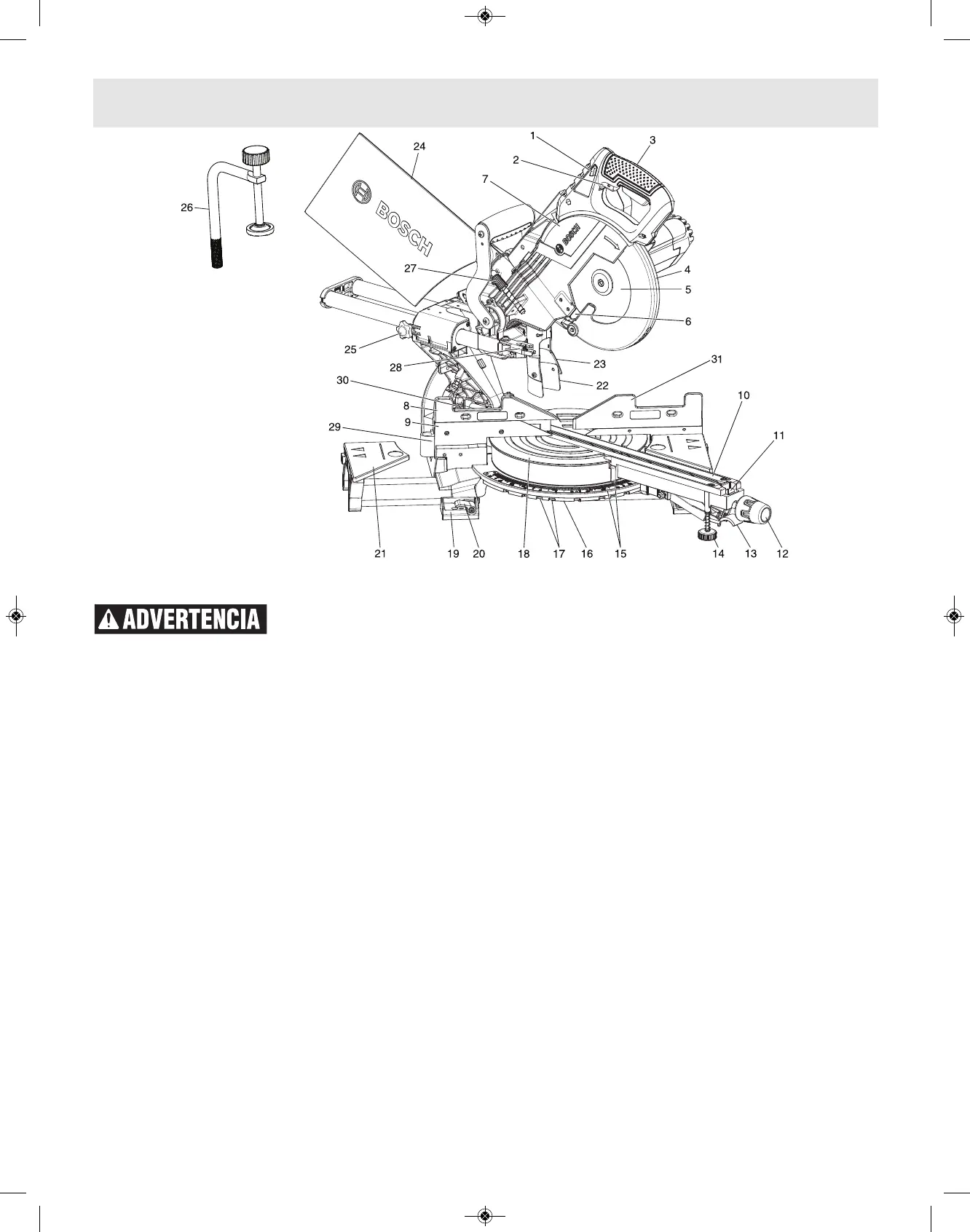

1. Botones de liberación de fijación en APAGADO del
interruptor – Se debe presionar uno de estos dos botones
antes de que se pueda presionar el interruptor de encendido.
2. Interruptor de encendido – El interruptor de encendido utili -
zado con el botón de “Fijación en OFF” enciende la unidad.
3. Mango principal – Este mango contiene el interruptor. La hoja
se baja hacia la pieza de trabajo empujando este mango hacia
abajo.
4. Protector inferior de la hoja – El protector inferior de la hoja
ayuda a proteger las manos del operador contra la hoja que gira.
Se retrae al bajar la hoja.
5. Hoja – Utilice únicamente hojas de 8-1/2 pulgadas (216 mm)
de diámetro con agujeros para eje portaherramienta de 5/8
pulgada (15.88 mm) de diámetro.
6. Deflector de virutas – Desvía las piezas de trabajo cortadas
para que no entren en el protector superior.
7. Protector superior – Cubre la porción superior de la hoja.
8. Tope-guía deslizante izquierdo – Soporta la pieza de trabajo.
El tope-guía tiene una escala fundida para hacer cortes
repetitivos fácilmente. El tope-guía también tiene agu jeros que
se usan para fijar un tope-guía auxiliar si así se desea.
9. Tope-guía estacionario – El tope-guía estacionario está
empernado a la base y soportará la pieza de trabajo cuando se
retire el tope-guía deslizante.
10. Accesorios de inserción para la separación de corte – Los
accesorios de inserción para la separación de corte se pueden
ajustar a diferentes anchos de hoja para minimizar el desgarro
de la pieza de trabajo.
11. Sobrecontrol del retén de inglete – Permite anular la acción
del retén para facilitar los microajustes a cualquier ángulo de
inglete.
12. Pomo de fijación de inglete – El pomo de fijación de inglete fija
la mesa de la sierra para cortar ingletes en cualquier ángulo de
inglete que se desee.
13. Gatillo de retén del inglete – Este gatillo suelta la mesa de la
sujeción del retén.
14. Pie estabilizador delantero – Brinda soporte y estabilidad
adicionales cuando se realizan cortes deslizantes.
15. Escala de ingletes/Indicador de inglete – El indicador rota
con la mesa y la hoja. Señala hacia la escala de ingletes para
indicar el ajuste de ángulo antes de realizar un corte.
16. Placa de retén de inglete – La posición de la placa se puede
ajustar para regular la precisión de sus ubicaciones de retén.
17. Retenes de inglete – Hay diez (10) retenes de inglete para
cortes de inglete a ángulos de inglete comunes con rapidez y
precisión.
18. Mesa – Está asentada sobre la base, proporciona soporte a la
pieza de traba jo, gira para realizar los cortes de inglete
deseados y gira el ensam blaje del cabezal. La parte delantera
extendida de la mesa se llama brazo de inglete.
19. Plataformas de montaje de la herramienta – Las cuatro
esquinas de la sierra proporcionan áreas para fijar con a bra -
zaderas, atornillar o clavar la sierra a una superficie de trabajo
plana.
NOTA: Para ver los artículos 20 a 31, consulte la página 108.
Familiarización con la sierra para cortar ingletes
