127
Sistema de retenes de inglete
UTILIZACIÓN DEL SISTEMA DE
RETENES DE INGLETE
1

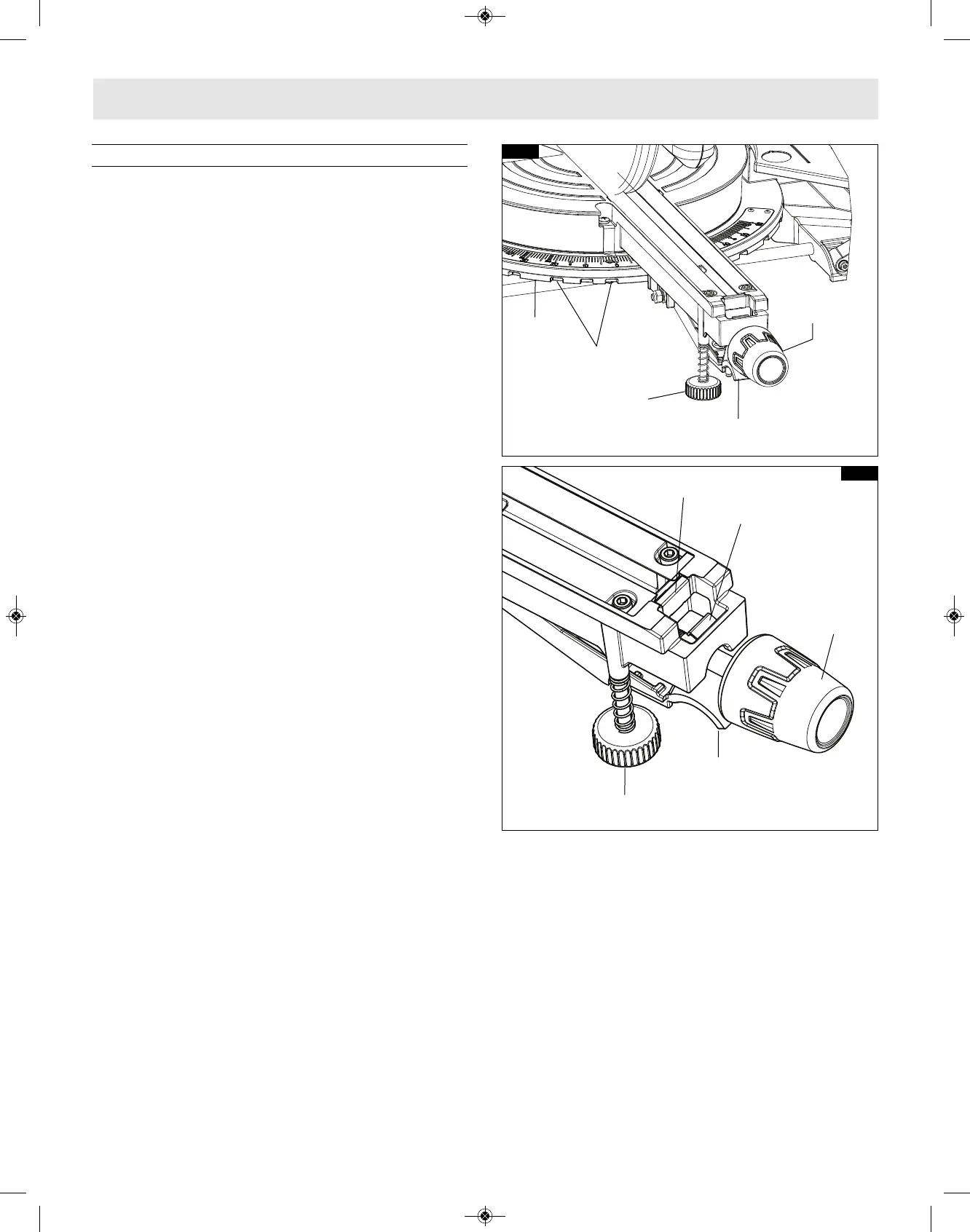

. Afloje el pomo de fijación de inglete
aproximadamente 1/2 vuelta (vea la figura 35).
2. Agarre el pomo de fijación y luego baje el dedo
índice para jalar hacia arriba la palanca de retén
d
e inglete. Jale la palanca hasta que esté fuera de
la placa de retén.
3. Mientras agarra el pomo de fijación y la palanca,
rote la mesa de la sierra. Detenga la rotación de
la mesa en el ángulo deseado, tal y como lo
indique el indicador de la escala de ingletes.
4. Suelte la palanca en un retén de la placa de retén
o en un ángulo entre retenes. Si está cerca de un
retén, utilice el dispositivo de sobrecontrol del
retén.
5. Apriete el pomo de fijación de inglete antes de
realizar el corte.
NOTA: Se recomienda apretar el pomo de fijación
de inglete antes de todos los cortes. Se requiere
apretar el pomo antes de cortar a cualquier ángulo
entre retenes o cuando el sistema de sobrecontrol
del retén de inglete esté en uso.
SOBRECONTROL DEL RETÉN DE INGLETE
El dispositivo de sobrecontrol del retén de inglete
permite bloquear la acción del retén, lo cual
permite realizar microajustes en cualquier ángulo
de inglete. Cuando el ángulo de inglete deseado
esté demasiado cerca de un ángulo de corte a
inglete estándar que tenga una ranura para retén,
este dispositivo impide que la cuña del brazo de
inglete resbale al interior de la ranura para retén
ubicada en la base.
1. Levante y mantenga levantada la palanca de retén
de inglete (debajo del brazo de la base).
2. Empuje hacia delante el clip de sobrecontrol del
retén y bloquéelo en su sitio sobre el borde.
Suelte la palanca de retén de inglete (figura 36).
3. Rote la mesa hasta cualquier posición en la
escala de ingletes.
4. Bloquee el pomo de fijación de inglete para
retener la posición de inglete.
Para desacoplar: Afloje el pomo de fijación de
inglete y levante la palanca de retén de inglete para
liberar el clip de sobrecontrol del retén. El clip se
debería desacoplar automáticamente y la mesa se
debería bloquear en cualquier retén de inglete
deseado.
AJUSTE DEL PIE ESTABILIZADOR DELANTERO
El pie estabilizador delantero está ubicado en la
parte delantera de la base de la sierra, cerca del
sobrecontrol del retén (figura 36). Este pie brinda
soporte y estabilidad adicionales cuando se
realizan cortes deslizantes. Para ajustar el pie a la
superficie de trabajo, siga estos pasos:
1. Coloque la sierra sobre la superficie de trabajo
deseada.
2. Ajuste el ángulo de inglete deseado.
3. Desenrosque (gire en sentido contrario al de las
agujas del reloj) el pie estabilizador hasta que
entre en contacto con la superficie de trabajo.
Nota: Si la sierra está firmemente sujeta a un
banco de trabajo utilizando todos los agujeros de
montaje, el pie estabilizador se puede ajustar
girándolo en el sentido de las agujas del reloj hacia
el interior de la sierra y no es necesario ajustarlo a
la superficie de trabajo (consulte la página 121,
“Cómo montar la sierra en un banco de trabajo”).
Palanca de retén
d
e inglete
Pomo de fijación
d
e inglete
Retenes
Placa
de retén
Clip de
sobrecontrol de
retenes
Borde para el
clip
Palanca de retén
de inglete
Pomo de fijación
de inglete
FIG. 35
FIG. 36
P
ie estabilizador
d
elantero
Pie estabilizador
delantero
Operaciones de la sierra
