120
Para evitar lesiones,
siga todas las
i
nstrucciones identificadas a continuación por el
símbolo del PUNTO NEGRO (•).
•
No levante nunca esta sierra agarrando las
extensiones de la base cuando estén en la
posición extendida.
• Desenchufe el cable eléctrico y enróllelo. Utilice
la correa de enganche y cierre para mantener
unido el cable enrollado.
• No levante nunca la sierra agarrando cualquiera
de las partes del mecanismo. Puede que la sierra
se mueva y cause lesiones graves en los dedos o
las manos.
• Para evitar lesiones en la espalada, sujete la
herramienta cerca del cuerpo cuando la levante.
Doble las rodillas para que pueda levantar con las
piernas, no con la espalda.
• No levante nunca la herramienta agarrando el
mango con interruptor. Esto puede causar daños
graves a la herramienta.
• No levante nunca la sierra para cortar ingletes
por el cable de alimentación. Si intenta levantar
o transportar la herramienta por el cable de
alimentación, se dañarán el aislamiento y las
conexiones de los cables, lo cual causará una
descarga eléctrica o un incendio.
• Coloque la sierra sobre una superficie firme y
nivelada, en la que haya amplio espacio para
manejar y soportar apropiadamente la pieza de
trabajo.
• Levante esta sierra SOLAMENTE por los
mangos de transporte fundidos con la pieza
ubicados a cada lado de la parte inferior de la
base o por el mango de transporte superior.

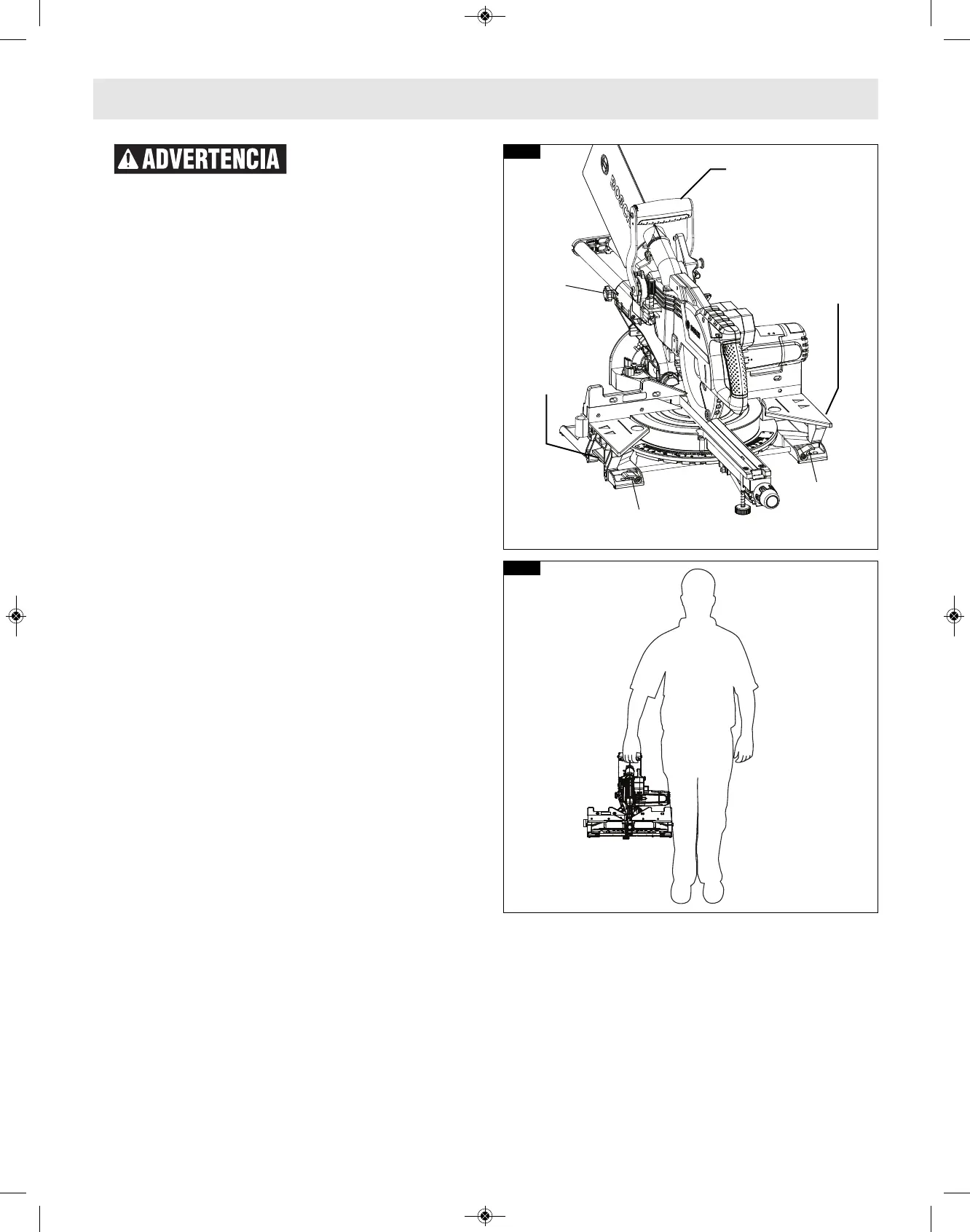

PREPARACIÓN PARA LEVANTAR LA SIERRA
1. Ajuste el ángulo de bisel a 0° y bloquéelo en esa
posición utilizando la palanca de fijación de bisel.
2. Rote la mesa ya sea hasta 45° o hasta 0° y fíjela
en esa posición utilizando el pomo de fijación de
inglete.
3. Fije el cabezal de la sierra en la posición hacia
ABAJO con el pasador de fijación del cabezal.
4. Deslice el ensamblaje del cabezal
completamente hasta la parte delantera y acople
el pomo de fijación de los rieles de deslizamiento
apretando dicho pomo hacia la derecha (en el
sentido de las agujas del reloj) (figura 21).
5. Asegúrese de que cada extensión de la base
deslizante esté en la posición cerrada y
bloqueada (figura 21).
LEVANTE LA SIERRA POR EL MANGO DE
TRANSPORTE SUPERIOR
Agarrando el mango de transporte superior con
una mano, levante la sierra de la superficie de
trabajo, vea la figura 22.
LEVANTE LA SIERRA POR LOS MANGOS DE
TRANSPORTE FUNDIDOS CON LA PIEZA
Con la sierra orientada hacia usted y el cabezal
ajustado a un inglete de 45˚, el ensamblaje del
cabezal bloqueado hacia abajo y el cabezal en
posición hacia delante con el pomo fijación del riel
deslizante apretado, agarre ambos mangos de
transporte fundidos con la pieza ubicados debajo
de la extensión de la mesa de la base (vea la figura
21). Continúe levantando y transportando
cómodamente la sierra.
Mango de
transporte superior
Mango de
transporte
fundido
FIG. 21
FIG. 22
Mango de
transporte
fundido
P
alanca de
fijación del
m
ecanismo
Extension
Locked
Extension
Locked
Transporte
