119
Tope de bisel de 45°
Para evitar posibles
lesiones, desconecte el
e
nchufe de la fuente de alimentación antes de
realizar cualquier ensamblaje, ajuste o
reparación.
COMPROBACIÓN DEL AJUSTE DE BISEL DE
45° A LA IZQUIERDA
1. Baje el ensamblaje del cabezal y acople el
pasador de fijación del ensamblaje del cabezal.
2. Rote la mesa hasta la posición de inglete de 0° y
bloquéela.
3. Deslice el ensamblaje del cabezal completamente
hasta la parte de atrás y acople el pomo de
fijación de los rieles de deslizamiento apretando
dicho pomo hacia la derecha (en el sentido de las
agujas del reloj).
4. Deslice el tope-guía completamente hacia la
izquierda para evitar golpearlo con el cabezal de
la sierra.
5. Jale hacia delante la palanca de fijación de bisel
para desbloquear el bisel.
6. Compruebe el ajuste del tope del selector del
intervalo de bisel. Debería estar en 45° (figura
18).
7. Incline el ensamblaje de la sierra hacia la
izquierda hasta que note que se detiene. Ésta es
la posición donde la sierra está ajustada
actualmente para el corte en bisel de 45°.
8. Utilice una escuadra de combinación para
comprobar la perpendicularidad de la hoja con la
mesa. Coloque la escuadra de combinación sobre
la mesa y presione su superficie de 45° contra la
hoja. Si la hoja no hace contacto con toda la
longitud de la escuadra, siga el procedimiento de
calibración (vea la figura 19).
CALIBRACIÓN DE LA HOJA A UN BISEL DE
45° A LA IZQUIERDA
Nota: Utilice una llave de tuerca de 3/8 de pulgada
(10 mm) para realizar el ajuste.
Nota: Al calibrar el ajuste de bisel se calibra
automáticamente el tope de 33.9°, 22.5° y 45° a la
izquierda.
1. Baje el ensamblaje del cabezal y acople el
pasador de fijación del ensamblaje del cabezal.
2. Deslice el ensamblaje del cabezal completamente
hasta la parte de atrás y acople el pomo de
fijación de los rieles de deslizamiento apretando
dicho pomo hacia la derecha (en el sentido de las
agujas del reloj).
3. Deslice el tope-guía completamente hacia la
izquierda para evitar golpearlo con el cabezal de
la sierra.
4. Compruebe el tope selector del intervalo de bisel
ubicado en el lado izquierdo del poste de bisel en
la mesa. Debería estar a 45°.
5. Jale hacia delante el cierre de bisel para
desbloquear el ensamblaje del cabezal.
6. Localice el perno del tope de bisel a lo largo del
lado izquierdo del poste de bisel. Este perno
cuenta con una tuerca de fijación (figura 18).
7. Afloje el perno del tope de bisel un cuarto de
vuelta y luego afloje la tuerca de fijación. Cuando
haya completado esta operación, podrá ajustar a
mano el perno del tope de bisel.
A. Rote el perno del tope de bisel en el sentido de
las agujas del reloj para ajustar el cabezal a la
elevación.
B. Rote el perno del tope de bisel en sentido
contrario al de las agujas del reloj para ajustar el
cabezal hacia la derecha.
8. Siga el procedimiento indicado en
“Comprobación del ajuste de bisel a 45° a la
izquierda” para comprobar las modificaciones
realizadas. Si se requiere algún ajuste adicional,
repita los pasos indicados anteriormente.
9. Una vez que el ajuste sea satisfactorio, bloquee el
cierre de bisel a 45° para impedir el movimiento.
10. Apriete con los dedos la tuerca de fijación en su
sitio. Una vez que la tuerca esté asegurada,
apriétela con la llave de tuerca.

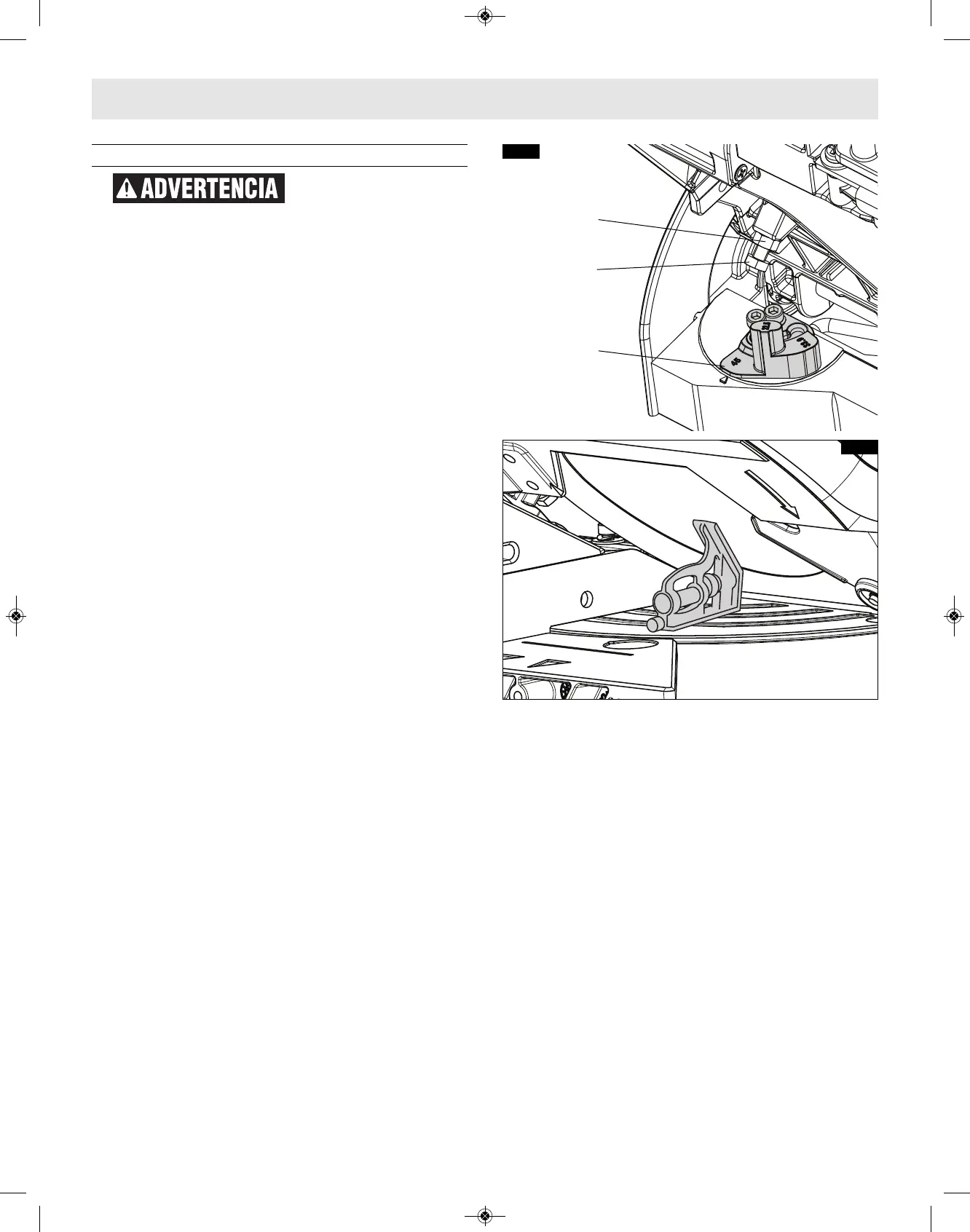

FIG. 19
FIG. 18
Perno del tope
de bisel
Tuerca de fijación
Tope de
bisel
Ajustes
