Tope de bisel de 0° (continuación)
Desconecte el enchufe
de la fuente de
a
limentación antes de realizar cualquier
ensamblaje, ajuste o reparación, para evitar
posibles lesiones.
N
OTA: La sierra para cortar ingletes se ajustó
completamente en la fábrica. Sin embargo, puede
que durante el transporte haya ocurrido una ligera
desalineación. Compruebe los siguientes ajustes y
haga ajustes si es necesario antes de utilizar esta
sierra para cortar ingletes.
CALIBRACIÓN DE LA HOJA A UN BISEL DE 0°
(90° RESPECTO A LA MESA)
Nota: Utilice una llave de tuerca de 3/8 de pulgada
(10 mm) para realizar el ajuste.
Nota: Al calibrar el ajuste de bisel se calibra
automáticamente el tope de -2° a la derecha.
1. Baje el ensamblaje del cabezal y acople el
pasador de fijación del ensamblaje del cabezal.
2. Deslice el ensamblaje del cabezal completamente
hasta la parte de atrás y acople el pomo de
fijación de los rieles de deslizamiento apretando
dicho pomo hacia la derecha (en el sentido de las
agujas del reloj).
3. Jale el cierre de bisel hacia delante para
desbloquear el ensamblaje del cabezal.
4. Localice el perno del tope de bisel debajo del
mango de fijación de bisel ubicado en el lado
derecho del poste de bisel. Este perno cuenta
con una tuerca de fijación (vea la figura 17).
5. Afloje el perno del tope de bisel un cuarto de
vuelta y luego afloje la tuerca de fijación. Cuando
haya completado esta operación, podrá ajustar a
mano el perno del tope de bisel.
A. Rote el perno del tope de bisel en el sentido de
las agujas del reloj para ajustar el cabezal hacia la
derecha.
B. Rote el perno del tope de bisel en sentido
contrario al de las agujas del reloj para ajustar el
cabezal hacia la izquierda.
6. Siga el procedimiento indicado en
“Comprobación del ajuste de bisel de 0°” para
comprobar las modificaciones realizadas. Si se
requiere algún ajuste adicional, repita los pasos
indicados anteriormente.
7. Una vez que el ajuste sea satisfactorio, bloquee el
cierre de bisel a 0° para impedir el movimiento.
8. Apriete con los dedos la tuerca de fijación en su
sitio. Una vez que la tuerca esté asegurada,
apriétela con la llave de tuerca.
AJUSTE EL INDICADOR DE LA ESCALA DE
BISEL
Una vez que haya ajustado la hoja al ángulo
correcto, asegúrese de ajustar el indicador de la
escala de bisel. Para hacer esto:
1. Afloje el tornillo que sujeta el indicador en su sitio
un cuarto de vuelta (vea la figura 18).
2. Alinee el indicador con la línea de 0° y reapriete
el tornillo.

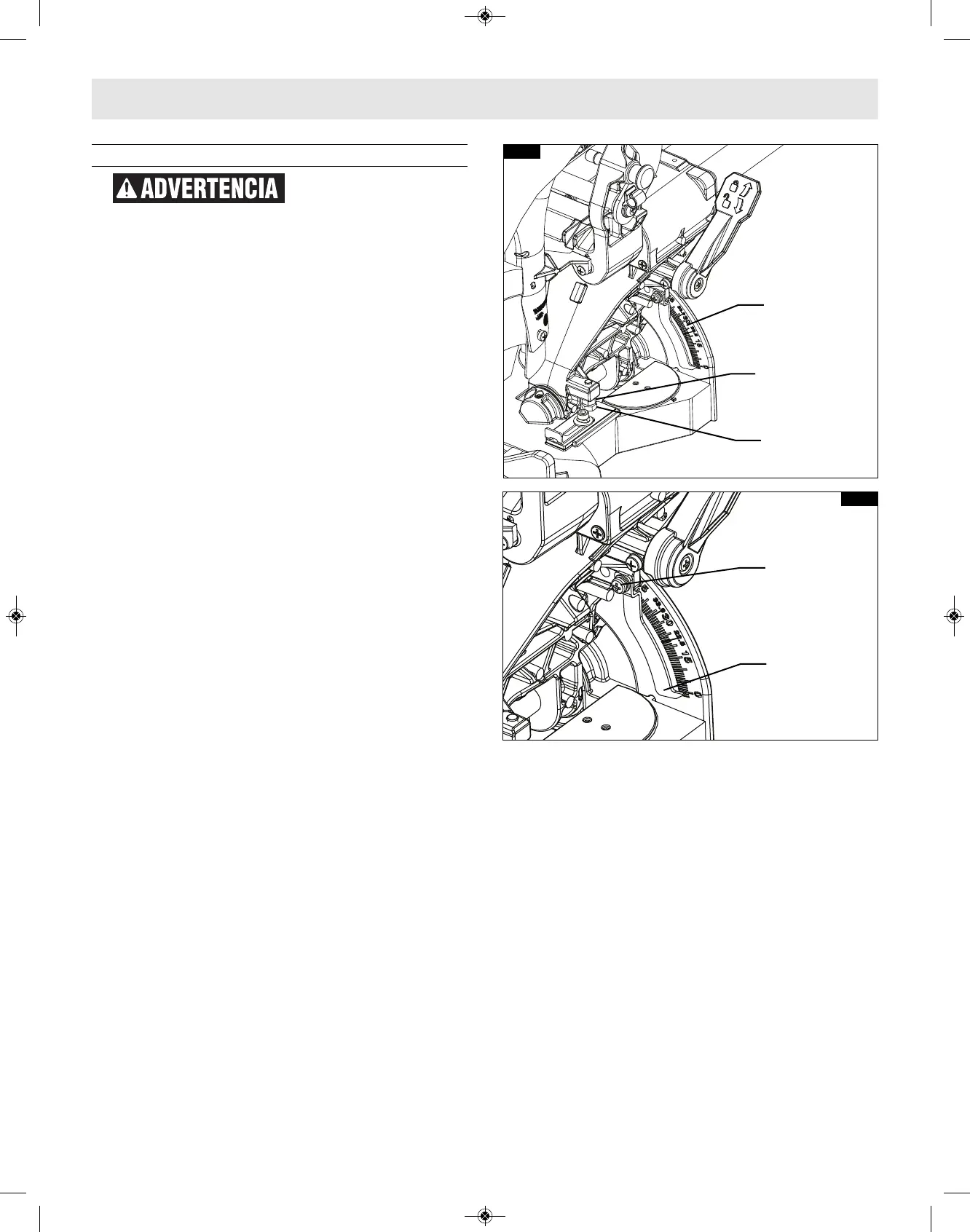

FIG. 17
Escala de bisel
Tuerca de fijación
Perno del tope
de bisel
Mango de
fijación de bisel
FIG. 18
Tornillo
Indicador de la
escala de bisel
Ajustes
