117
Tope de bisel de 0°
COMPROBACIÓN DEL AJUSTE DEL TOPE DE
BISEL DE 0°
Para evitar posibles
lesiones, desconecte el
enchufe de la fuente de alimentación antes de
realizar cualquier ensamblaje, ajuste o
reparación.
1. Sujete hacia abajo el ensamblaje del cabezal de la
sierra y empuje hacia dentro el pasador de
fijación del ensamblaje del cabezal (artículo 36 –
página 108) para mantener la sierra en la
posición hacia ABAJO.
2. Deslice el ensamblaje del cabezal completamente
hasta la parte trasera y acople el pomo de fijación
de los rieles de deslizamiento apretando dicho
pomo hacia la derecha (en el sentido de las
agujas del reloj) (artículo 25 – página 108).
3. Rote la mesa hasta la posición de inglete de 0°.
4. Jale la palanca de fijación de bisel hacia delante
para desbloquear el ensamblaje del cabezal.
5. Incline el ensamblaje de la sierra hacia la
izquierda (en sentido contrario al de las agujas
del reloj) y luego rótelo hacia la derecha (en el
sentido de las agujas del reloj) hasta que sienta
que el tope está en posición vertical. Ésta es la
posición donde la sierra está ajustada
actualmente para el corte en bisel de 0°.
6. Utilice una escuadra de combinación para
comprobar si la hoja está a 90° (perpendicular)
respecto a la mesa. Coloque el borde de la regla
de la escuadra contra la mesa y deslícelo hasta
que contacte la hoja con el lado vertical de la
cabeza de la escuadra (vea la figura 16).
7. Asegúrese de que el plato de la hoja de sierra (no
los dientes) esté tocando el lado de 90° de la
escuadra. Si el plato de la hoja de sierra no está
en contacto completo con el lado de 90° del
cuerpo de la escuadra, siga los procedimientos
de “Ajuste del tope de bisel de 0°”.
Inserto de sección de corte
Para evitar posibles
lesiones, desconecte el
e
nchufe de la fuente de alimentación antes de
realizar cualquier ensamblaje, ajuste o
reparación.
AJUSTE DEL INSERTO DE SECCIÓN DE CORTE
Los insertos de sección de corte se deberían
ajustar cerca de la hoja, pero sin que la toquen,
para evitar desgarrar la parte inferior de la pieza de
trabajo.
1. Sujete hacia abajo el ensamblaje del cabezal de la
sierra y empuje hacia dentro el pasador de
fijación del ensamblaje del cabezal (artículo 36 –
página 108) para mantener la sierra en la
posición hacia ABAJO.
2. Afloje los cuatro tornillos del inserto de sección
de corte utilizando una llave hexagonal de 4 mm
(figura 15).
3. Ajuste los insertos de sección de corte tan cerca
de (los dientes de) la hoja como sea posible sin
tocar tocarla.
4. Apriete los tornillos del inserto de sección de
corte.
NOTA: En ángulos de bisel extremos, puede que la
hoja de sierra corte ligeramente en el inserto de
sección de corte.

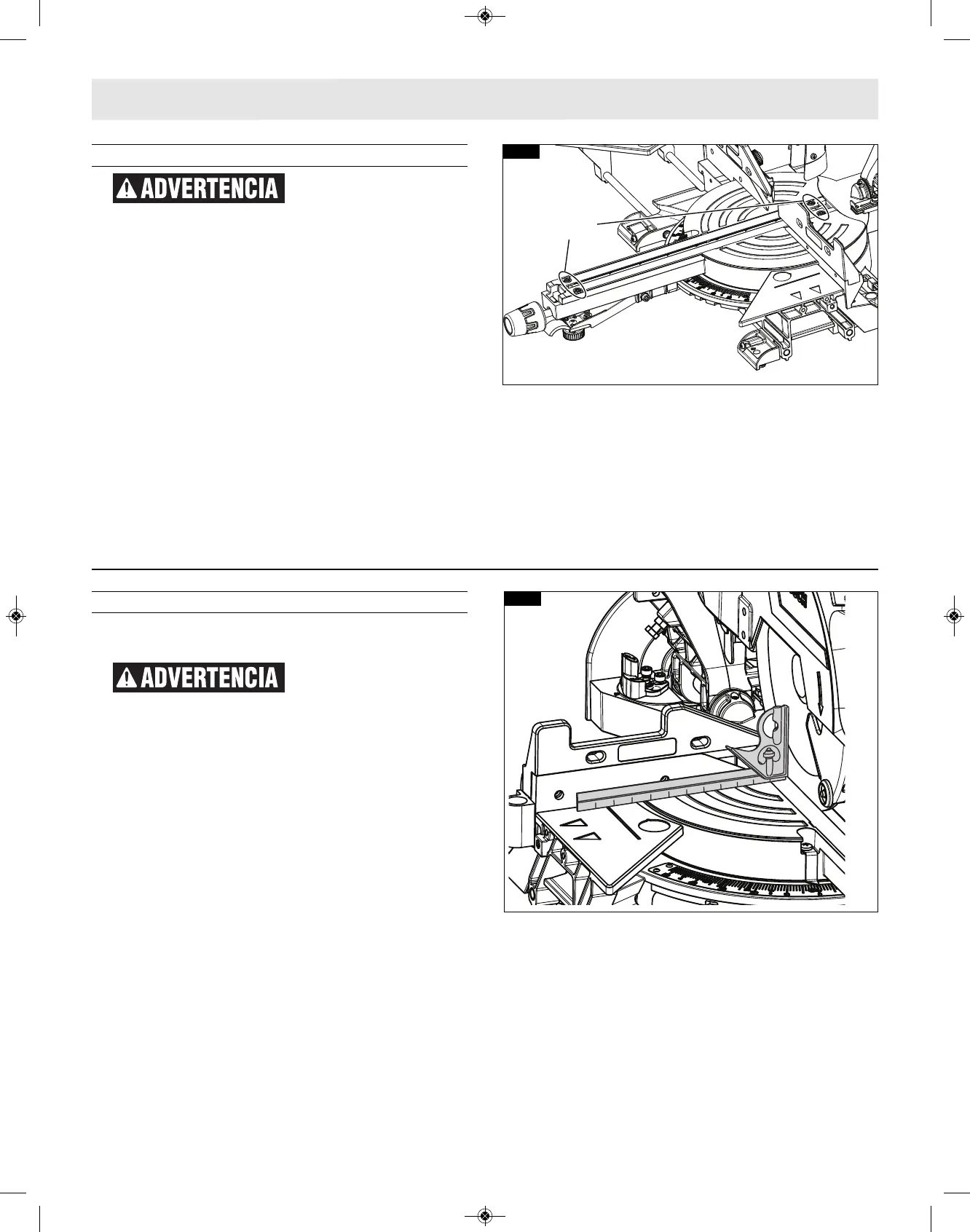

FIG. 16
FIG. 15
Tornillos
d
e sección
de corte
Ajus
tes
