Sistema de retén de inglete
Para evitar posibles
lesiones, desconecte el
e
nchufe de la fuente de alimentación antes de
realizar cualquier ensamblaje, ajuste o
reparación.
CALIBRACIÓN DEL SISTEMA DE RETÉN DE
INGLETE
1. Acople el retén de inglete en la posición de 0°.
Afloje el pomo de fijación de inglete 1/2 vuelta.
2. Busque cuatro agujeros redondos en la placa de
la escala de ingletes. En cada agujero hay un
tornillo. Utilice un destornillador Philips para
aflojar los cuatro tornillos de 1 a 2 vueltas. Esto
aflojará la placa de retén de inglete (vea la figura
12).
3. Deslice el ensamblaje del cabezal completamente
hasta la parte trasera y acople el pomo de fijación
del riel deslizante apretando dicho pomo hacia la
derecha (en el sentido de las agujas del reloj
(artículo 25 - página 108).
4. Fije la sierra utilizando el pasador de fijación del
ensamblaje del cabezal (artículo 36 – página
108).
5. Sujete un lado de una escuadra de combinación
de 90° contra el tope-guía y rote la mesa (y la
placa de retén) hasta que el lado del plato de la
hoja de sierra esté en contacto completo con el
otro lado de la escuadra... no contacte los
dientes de la hoja con la escuadra (figura 13).
6. Apriete los cuatro tornillos. Afloje el indicador de
la escala de ingletes y reajústelo a la posición “0”.
AJUSTE DEL INDICADOR DE LA ESCALA DE
INGLETES
1. Rote la mesa hasta la posición de retén de 0° y
fíjela en esa posición.
2. Suba el ensamblaje del cabezal hasta la posición
completamente hacia ARRIBA.
3. Afloje el tornillo de ajuste del indicador que
sujeta en posición correcta el indicador de la
escala de ingletes (vea la figura 14).
4. Posicione el indicador para alinearlo con la línea
de 0°. Apriete el tornillo.

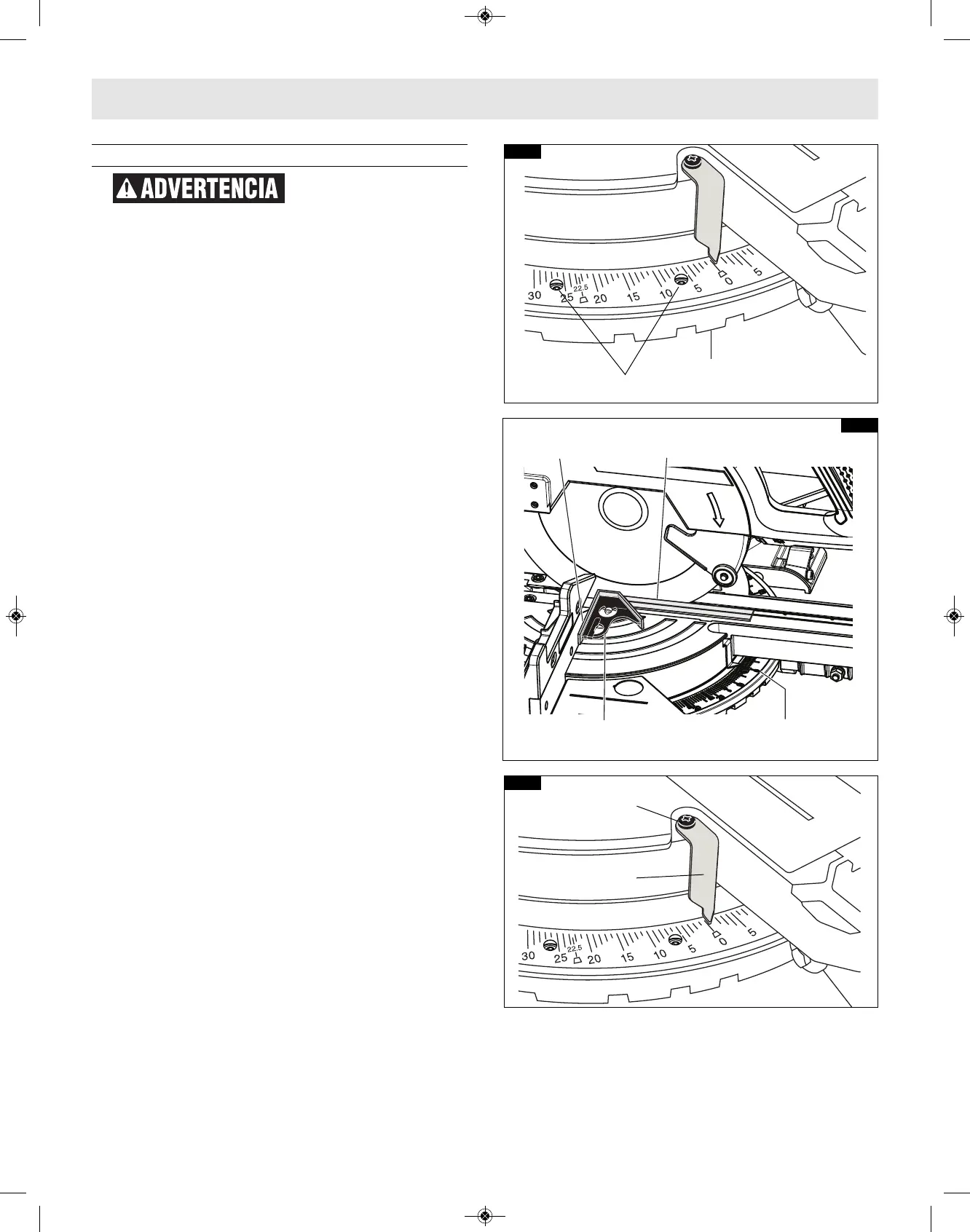

FIG. 12
FIG. 14
