22. Déflecteur en cuivre – S’attache au bas de la
chute. Dévie la sciure vers la chute.
23. Chute à sciure – Dirige la sciure vers le haut et à
travers le coude jusqu’au sac de collecte de la
sciure.
24. Sac de collecte de la sciure – A une fermeture à
glissière au fond. Le sac peut être séparé du coude
pour qu’il puisse être vidé.
25. Bouton de verrouillage de glissière – Le bouton
de verrouillage de glissière bloque la glissière
quand vous ne réalisez pas de coupes coulissantes
et quand vous transportez la scie.
26.
Bride de fixation – Utilisez-la pour assujettir l’ouvrage
sur la table et la base – Insérez dans l’endroit prévu
pour le goujon de fixation (article 32).
27. Vis de butée pour la profondeur de coupe –
Tournez le bout du bouton afin d’ajuster la
profondeur de course de la lame pour couper des
rainures.
28. Depth Stop Plate – Plate can be swung out to limit
the depth of the blade travel.
29. Trou à bride auxiliaire 60° – Utilisé pour serrer
des pièces à des angles allant de 55° à 60° vers la
droite.
30. Butées de biseau vers la gauche – Ajustent les
butées de biseau à des angles de 0°, 22,5°, 33,9°,
45°, et 47°.
31.
Guide coulissant de droite – Supporte l’ouvrage. Le
guide comporte également des trous permettant
d’attacher un guide auxiliaire si on le désire.
32.
Échelle de biseau et pointeurs – L’échelle de biseau
est grande et orientée à un angle ; ceci permet à
l’utilisateur de lire facilement les angles de biseau. Le
pointeur indique quel est l’angle courant.
33. Emplacements des goujons de fixation – Deux
orifices pour goujons verticaux dans la base –
fournis pour insérer la bride de fixation (article
26).
34. Vis de la plaque de détente d’onglet – Quatre vis
accessibles par les trous pratiqués dans l’échelle
d’onglet. Ces vis sont desserrées pour permettre le
réglage de la position de la plaque de détente.
35. Verrouillage de l’arbre – Appuyez sur le bouton de
verrouillage de l’arbre pour empêcher la lame de
tourner lorsque vous desserrez ou serrez le bouton
de fixation de l’arbre pendant le retrait ou
l’installation de la lame.
36. Capot du moteur – Permet d’accéder aux balais
pour les inspecter et les remplacer.
37. Goujon de verrouillage de l’ensemble de tête –
Elle sert à verrouiller l’ensemble de tête en
position abaissée pour le transport.
38. Levier de verrouillage du biseau – Le levier de
verrouillage du biseau, qui est situé à l’avant,
verrouille l’ensemble de tête à l’angle de biseau
désiré.
39. Poignée de transport supérieure – Utilisée pour
soulever et transporter la scie.
40. Poignées de transport incorporées latérales –
Utilisées pour soulever et transporter la scie.
41. Butée de biseau à -2 degrés – Peut être glissée
vers l’avant pour permettre des coupes en biseau
de -2 degrés.
42. Clé hexagonale de 5 mm – Utilisée pour remplacer
la lame et ajuster l’outil.

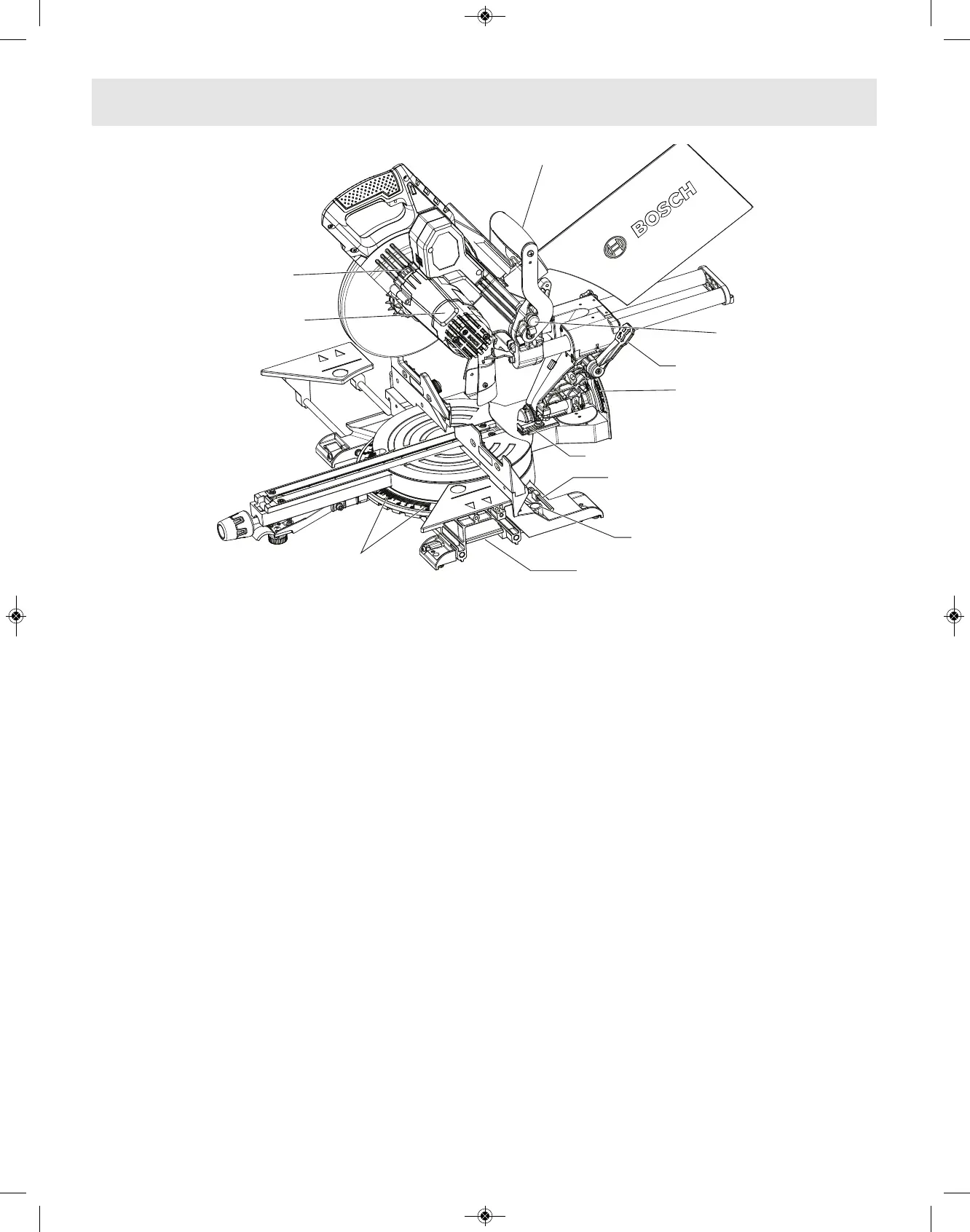

Familiarisez-vous avec votre scie à onglet
