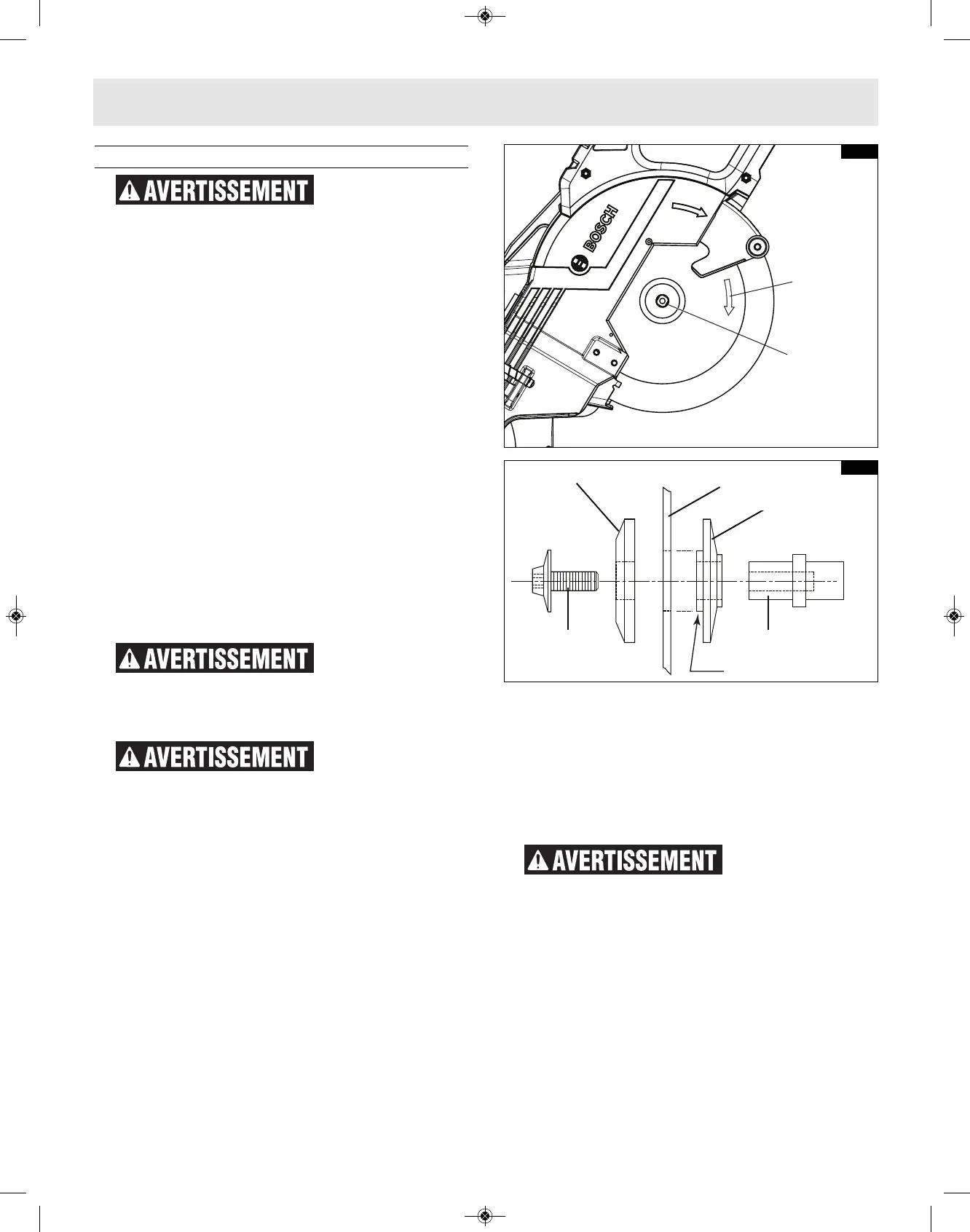

 Retrait et installation des lames
Pour éviter
d
’ é v e n t u e l l e s
blessures, débranchez la prise de sa source
d’alimentation avant de procéder à tout
assemblage, réglage ou réparation.
 RETRAIT DE LA LAME
1. Appuyez sur le bouton de blocage de l’arbre
(bouton rouge sur le côté opposé au dispositif de
protection supérieur – élément 35, page 60) et
maintenez-le enfoncé. Faites tournez la lame
lentement tout en appuyant sur le bouton de
blocage de l’arbre jusqu’à ce qu’elle se place
entièrement en position de verrouillage.
2. Desserrez le boulon de la lame au moyen de la
clé hexagonale de 5 mm en tournant fermement
dans le sens des aiguilles d’une montre.
REMARQUE : Ce boulon est muni d’un filetage
vers la gauche.
3. Retirez le boulon de la lame et la rondelle
extérieure.
4. Rétractez le couvercle de la lame et tenez-le
d’une main. Puis retirez prudemment la lame en
la faisant glisser pour l’éloigner de la rondelle
intérieure et la faire sortir de l’arbre, puis
déplacez-la vers le bas. Laissez la rondelle
intérieure sur l’arbre (voir la figure 3).
 INSTALLATION DE LA LAME DE 8-1/2 PO
Pour ne pas risquer
de blessures,
n’utilisez pas de lame plus grande ou plus petite
que 8-1/2 po de diamètre avec un arbre de 5/8
po. L’épaisseur maximum de la plaque de la lame
est de 0,070 po.
Pour réduire le
risque de blessure,
utiliser une lame homologuée pour 5600
coups/min (tr-mn) ou plus.
1. Manipulez la lame neuve avec précaution.
Assurez-vous que la flèche indiquant le sens de
rotation sur la lame correspond à la flèche
indiquant le sens de rotation sur le dispositif de
protection inférieur. Faites glisser la lame vers le
haut et entre les côtés du déflecteur de copeaux
et au-dessus de la tige de l’arbre. Déplacez la
lame de façon que le trou de son arbre soit
autour de l’anneau de soutien de la rondelle
intérieure (voir Figures 3 et 4).
2. Placez la rondelle extérieure au-dessus de la tige
de l’arbre, et serrez à la main le boulon de
fixation de la lame (dans le sens contraire des
aiguilles d’une montre). Assurez-vous que la lame
repose sur l’anneau de soutien de la rondelle
intérieure.
3. Faites tourner la lame lentement tout en
appuyant sur le verrou de l’arbre jusqu’à ce
qu’elle repose complètement en position
verrouillée.
4. En utilisant la clé hexagonale de 5 mm, serrez
fermement le boulon de fixation de la lame dans
le sens contraire des aiguilles d’une montre.
REMARQUE : ce boulon a son filet vers la gauche.
Ne serrez pas excessivement.
5. Assurez-vous que le verrou de l’arbre est ouvert
afin que la lame puisse tourner librement.
6. Remettez la clé hexagonale de 5 mm dans sa
zone de rangement.
Après avoir installé
une nouvelle lame,
assurez-vous que la lame ne fait pas obstacle au
placement de la plaque amovible à des angles de
biseau de 0° et de 45°. Abaissez la lame dans la
fente prévue à cet effet et inspectez pour
déterminer s’il y a des points de contact avec la
base ou la structure de la plaque tournante. Si la
lame entre en contact où que ce soit avec la base
ou la plaque tournante, contactez le service de
soutien à la clientèle agréé.
Outer Washer
Inner Washer
Blade Bolt
Saw Blade
Arbor Shaft
Support Ring
B
l
a
d
e
B
o
l
t
B
l
a
d
e
Ro
t
a
t
i
o
n
A
r
r
o
w
F
I
G
.
3
F
I
G
.
4
B
oul
on
de
l
a
l
am
e
S
ens
de
r
ot
at
i
on
de
l
a
l
am
e
Rondel
l
e
ex
t
ér
i
eur
e
Rondel
l
e
i
nt
ér
i
eur
e
T
i
ge
de
l
’
ar
br
e
Boul
on
de
f
i
x
at
i
on
de
l
a
l
ame
Lam
e
de
s
c
i
e
Anneau
de
s
uppor
t
Assemblage
2610051821.qxp_BM CM8S 9/19/18 2:56 PM Page 65
