90
Guide auxiliaire
FABRICATION D'UN GUIDE AUXILIAIRE
Certains types de moulures ont besoin d’une
e
xtension de la surface du guide à cause de la taille
et de la position de l’ouvrage. Des trous ont été
pratiqués dans le guide pour pouvoir y ajouter un
guide auxiliaire. Le guide auxiliaire s’utilise avec la
scie dans la position de biseau 0° uniquement.
1. Utilisez un morceau de bois de ¾ po d’épaisseur
(du contreplaqué est recommandé) pour couper
un guide auxiliaire selon les dimensions
présentées dans la Figure 49.

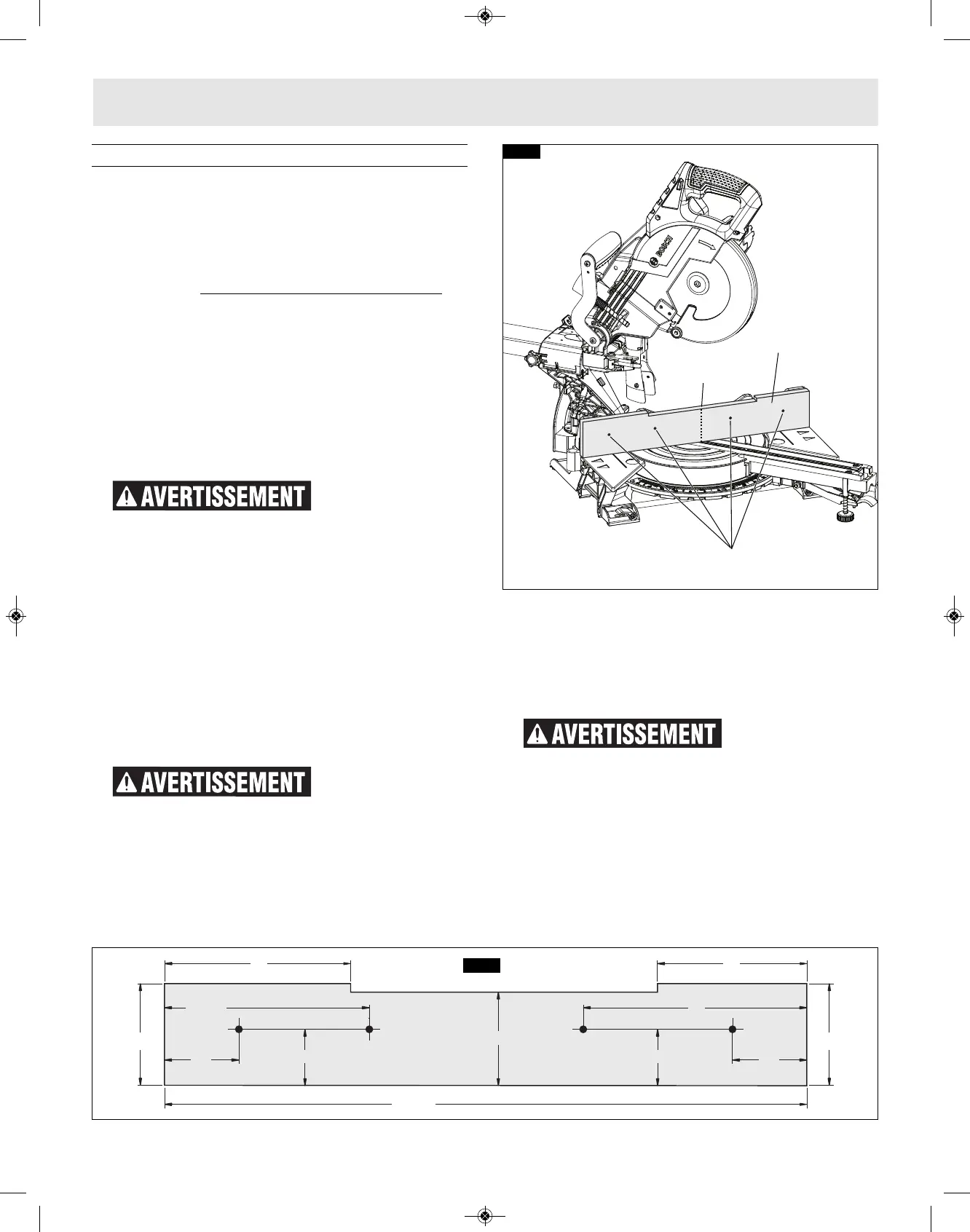

2. Placez le guide auxiliaire contre le guide de scie à
onglet (figure 48). Vérifiez que le guide auxiliaire
n’affecte pas le passage de l’ensemble de tête.
Vérifiez qu’il n’y a pas d’interférence entre le
guide auxiliaire et le dispositif de protection
inférieur de la lame. Faites les réglages
nécessaires.
Vérifiez qu’il n’y a
pas d’inter férence
entre le guide auxiliaire et les éléments de la tête
de scie en réalisant une passe de pratique.
L’interférence avec le guide peut empêcher le bon
fonctionnement de la scie et causer des blessures
et/ou endommager l’outil.
3. Marquez les emplacements des trous de support
sur le bois depuis le côté arrière du guide.
4. Percez et fraisez les trous sur le devant de la
planche de support.
Pour assujettir depuis le devant du guide :
1. Fixez le guide auxiliaire au moyen de quatre (4)
boulons mécaniques à tête plate et longue de
3/16 po x 1-1/2 po. Assujettissez derrière le guide
métallique au moyen d’une rondelle et de
boulons mécaniques No 5.
Soyez conscient de
la trajectoire de la
lame. Faites une passe de pratique avec la scie
hors tension en réalisant une simulation du cycle
de coupe, et observez la trajectoire projetée de la
lame de scie. Gardez les mains à au moins six (6)
pouces de la trajectoire projetée de la lame de
scie.
2. Réalisez une coupe à passe profonde unique afin
de créer la fente pour la lame.
Assujettissement depuis l’arrière du guide :
Utilisez un guide auxiliaire d’un minimum de ¾ po
et des vis à bois à tête ronde de ¼ po (3/4 po de
longueur).
1. Percez quatre trous pilotes à travers le guide
auxiliaire et introduisez les vis depuis l’arrière du
guide en métal.
Soyez conscient de
la trajectoire de la
lame. Faites une passe de pratique avec la scie
hors tension en réalisant une simulation du cycle
de coupe, et observez la trajectoire projetée de la
lame de scie. Gardez les mains à au moins six (6)
pouces de la trajectoire projetée de la lame de
scie.
2. Réalisez une coupe à passe profonde unique pour
créer la fente pour la lame.
Vis mécaniques à
tête plate
Fente pour
la lame
