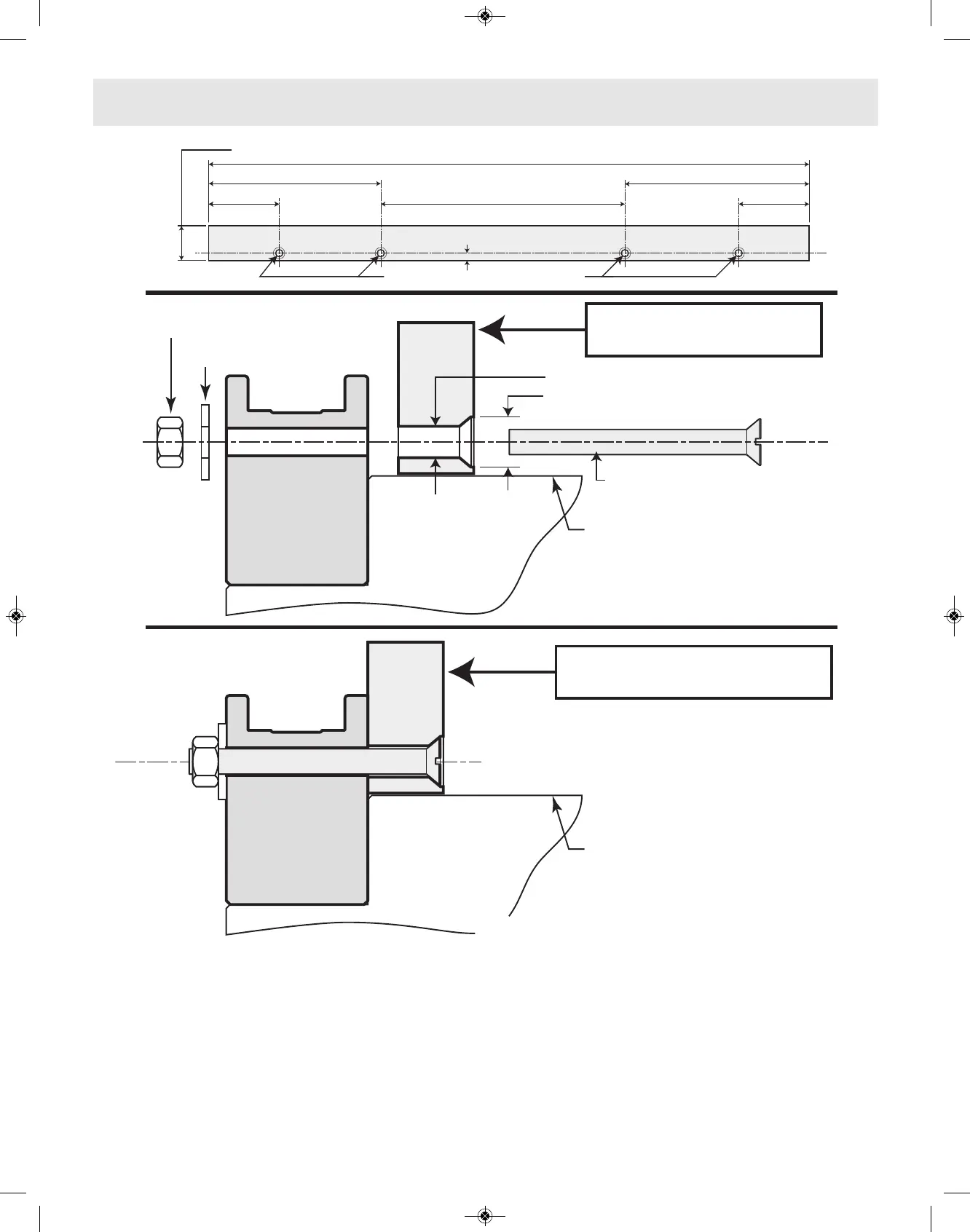

10-19/32 po
3-1/16 po
7-15/32 po
8
po
HAUTEUR TOTALE = 26 1/16 po
3-1/16 po
HAUTEUR TOTALE = 1 1/2 po
Percez 4 trous = diamètre de 5/16 po
5/16 po
Nouveau guide auxiliaire
(monté sur la scie à onglet)
Remarque : le guide fixe est attaché de façon
permanente à la base de la scie (ne pas le retirer)
Guide fixe
Trou traversant de 5/16 po
Fraisage 1/2 po
Vis de mécanique à tête plate de
1/4 po x 2 1/2 po de long
(4 requises)
Rondelle plate (4 requises)
É
crou (4 requis)
Haute de la base
et de la table
Base de la scie
Nouveau guide auxiliaire
Planche : 3/4 po de large x 1 1/2 po de haut
Guide fixe
Haute de la base
et de la table
Base de la scie
