162 | DCU 130 | 产品说明zh

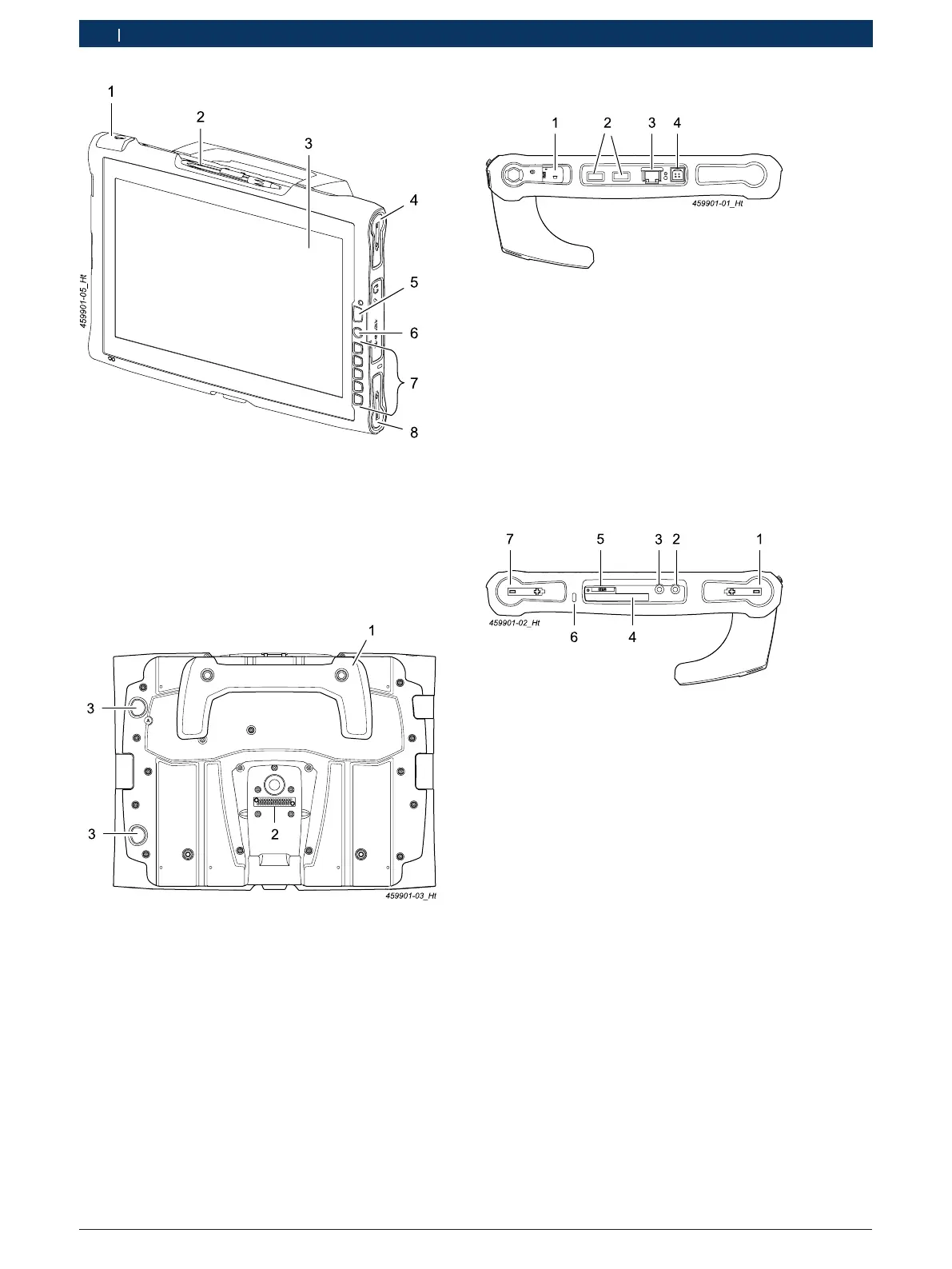

插图2: DCU130
1 Camera
2 触笔固定件
3 带触摸屏的LCD显示器
4 充电电池（电池2）
5 LEDs
6 启动/关闭按键
7 正面按键
8 充电电池（电池1）
插图3: DCU130背视图
1 提柄
2 对接接头
3 电池解锁装置
! 如果驱动不带扩展坞的DCU130，那么坞站接口的防护盖
必须始终是关闭的，因为否则触摸触点可以损坏静电敏感
部件！
3.5.1 接口
插图4: DCU130接口视图（左侧）
1 USB接口（加深，例如用于USB闪存驱动器,max.0,5A）
2 USB接头,max.2A
3 网络接头RJ-45（LAN）
4 电源接头（19VDC）
i 必须在USB凹槽对面2个可见的USB接头处将U盘旋转180度
插入。
i 在USB槽是深槽的情况下，不可能在没有自供电的情况下
连接DVD驱动器。
插图5: DCU130接口视图（右侧）
1 充电电池（电池2
2 耳机接头
3 麦克风接头
4 Express卡-读卡器
5 FDR（SIM卡接口）
6 Kensington
7 充电电池（电池1）
