Bosch DCU 130 - Funktion der Fronttasten; Schnittstellen

1 689 989 091 2014-05-14| Robert Bosch GmbH
Produktbeschreibung | DCU 130 | 9
de
3.5.1 Schnittstellen

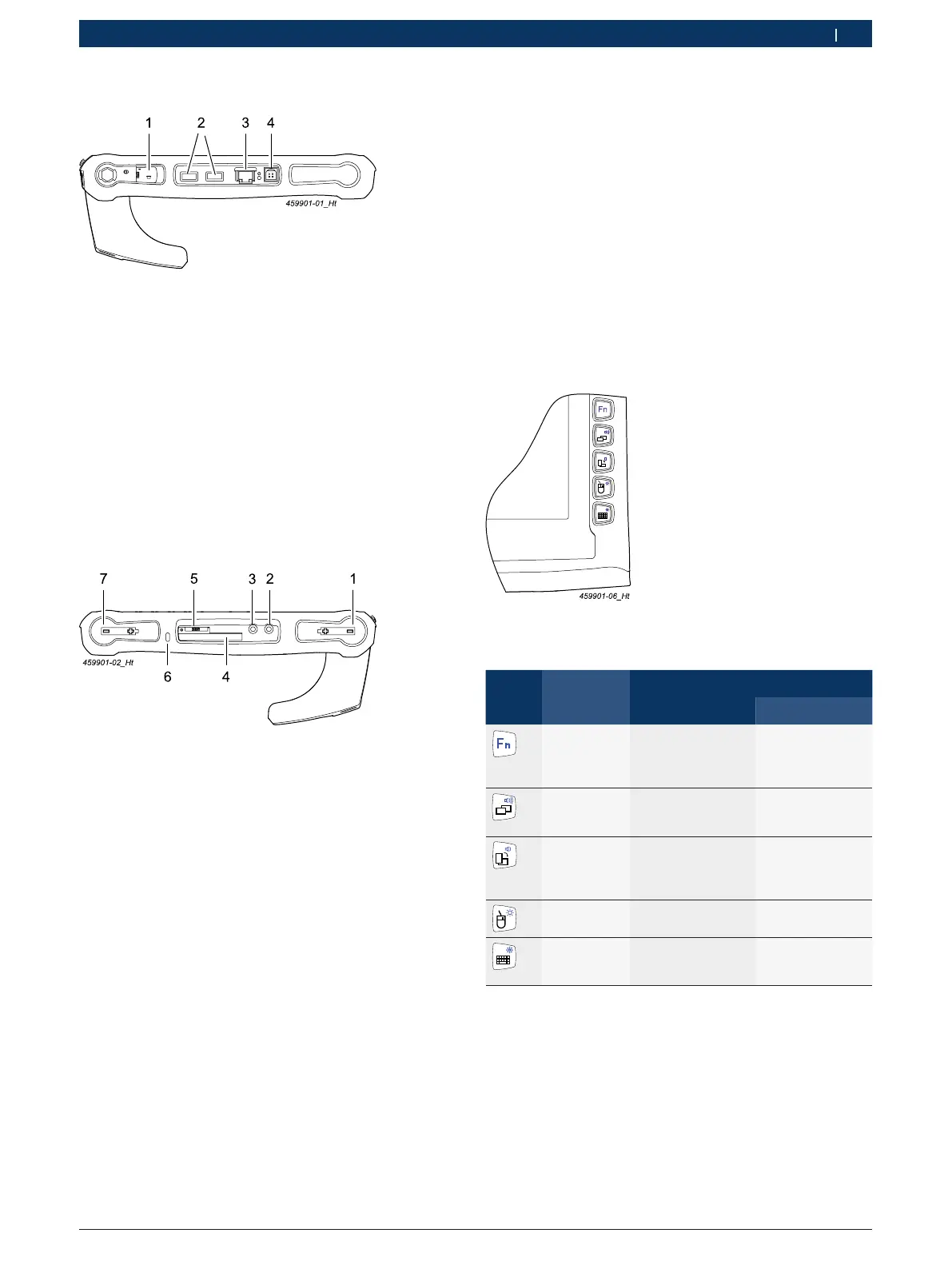

Fig. 4: DCU 130 Schnittstellenansicht (linke Seite)
1 USB-Schacht (vertieft, z. B. für USB-Stick), max. 0,5 A
2 USB-Anschlüsse, max. 2 A
3 Netzwerkanschluss RJ-45 (LAN)
4 Netzteilanschluss (19 Volt DC)
i Der USB-Stick muss beim vertieften USB-Schacht
gegenüber den 2 sichtbaren USB-Anschlüssen um
180 ° gedreht gesteckt werden.
i Beim vertieften USB-Schacht ist es nicht möglich,
ein DVD-Laufwerk ohne eigene Spannungsversor-
gung anzuschließen.
Fig. 5: DCU 130 Schnittstellenansicht (rechte Seite)
1 Akkuschacht (Batterie 2)
2 Kopfhöreranschluss
3 Mikrofonanschluss
4 Expresskarten-Leser
5 FDR (SIM-Karten Schacht)
6 Kensingtonschloss
7 Akkuschacht (Batterie 1)
3.5.2 Funktion der Fronttasten
! Die Fronttasten nicht mit dem Touch-Stift sondern
mit den Fingern bedienen.
i Die Fronttasten haben mit Ausnahme der Fn-Taste
jeweils zwei Funktionsebenen. Die Primärfunktion
(Ebene 1) kann durch einfaches Drücken der jeweili-
gen Taste aktiviert werden. Die jeweils zweite Funkti-
onsebene (Ebene 2) kann durch vorheriges Drücken
der Fn-Taste + die jeweilig gewünschte Funktionstas-
te aktiviert werden.
i Die Fn-Taste muss immer gedrückt bleiben, um die
Ebene 2 zu aktiveren.
Die Fronttasten des DCU 130 sind mit folgenden Funkti-
onen belegt:
Symbol Benennung Funktion
Ebene 1 Ebene 2
Funktions-
taste
Aktivieren Ebene 2
der Fronttasten
(Taste gedrückt
halten)
–
Anwendungs-
wechsel
Wechsel zwischen
aktiven Windows
Anwendungen
Systemlautstärke
erhöhen
Umschaltung
Ansicht
Umschaltung hori-
zontale auf vertika-
le Ansicht und um-
gekehrt
Systemlautstärke
verringern
Rechte
Maustaste
Funktion der rech-
ten Maustaste
Helligkeit Display
erhöhen
Tastatur Öffnen-/Schließen
der virtuellen Bild-
schirmtastatur
Helligkeit Display
verringern
