1 689 989 404 2019-03-01| Robert Bosch GmbH
Hooldus | Denoxtronic 2.1 | 113 et
6.4 Gaasijaotur 0 986 610 970
i Gaasijaoturi kaitseklappide (2tk) talitlust tuleb kont-
rollida üks kord aastas.
Kontrollimine toimub ilma AdBlue pumbamoodulita.

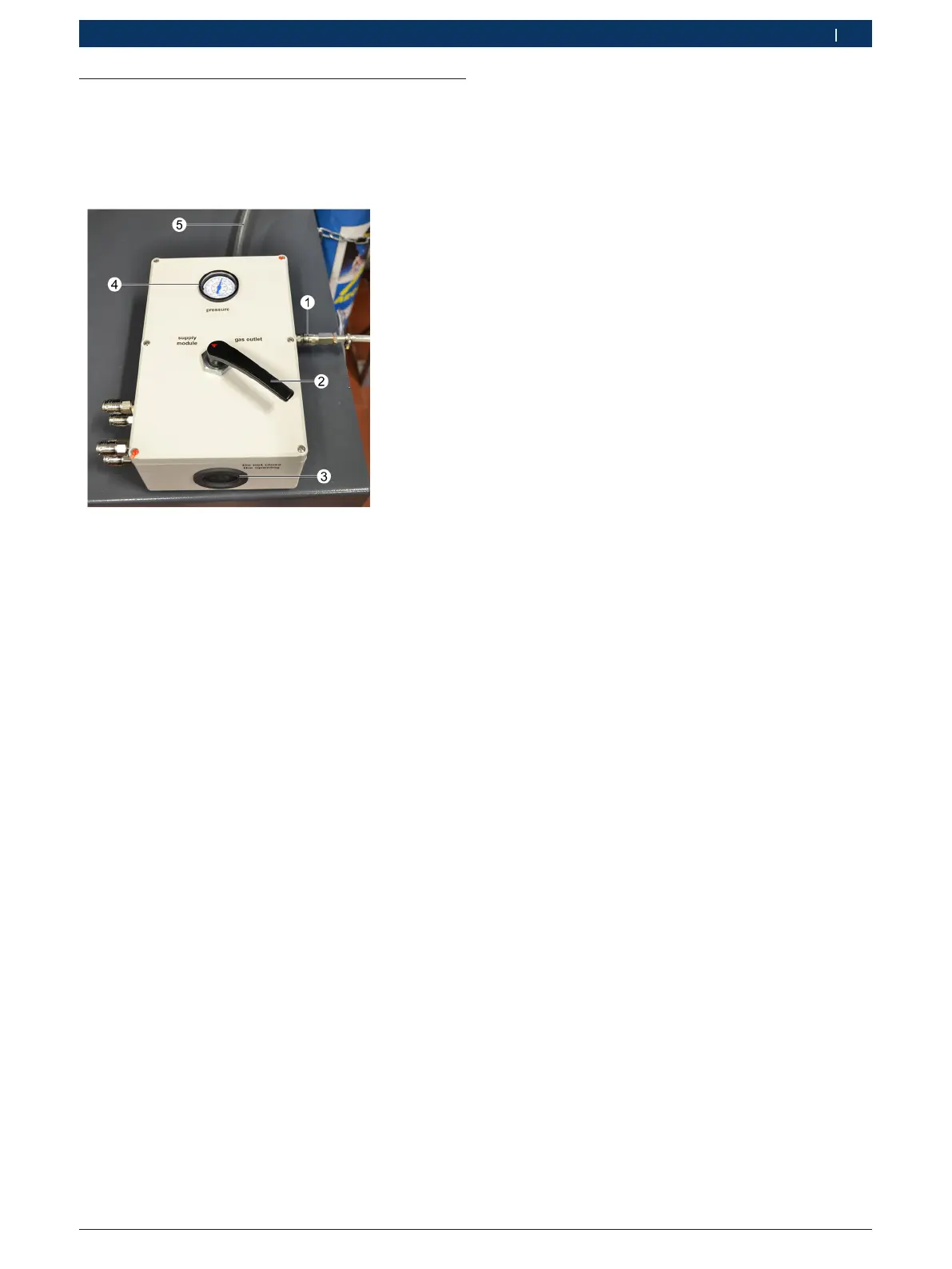

Abb. 16: Gaasijaotur 0 986 610 970
1 Pistikühendus inertgaasi 5 ballooni ühendamiseks
2 Ümberlülitushoob
3 Membraan-läbiviigupuks
4 Manomeeter
5 Õhutusvooliku ühendus
Juhised:
1. Ühendage lämmastikuga gaasiballoon gaasijaoturile
(joon.16, nr1).
2. Viige gaasijaoturi hoob asendisse <supply module>.
3. Seadistage gaasiballooni rõhureduktor 11bar kont-
rollrõhule.
4. Avage gaasiballooni sulgurventiil veidikeseks ja sul-
gege uuesti. Vajadusel korrake sama mitu korda.
 Gaasijaoturi kaitseklapp1 peab avanema. Funkt-
sioon on kuuldav gaasi väljumisena. Gaasijaoturi
manomeetril peab olema näha kuni 10-baarine rõ-
hulangus.
5. Rõhu vähendamiseks gaasijaoturis viiakse hoob mitu
korda asendist <supply module> asendisse <gas
outlet> ja tagasi, kuni gaasijaoturi manomeetril ole
enam rõhku näha.
6. Lahutage gaasiballoon ühenduspistikust (joon.16,
nr1).
" Kaitseklapi1 talitluskontroll on lõppenud.
7. Keerake ühendusdetail koos õhutusvoolikuga
(joon.16, nr5) maha.
8. Keerake sisse sobiv ühenduspistik (nt KS3-1/4-A,
firma Festo, ei kuulu tarnekomplekti).
9. Ühendage lämmastikuga gaasiballoon gaasijaoturile
(joon.16, nr5).
10. Viige gaasijaoturi hoob asendisse <gas outlet>.
11. Seadistage gaasiballooni rõhureduktor 11bar kont-
rollrõhule.
12. Avage gaasiballooni sulgurventiil veidikeseks ja sul-
gege uuesti. Vajadusel korrake sama mitu korda.
 Gaasijaoturi kaitseklapp2 peab avanema. Funkt-
sioon on kuuldav gaasi väljumisena. Gaasijaoturi
manomeetril peab olema näha kuni 10-baarine rõ-
hulangus.
13. Rõhu vähendamiseks gaasijaoturis viiakse hoob
mitu korda asendist <gasoutlet> asendisse <supply
module> ja tagasi, kuni gaasijaoturi manomeetril ole
enam rõhku näha.
14. Lahutage gaasiballoon ühenduspistikust (joon.16,
nr5).
15. Keerake ühenduspistik välja ja keerake ühendus-
detail koos õhutusvoolikuga (joon.16, nr5) uuesti
sisse.
" Kaitseklapi2 talitluskontroll on lõppenud.
i Pärast talitluskontrolli tuleb kontrollida gaasijaoturi
lekkekindlust. Tegevusjuhised leiate ESI[tronicu]
eraldi remondijuhendist Denoxtronic 2.1, ptk "Lekke-
kontroll" jaotis "Töövedelikuahela lekkekontroll".
! Defektset gaasijagajat ei tohi edasi kasutada.
