48 | Denoxtronic 2.1 | Přístroje a komponentycs
3. Přístroje a komponenty
i Tato kapitola uvádí přehled důležitých přístrojů a
komponent, které jsou potřebné pro kontrolu a
opravy AdBlue čerpací modul, typu Denoxtronic 2.1.
Podrobné pokyny týkající se obsluhy a manipu-
lace viz samostaný návod k opravě ESI[tronic]
Denoxtronic 2.1.
3.1 Zkušební zařízení 0986613880
Zkušební zařízení 0 986 613 880 je ve spojení se všemi
sadami nářadí Denoxtronic určeno jako pracoviště pro-
kontrolu a opravy čerpacích modulů AdBlue.Zkušební
zařízení nabízí všechny napájecí přípojky pro zkušební
médium, zkušební napětí, stlačený vzduch a zkušební
plyn.

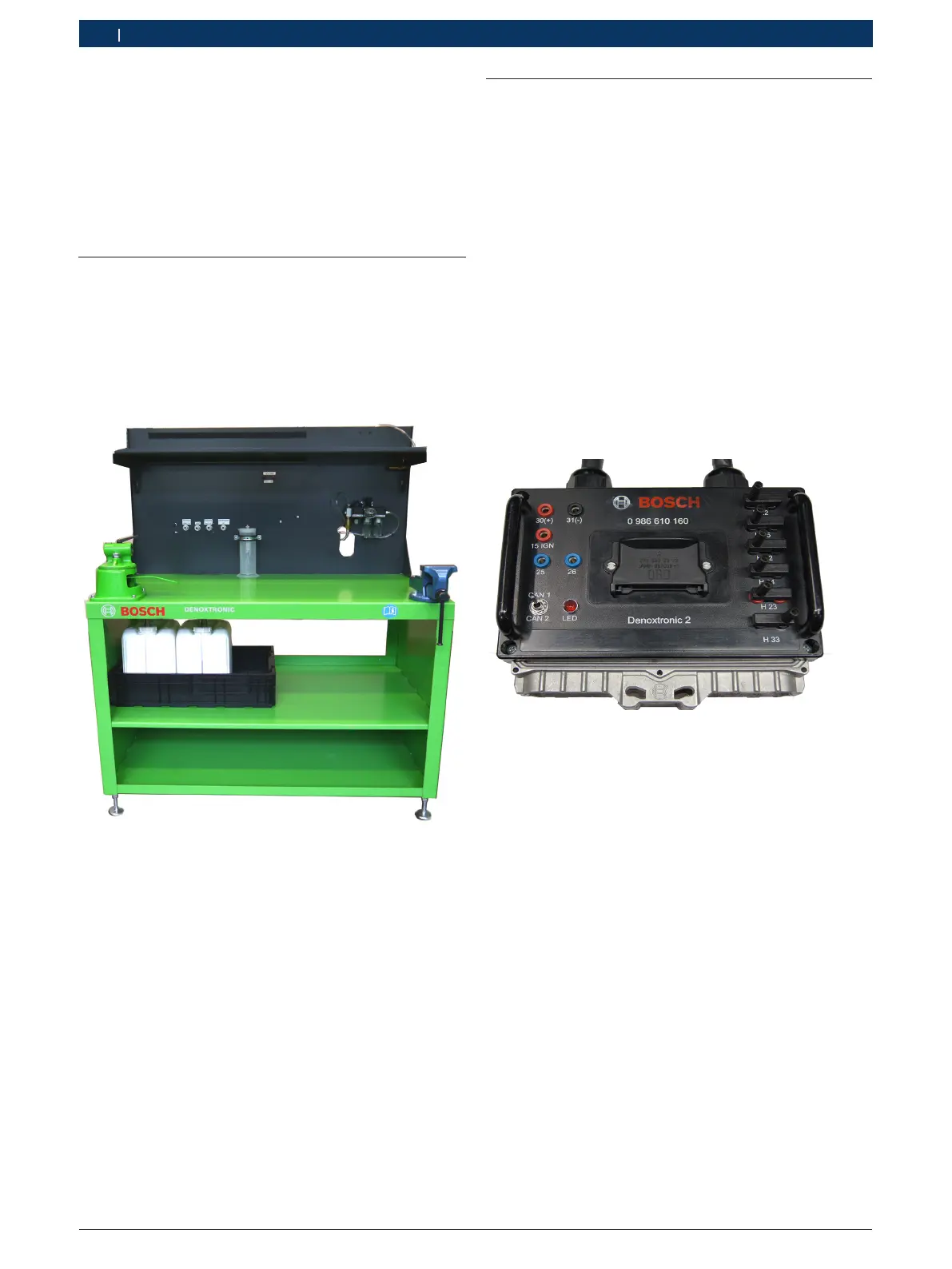

Abb. 1: Zkušební zařízení 0 986 613 880
i Vyobrazení (obr. 1) je příkladné. Informace o rozsahu
dodávky a montáži viz originální návod k použití
1 689 989 164.
3.2 Modul adaptéru 0 986 610 160
Modul adaptéru 0986610160 slouží při zkoušce čer-
pacích modulů AdBlue jako rozhraní mezi zkušebním
adaptérem 0986610180, KTS 5XX / 6XX a dávkovacím
a čerpacím modulem.
Prostřednictvím modulu adaptéru a spojovací kabe-
ly je napájen jak zkušební adaptér, tak také čerpací
modul napětím (24V). Napájení modulu adaptéru
probíhá prostřednictvím zdroje stabilizovaného napětí
(30VDC/min.20A), např. Bosch 1 687 022 873.
Diagnostická data pro zkoušku jsou k dispozici pro-
střednictvím ESI[tronic] – diagnostika komponent.
Předpokladem je předplatné ESI[tronic]– druh informa-
cí "K".
Diagnostika řídicí jednotky v čerpacím modulu probíhá
přes jejich vlastní diagnostiku a interní chybovou pa-
měť. Diagnostika mimo jiné obsahuje načtení / vymazá-
ní chybové paměti, test akčních členů, test funkce.
Abb. 2: Modul adaptéru 0 986 610 160
i Odborné připojení a použití modulu adaptéru je po-
psáno v návodech ke zkoušce a opravě ESI [tronic].
i Defektní modul adaptéru musí být kompletně obno-
ven.
