16 | Denoxtronic 2.1 | Instandhaltungde
6.5 Batterietausch bei Handpumpe
1687222191
! Batterie nicht, bei unter druckstehender Handpumpe,
tauschen (Kennung: Kolbenstange, Abb.17,Pos.2 ist
gezogen).
Vorgehensweise:
1. Ventil (Abb. 17, Pos. 1) betätigen und festhalten.
2. Kolbenstange (Abb. 17, Pos. 2) bis zum Gehäuse-
anschlag einfahren und warten, bis die Anzeige am
Display erlischt.
3. Batteriefach (Abb. 17, Pos. 3)herausziehen.
4. Verbrauchte Batterie herausnehmen und durch eine
neue Batterie, Typ CR 2430, 3 V ersetzen. Darauf
achten, dass der Pluspol der Batterie oben ist.
5. Batteriefach schließen.
" Handpumpe ist wieder betriebsbereit.

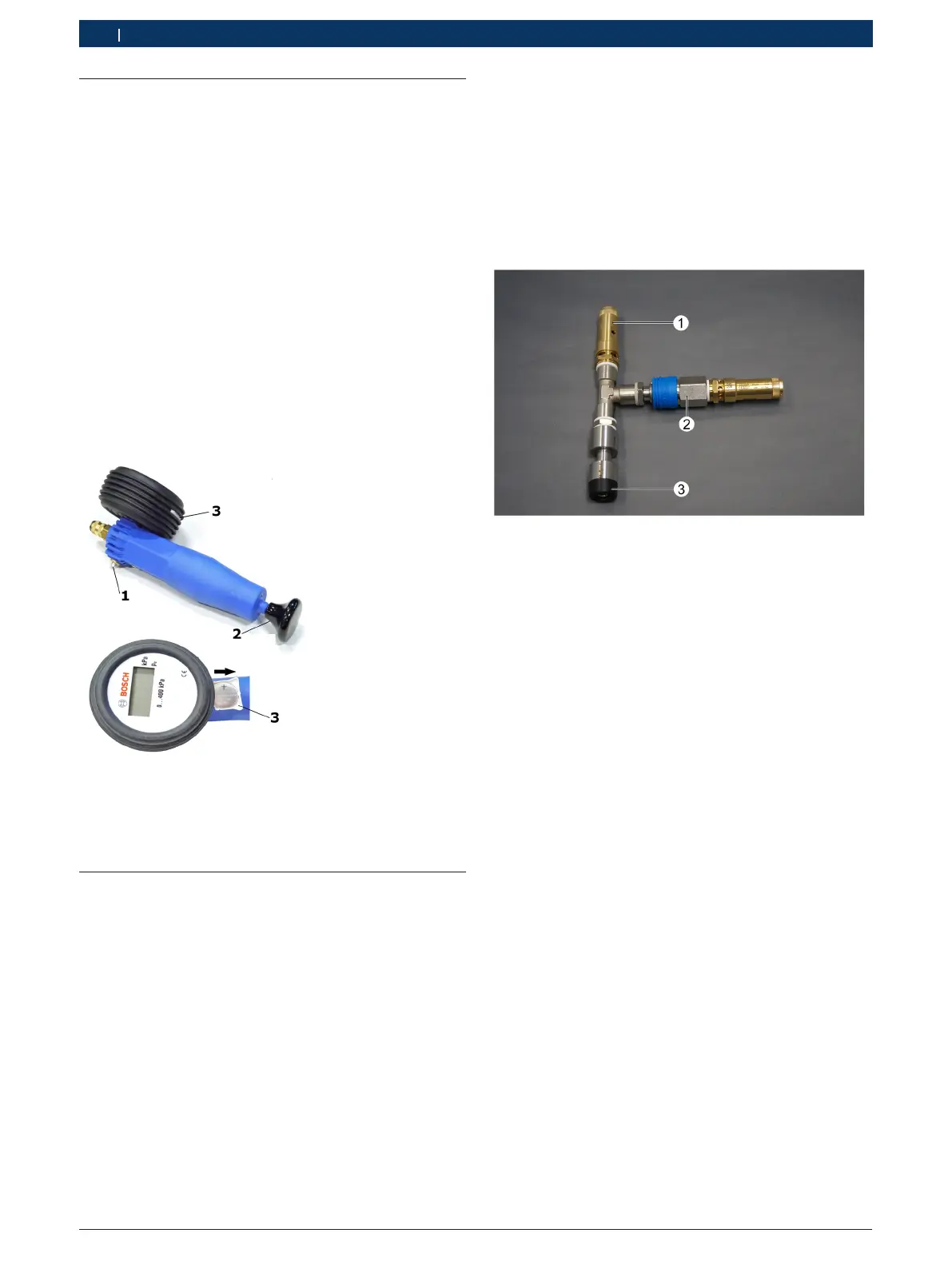

Abb. 17: Handpumpe 1 687 222 191
1 Ventil
2 Kolbenstange
3 Batteriefach für Lithium-Batterie, Typ CR 2430, 3 V
6.6 Abdichtvorrichtung 0986610905
Sichtprüfung Anschlagpuffer:
1. Anschlagpuffer (Abb. 18, Pos. 3) auf poröse Stellen,
Risse und andere Beschädigungen prüfen.
2. Ein beschädigter Anschlagpuffer ist zu ersetzen.
3. Die mitgelieferte neue Hohlschraube zur Befestigung
verwenden.
! Niemals eine handelsübliche Schraube zur Befesti-
gung des Anschlagpuffers verwenden. Die Sicher-
heitsfunktion der Abdichtvorrichtung ist sonst nicht
mehr gegeben.
Funktionsprüfung Sicherheitsventile:
i Eine Funktionsprüfung der Sicherheitsventile an der
Abdichtvorrichtung ist jährlich durchzuführen.
i Die Funktionsprüfung darf nur mit gereinigter, gefil-
terter Druckluft (Filter <25 m) und einem maxima-
len Prüfdruck von 3 bar erfolgen.
Abb. 18: Abdichtvorrichtung 0 986 610 905
1 Sicherheitsventil, fest verbaut
2 Sicherheitsmodul, trennbar
3 Anschlagpuffer
Vorgehensweise:
1. Vor der Prüfung sicherstellen, dass die Rändelmuttern
der Sicherheitsventile "zugedreht" sind.
2. Druckluftpistole an die Hohlschraube am Anschlag-
puffer (Abb. 18, Pos. 3) ansetzen.
3. Druckluftpistole kurzzeitig betätigen. Vorgang bei
Bedarf mehrmals wiederholen. Die Sicherheitsventile
der Abdichtvorrichtung müssen sich öffnen. Die Funk-
tion ist durch die entweichende Druckluft hörbar.
" Die Funktionsprüfung ist abgeschlossen, die Abdicht-
vorrichtung ist wieder betriebsbereit.
! Ist ein Sicherheitventil defekt, darf die Abdichtvor-
richtung nicht weiter verwendet werden.
! Das trennbare Sicherheitsmodul kann separat er-
setzt werden. Ist das festverbaute Sicherheitsventil
defekt, muss die Abdichtvorrichtung ersetzt werden.
