1 689 989 404 2019-03-01| Robert Bosch GmbH
8 | Denoxtronic 2.1 | Geräte und Komponentende
3.5 Manometer 0 986 610 510
Das Manometer wird bei AdBlue-Fördermodulen zur
Prüfung verschiedener Systemdruckbetriebszustände,
der Funktion des Umschaltventils und der Saugleistung
verwendet.
! Das Manometer ist speziell auf die Prüfung von
AdBlue-Fördermodulen abgestimmt, die Verwendung
eines anderen Manometers ist nicht zulässig.
i Detaillierte Hinweise zur Bedienung und Handhabung
finden Sie in der separaten ESI[tronic]-Instandset-
zungsanleitung Denoxtronic 2.1.

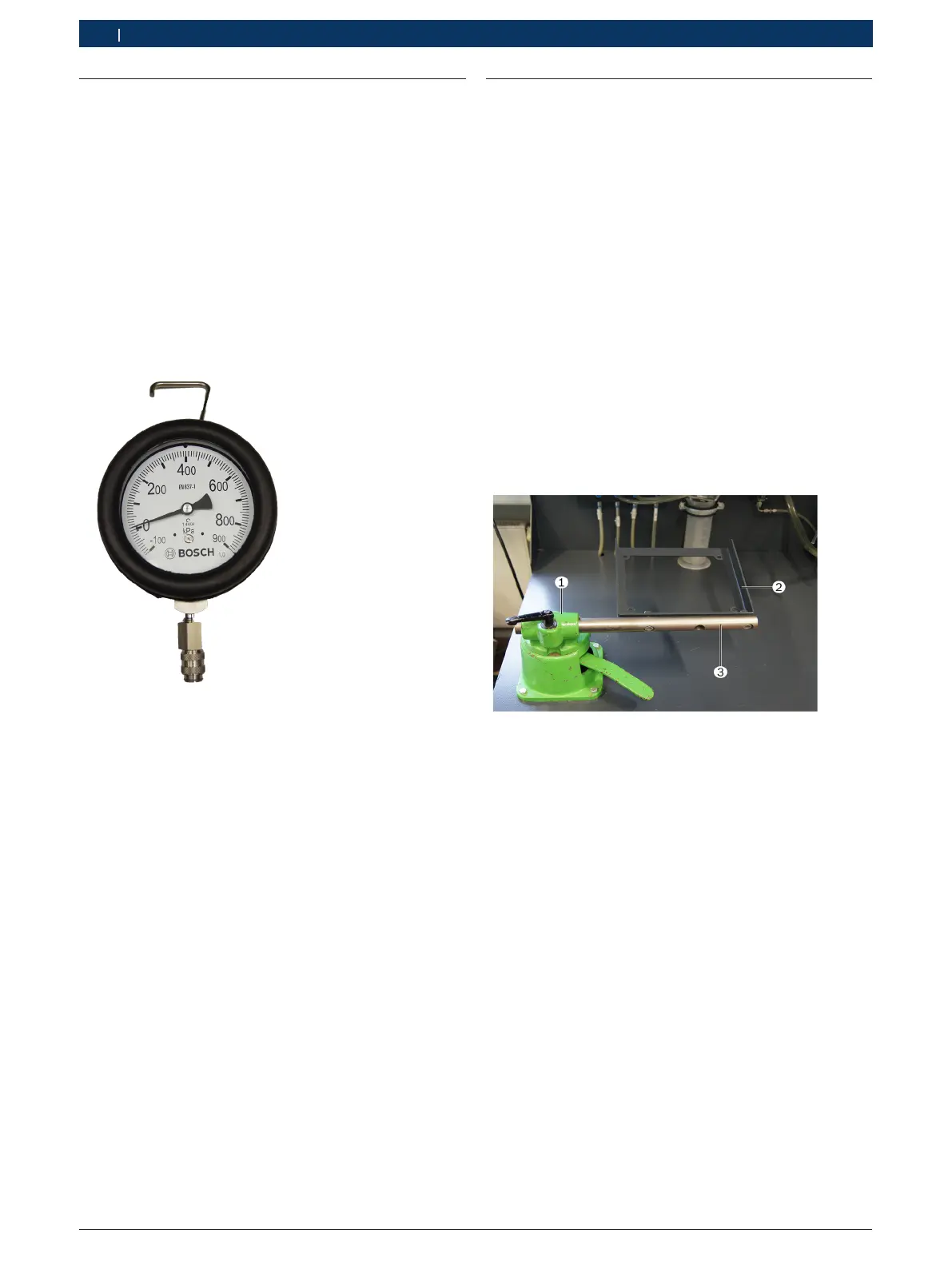

Abb. 5: Manometer 0 986 610 510
i Die Messgenauigkeit des Manometers muss regel-
mäßig durch eine zertifizierte Prüfstelle überprüft
werden. Dies liegt in der Verantwortlichkeit des
Anwenders.
i Ein defektes Manometer muss durch ein neues er-
setzt werden.
3.5.1 Manometer befestigen
Das Manometer wird mit dem integriertem Hacken an
der Denoxtronic-Prüfeinrichtung 0986613880 be-
festigt.
3.6 Aufspannbock 0 986 611 249
Der Aufspannbock (Abb 6. Pos. 1) wird auf der Prüfein-
richtung 0986613880 links vorne an der vorbereiteten
Arbeitsfläche befestigt (4Schrauben M8).
Die Stange 0986610981 (Abb 6. Pos. 3) wird in
die runde Aufnahme des Aufspannbocks eingeführt
und festgeklemmt. Die Montageplatte 0986613866
(Abb6. Pos. 2) wird mit zwei Schrauben (M 10) an die
Stange befestigt.
Das AdBlue-Fördermodul wird für die Prüfung und
Reparatur an der Montageplatte befestigt. Das Ad-
Blue-Fördermodul kann durch Verdrehen der Stange
und des Hebels am Aufspannbock während der Prü-
fung und Reparatur in entsprechender Gebrauchslage
gebracht werden.
! Beim Lösen und Verdrehen der Stange am Aufspann-
bock immer mit einer Hand an der Montageplatte
oder am AdBlue-Fördermodul gegenhalten, um ein
unkontrolliertes Kippen zu vermeiden.
Abb. 6: Aufspannbock 0 986 611 249 auf Prüfeinrichtung
0986613880
1 Aufspannbock 0 986 611 249
2 Montageplatte 0 986 613 866
3 Stange 0 986 610 981
i Detaillierte Hinweise zur Bedienung und Handhabung
finden Sie in der separaten ESI[tronic]-Instandset-
zungsanleitung Denoxtronic 2.1.
