136 | Denoxtronic 2.1 | Appareils et composantsfr
3.9 Module de contrôle du dosage
0 986 610 464
Le module de contrôle du dosage (fig. 9, pos. 2) est
utilisé dans le cadre du contrôle de fonctionnement
du module d'extraction AdBlue pour contrôler la quan-
tité de dosage. Le module de contrôle du dosage est
commandé par la centrale de commande du module
d'extraction au moyen de l'adaptateur de contrôle 0 986
610 180. Le liquide de contrôle inséré dans le module
de contrôle du dosage est collecté dans un bidon de
mesure.
! Tout module de contrôle du dosage défectueux ne
doit pas être utilisé et doit être remplacé entière-
ment.

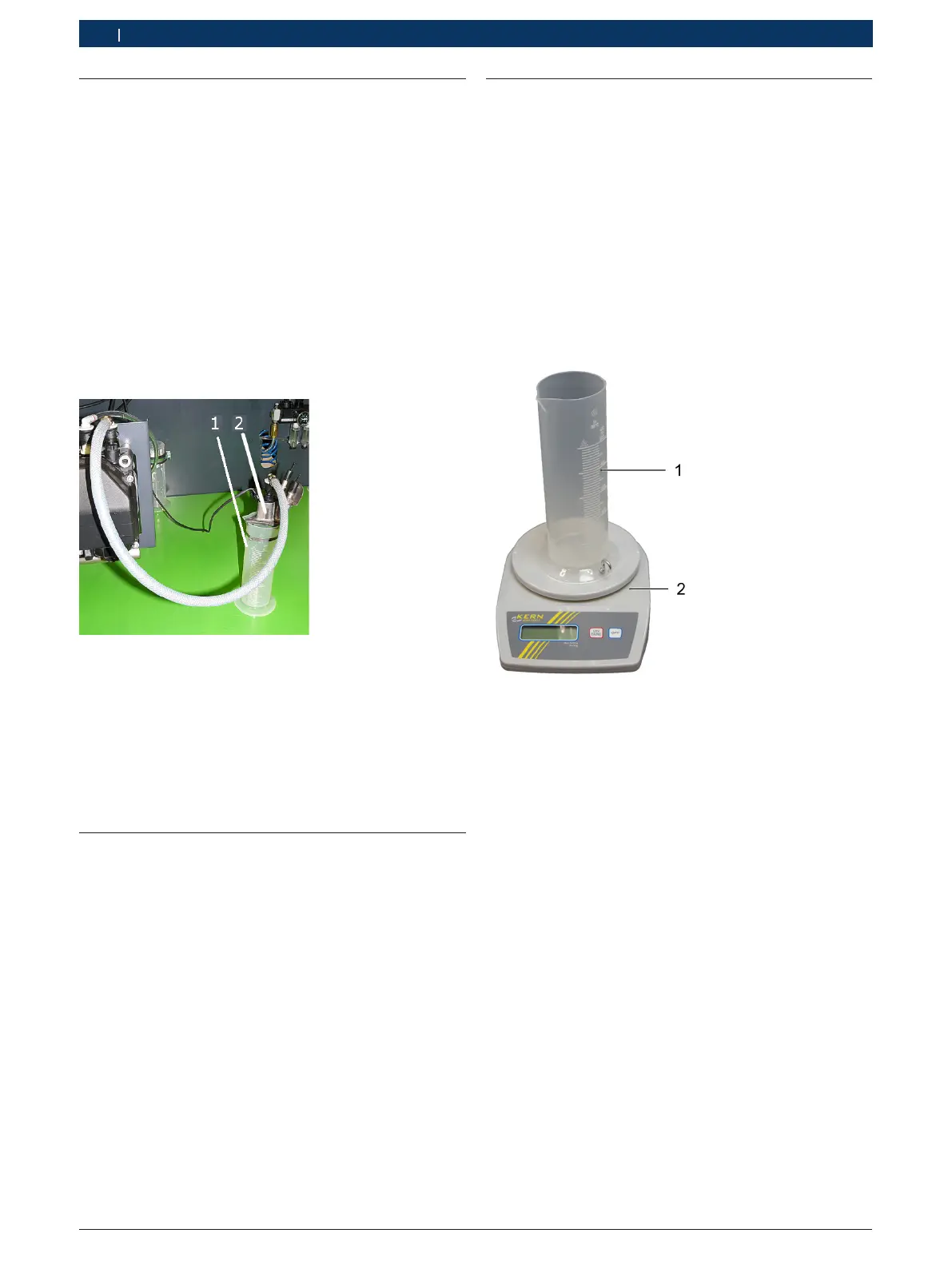

Abb. 9: Module de contrôle du dosage et bidon de mesure
1 Bidon de mesure du kit de bidon de mesure 0 986 610 460
2 Module de contrôle du dosage 0 986 610 464 placé sur le
bidon de mesure
i Les informations détaillées sur l'utilisation et la
manipulation sont disponibles dans le manuel
de maintenance ESI[tronique] fourni séparément
Denoxtronic 2.1.
3.10 Kit du bidon de mesure 0986610460
Le kit du bidon de mesure est composé de 3 bidons
de mesure avec une contenance respective de 100 ml,
250ml et 500 ml. Il est utilisé dans le cadre du contrôle
du fonctionnement du module d'extraction AdBlue pour
mesurer le débit de retour et la quantité de dosage. Le
liquide de contrôle collecté est mesuré à l'aide du sys-
tème de pesée 0986610838. Voir l'exemple d'applica-
tion dans la fig. 9 et la fig. 10.
i Le kit du bidon de mesure ne peut être remplacé
qu'en totalité.
i Les informations détaillées sur l'utilisation et la
manipulation sont disponibles dans le manuel
de maintenance ESI[tronique] fourni séparément
Denoxtronic 2.1.
3.11 Système de pesée 0986610838
Le système de pesée est utilisé dans le cadre du
contrôle du fonctionnement du module d'extraction Ad-
Blue pour mesurer le débit de retour et la quantité de
dosage. La quantité collectée dans un bidon de mesure
du kit du bidon de mesure 0 986 610 460 est pesée et
sert à évaluer les valeurs de référence indiquées.
i Pour calibrer le système de pesée, le poids
0 986 610 839 doit être utilisé, voir Chapitre 3.12.
i Tout système de pesée défectueux doit être remplacé
entièrement.
Abb. 10: Système de pesée 0 986 610 838
1 Bidon de mesure du kit de bidon de mesure 0 986 610 460
2 Système de pesée (0 – 500g)
i Les informations détaillées sur l'utilisation et la
manipulation sont disponibles dans le manuel
de maintenance ESI[tronique] fourni séparément
Denoxtronic 2.1.
