3.5 Az 0 986 610 510 számú nyomásmérő
Az AdBlue-szállítómoduloknál a nyomásmérő a rend-
szernyomás különféle üzemi állapotainak, a váltószelep
működésének és a szívóteljesítménynek az ellenőrzésé-
re szolgál.
! A nyomásmérő kifejezetten az AdBlue-szállítómodul
vizsgálatára lett kialakítva, más nyomásmérő ilyen
célra való használata nem megengedett.
i A kezelésről és a használatról a különálló
Denoxtronic 2.1 ESI[tronic] javítási útmutatóból tájé-
kozódhat.

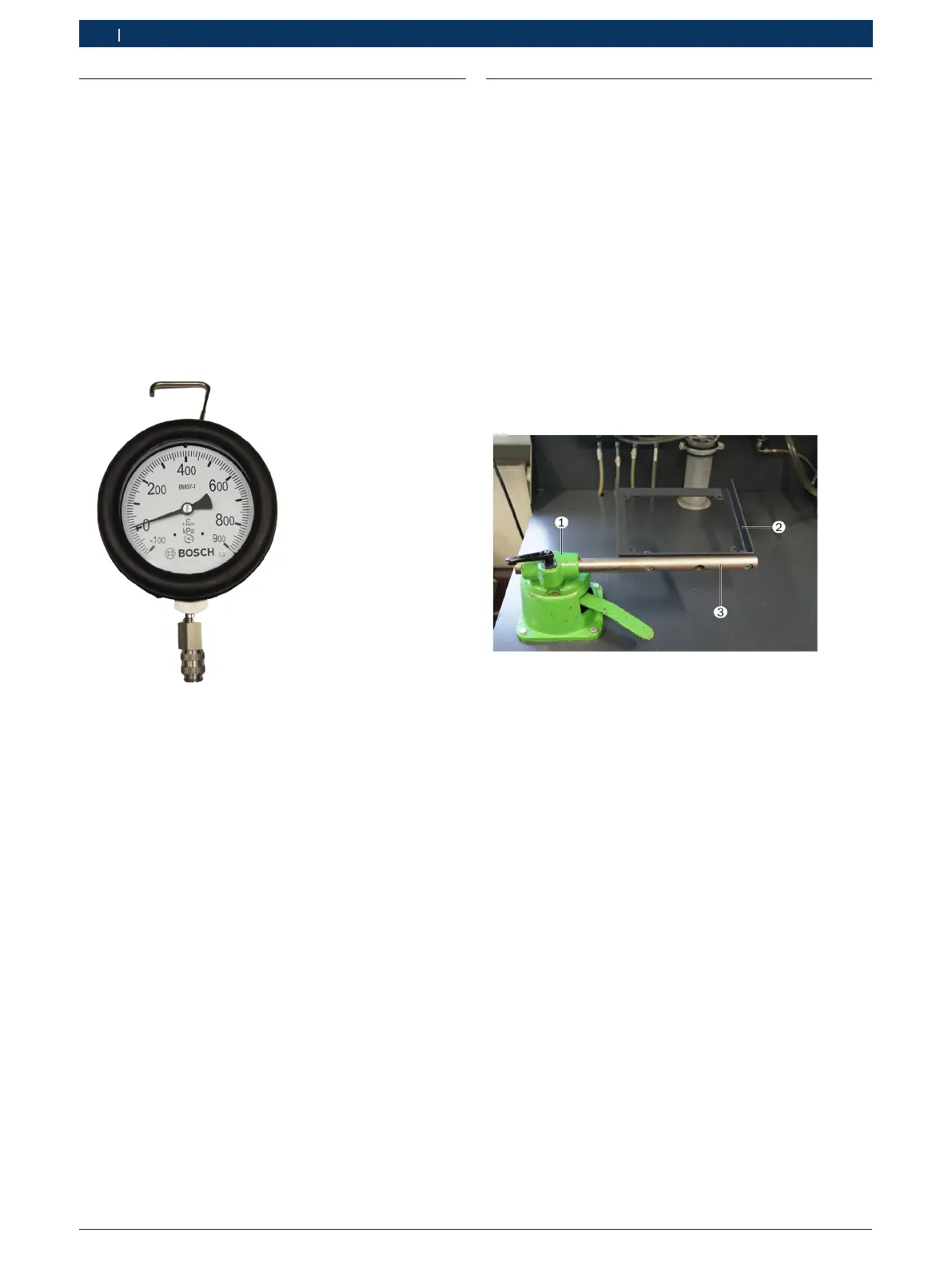

Abb. 5: Az 0 986 610 510 számú nyomásmérő
i A nyomásmérő mérési pontosságát egy tanúsítvány-
nyal rendelkező vizsgálóhelyen rendszeresen elle-
nőriztetni kell. Ennek elvégzése a felhasználó felelős-
sége.
i A hibás nyomásmérőt újra kell cserélni.
3.5.1 A nyomásmérő rögzítése
A nyomásmérő a beépített kampó segítségével erősíthe-
tő fel a 0986613880 Denoxtronic vizsgálóegységre.
3.6 0986611249 felfogó bak
A felfogó bakot (6. ábra., 1. poz.) a 0986613880
számú vizsgálóegység előkészített munkafelületére, bal-
ra-elöl kell ráerősíteni (4db M8-as csavar).
A 0986610981 rudat (6. ábra. 3. poz.) a felfo-
gó bak kerek tartójába kell vezetni és szorítani. A
0986613866 szerelőlap (6. ábra. 2. poz.) két csavarral
(M10) rögzíthető a rúdra.
Az AdBlue-szállítómodult a vizsgálathoz és a javításhoz
a szerelőlapra kell erősíteni. Az AdBlue-szállítómodul a
vizsgálat és a javítás során a rúd és a kar elfordításával a
megfelelő használati helyzetbe állítható a felfogóbakon.
! A rúd kioldása és felfogóbakon való elforgatása alatt
egyik kezével mindig tartsa meg a szerelőlapot vagy
az AdBlue-szállítómodult, hogy megelőzhesse az
egység ellenőrizetlen felborulását.
Abb. 6: A 0986611249 felfogó bak a 0986613880 vizsgá-
lóegységen
1 0986611249 felfogó bak
2 0986613866 szerelőlap
3 0986610981 rúd
i A kezelésről és a használatról a különálló
Denoxtronic 2.1 ESI[tronic] javítási útmutatóból tájé-
kozódhat.
