Bosch Denoxtronic 2.1 User Manual

1 689 989 404 2019-03-01| Robert Bosch GmbH
304 | Denoxtronic 2.1 | Приборы икомпонентыru
3.9 Проверочный дозирующий модуль
0986610464
Проверочный дозирующий модуль (рис.9, поз.2)
используется врамках функциональной проверки
модуля подачи AdBlue для проверки дозируемого
количества. Активация проверочного дозирующего
модуля осуществляется с помощью проверочного
адаптера 0986610180 блоком управления в модуле
подачи. Прошедшая через проверочный дозирующий
модуль проверочная жидкость собирается вмерную
емкость.
! Неисправный контрольный дозирующий модуль
не подлежит дальнейшему использованию, его
следует заменить всборе.

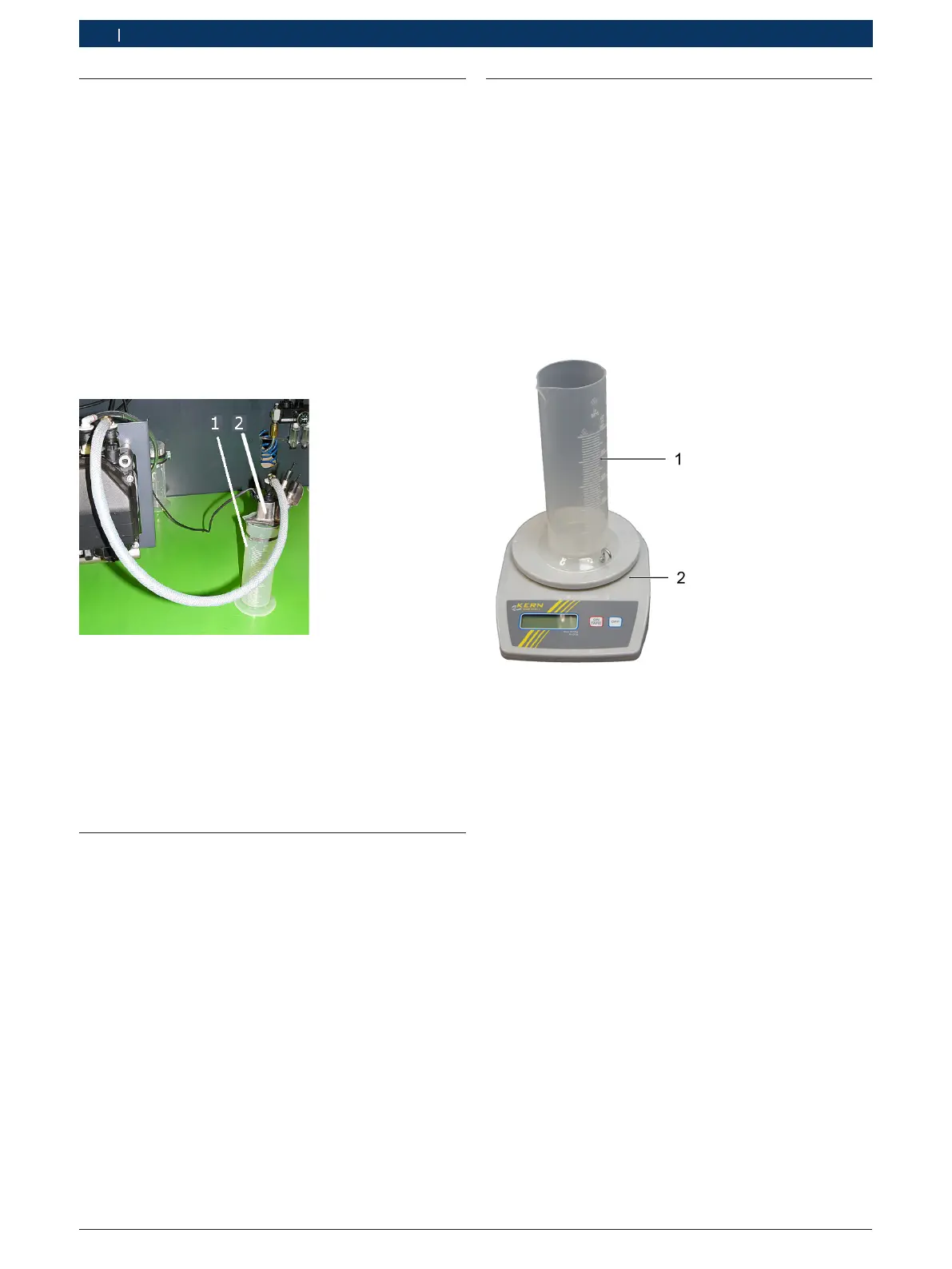

Abb. 9: Контрольный дозирующий модуль имерная емкость
1 Мерная емкость изкомплекта мерных емкостей
0986610460
2 Контрольный дозирующий модуль 0 986 610 464,
установленный намерную емкость
i Подробные указания поэксплуатации иобращению
сприборами вы найдете вотдельной инструкции
поремонту ESI[tronic] Denoxtronic 2.1.
3.10 Комплект мерных емкостей
0986610460
Комплект мерных емкостей состоит из3мерных
емкостей объемом по100, 250 и500ml. Он
используется врамках проверки функционирования
модуля подачи AdBlue при измерении возвратного
объема иобъема дозирования. Собранная контрольная
жидкость измеряется спомощью весов 0986610838.
См. пример использования нарис.9 и10.
i Комплект мерных емкостей можно заменять
только вкомплекте.
i Подробные указания поэксплуатации иобращению
сприборами вы найдете вотдельной инструкции
поремонту ESI[tronic] Denoxtronic 2.1.
3.11 Весы 0986610838
Весы используются врамках проверки
функционирования модуля подачи AdBlue
при измерении возвратного объема иобъема
дозирования. Собранная вмерную емкость
изкомплекта мерных емкостей 0986610460
жидкость взвешивается наэтих весах ислужит для
оценки введенных заданных значений.
i Для калибровки весов следует использовать
груз0986610839, см. главу3.12.
i Неисправные весы заменяются вкомплекте.
Abb. 10: Весы 0986610838
1 Мерная емкость изкомплекта мерных емкостей
0986610460
2 Весы (0–500g)
i Подробные указания поэксплуатации иобращению
сприборами вы найдете вотдельной инструкции
поремонту ESI[tronic] Denoxtronic 2.1.
