60
An d’éviter les bles-
sures causées par une
mise en marche accidentelle ou un choc électrique, ne
branchez pas le cordon d’alimentation sur une prise élec-
trique. Ce cordon ne droit jamais être branché lorsque vous
travaillez sur votre scie.

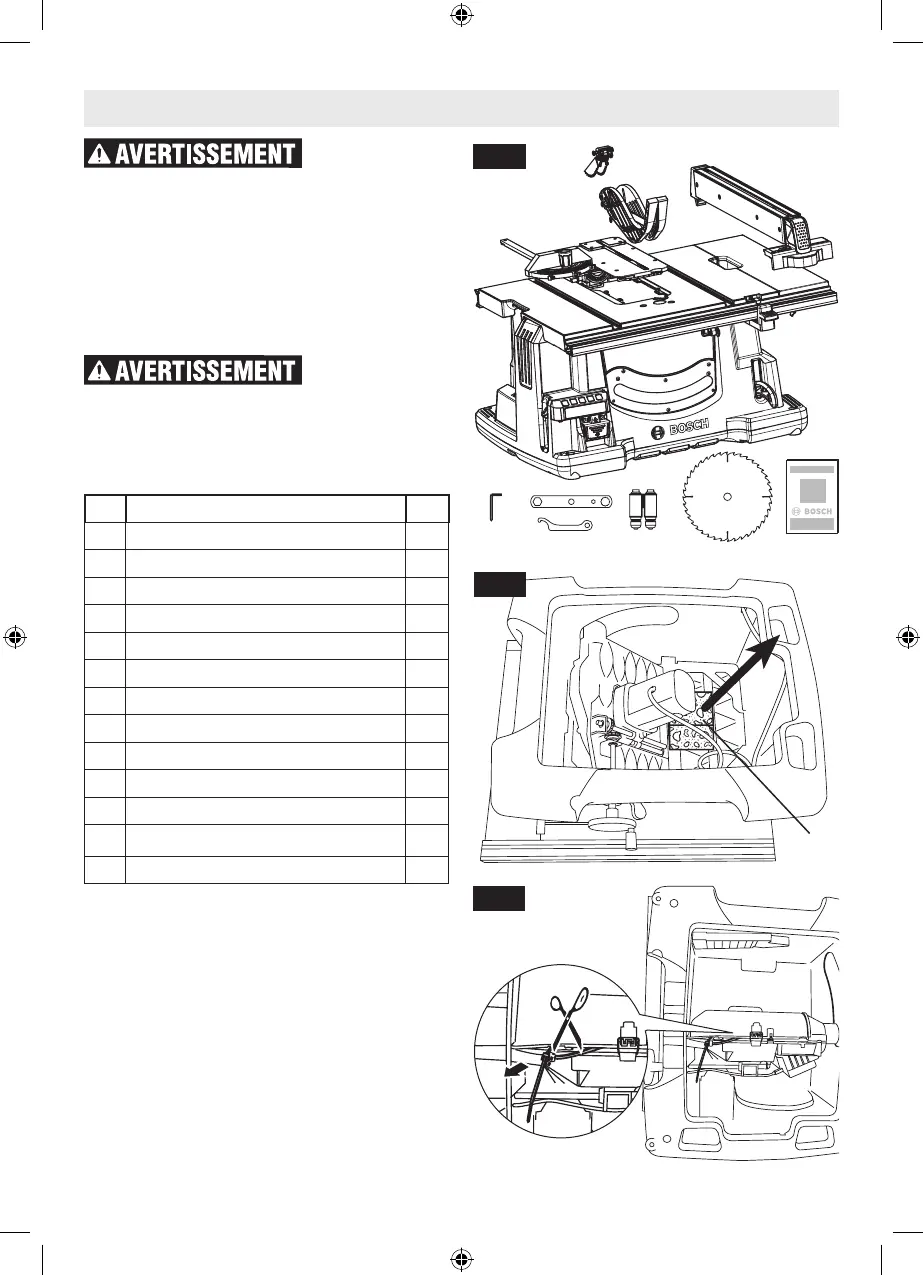

La scie de table modèle GTS1041A est expédiée complète
dans un seul carton.
Déballez toutes les pièces et vérifiez, à l’aide de la « Liste
des pièces fournies » et des illustrations, et avant de mettre
l’emballage au rebut, que la scie est bien complète (Fig. 3a).
S’il manque une ou
plusieurs pièces,
n’es sayez pas d’assembler la scie, de brancher le cordon
d’alimentation électrique ou de mettre l’inter rup teur en po-
sition « MARCHE » avant de vous être procuré et d’avoir
installé correctement les pièces manquantes.
Liste des pièces fournies (Fig. 3a)
ART.
DESCRIPTION
QTÉ.
1
Scie à table
1
2
Guide de refente
1
3
Élément amovible de la table
1
4
Ensemble de barrière de protection
1
5
Taquets anti-rebond
1
6
Guide de coupe angulaire
1
7
Baguette-poussoir
1
8
Cartouche d'activation
1
9
Lame, 10 po, 40 dents
1
10
Clé à lame
1
11
Outil d'installation de la cartouche d'activation
1
12
Clé hexagonale / tournevis à pointe cruciforme
1
13
Mode d'emploi
1
Retirez le bloc de mousse de polystyrène A (utilisé à des
fins d’expédition seulement) qui est situé entre la table et le
moteur (Fig. 3b). Le bloc de mousse de polystyrène B (non
illustré) est situé entre le levier de commande et la plaque
rainurée. Il est nécessaire de la retirer pour permettre à l’outil
de fonctionner la première fois. Vous risquez de causer des
dommages aux systèmes mécaniques de la scie à table si
vous ne retirez pas la mousse de polystyrène avant de com-
mencer à vous servir de la scie.
Couper l’attache du câble qui maintient en place le bras
pendant durant le transport en utilisant des ciseaux ou une
cisaille comme illustré (Fig. 3c). Puis tirez sur l’attache pour
la retirer et jetez-la.
Déballage et inspection du contenu
Fig. 3b
A
Fig. 3a
1
7
2
3
5
6
10
8
9
13
12
11
4
Fig. 3c
1600A009XC 09-15.indb 60 9/14/15 1:51 PM
