REGLAGE DES BUTEES FIXES A 0 ET 45 DEGRES
Votre scie est pourvue de butées fixes permettant de posi-
tionner rapidement la lame de la scie à 0 et 45 degrés par
rapport à la table de façon très précise.
La lame a été réglée à l’usine. Il est nécessaire de contrôler
ce réglage pour pouvoir réaliser des coupes précises. Si
un réglage se révèle nécessaire, suivez la procédure ci-
dessous.
Pour éviter les bles-
sures, débranchez
toujours le cordon d’alimentation de la prise de courant
avant de procéder à des réglages.

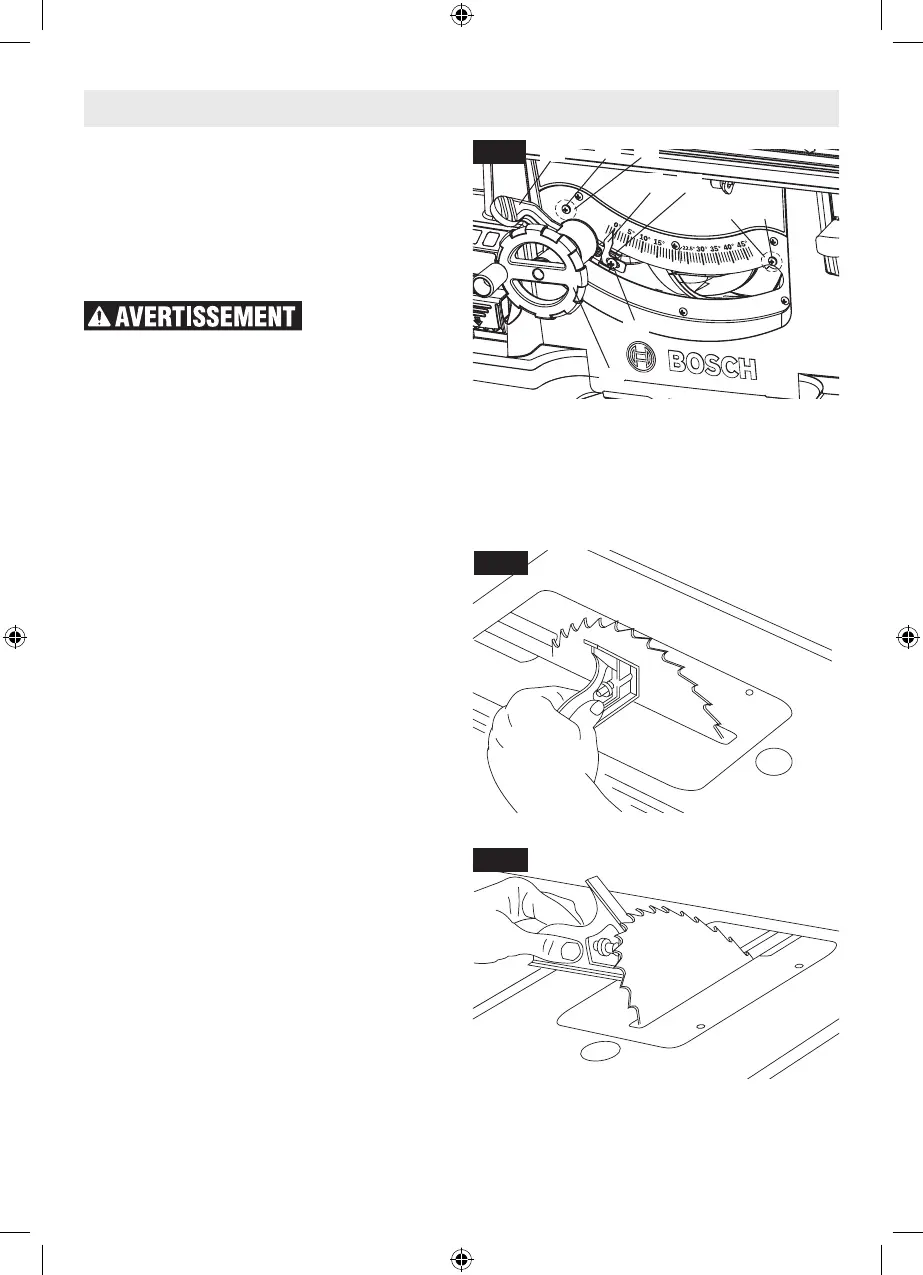

1. Tournez le volant de réglage de la hauteur 2 dans le sens
des aiguilles d’une montre et élevez la lame à sa hauteur
maximum (Fig. 21).
REGLAGE DE LA BUTEE FIXE A 0 DEGRE :
2. Desserrez la poignée de verrouillage de l’inclinaison de
la lame 1 et poussez le volant de réglage de la hauteur
2 aussi loin que possible vers la gauche, puis serrez
la poignée de verrouillage de l’inclinaison de la lame 1
(Fig. 21).
3. Placez une équerre à combinaison sur la table avec une
extrémité de l’équerre contre la lame comme illustré
(Fig. 22), et vérifiez si la lame est à 90 degrés par rap-
port à la table. Si la lame n’est pas à 90 degrés par rap-
port à la table, desserrez la poignée de verrouillage de
l’inclinaison de la lame 1, desserrez la vis de réglage à 0
degré 4, desserrez la came de butée de biseau à 0 degré
5 et poussez le volant de réglage de la hauteur jusqu’à
ce que la lame soit à 90 degrés par rapport à la table.
4. Serrez la poignée de verrouillage de l’inclinaison de la
lame 1, tournez la came de butée du biseau 5 jusqu’à ce
qu’elle entre en contact avec le logement de la butée du
biseau 7, puis serrez la vis de réglage à 0 degré 4.
5. Desserrez la vis de réglage 6 et ajustez l’indicateur 3
pour produire une lecture de 0 degré sur l’échelle
graduée des biseaux.
REGLAGE DE LA BUTEE FIXE A 45 DEGRES :
6. Desserrez la poignée de verrouillage de l’inclinaison de
la lame 1 et poussez le volant de réglage de la hauteur
2 aussi loin que possible vers la droite, puis serrez la
poignée de verrouillage de l’inclinaison de la lame 1.
7. Placez une équerre à combinaison sur la table avec une
extrémité de l’équerre contre la lame comme illustré
(Fig. 23), et vérifiez si la lame est à 45 degrés par rap-
port à la table. Si la lame n’est pas à 45 degrés par rap-
port à la table, desserrez la poignée de verrouillage de
l’inclinaison de la lame 1, desserrez la vis de réglage à
45 degrés 8, desserrez la came de butée de biseau à 45
degrés 9 et poussez le volant de réglage de la hauteur
jusqu’à ce que la lame soit à 45 degrés par rapport à la
table.
8. Serrez la poignée de verrouillage de l’inclinaison de la
lame 1, tournez la came de butée du biseau à 45 degrés
9 jusqu’à ce qu’elle entre en contact avec le logement de
la butée du biseau 7, puis serrez la vis de réglage à 45
degrés 8.
Réglages
Fig. 22
Fig. 23
Fig. 21
2
6
7
9
4
8
5
3
1
