96
1-3/16" 1-3/16"
7/8"
1
2
1
2

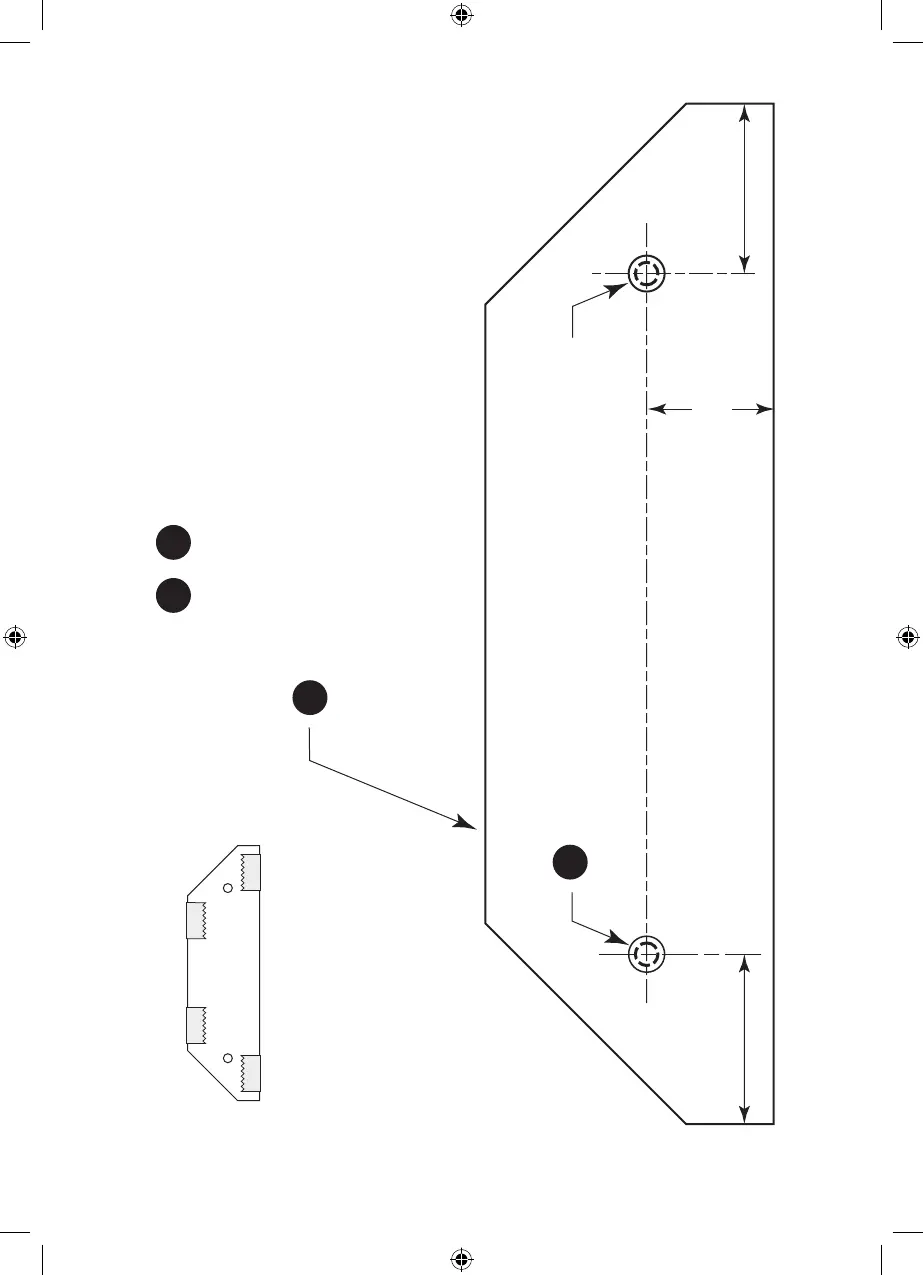

GABARIT POUR GUIDE DE COUPE ANGULAIRE POUR AJOUTER DES TROUS DE MONTAGE
(POUR FIXER UN GUIDE AUXILIAIRE)
SUIVEZ LES ÉTAPES :
Coupez le gabarit le long des bords extérieurs,
placez-le sur la face du guide de coupe angulaire
comme indiqué ci-dessus, et fixez-le avec du ruban adhésif.
Percez 2 trous – 1/4 po de diamètre au travers des deux
parois (percez d’abord des avant-trous plus petits).
RUBAN ADHÉSIF
RUBAN ADHÉSIF
RUBAN ADHÉSIF
RUBAN ADHÉSIF
