2.7 Accessori complementari
Per dati esatti sugli accessori idonei ed abbinabili, consultare il catalogo.
• Termoregolatore: centralina climatica in funzione della temperatura
esterna con sonda di temperatura esterna o cronotermostato
ambiente modulante in funzione della temperatura ambiente; colle-
gamento al BUS (non collegare a BUS1, BUS2, BUS3 o BUS4); colle-
gamento della sonda di temperatura esterna a T1
• Sonda temperatura di mandata; collegamento a T0
• Sonda di temperatura esterna; collegamento a T1
• Sonda della temperatura di ritorno; collegamento a T2
• Circolatore modulante di cascata; collegamento a PC0
• Circolatore di riscaldamento; collegamento a PC1
• Interruttore per potenza massima; collegamento a I2
• Interruttore di arresto; collegamento a I3
•
IGM per generatore di calore senza EMS, EMS 2 o EMS plus; collega-
mento secondo la documentazione tecnica dell'IGM (il modulo per fun-
zionamento in cascata MC 400 sostituisce in questa situazione il ICM)
Installazione dell'accessorio integrativo
▶ Installare l'accessorio integrativo in conformità alle norme di legge e
seguendo le istruzioni a corredo.
2.8 Pulizia
▶ All’occorrenza, pulire l'involucro con un panno umido. A questo pro-
posito, non utilizzare detergenti aggressivi o corrosivi.
3 Installazione
3.1 Installazione
▶ Installare il modulo su una parete (Æ da fig. 7 a fig. 9, da pag. 86),
oppure su una guida di montaggio a parete (Æ fig. 10, pag. 86) o in
un componente dell'impianto specifico.
▶ Durante la rimozione del modulo dalla guida di montaggio a parete,
seguire le istruzioni della figura 11 a pagina 87.
3.2 Installazione di una sonda temperatura sul compen-
satore idraulico

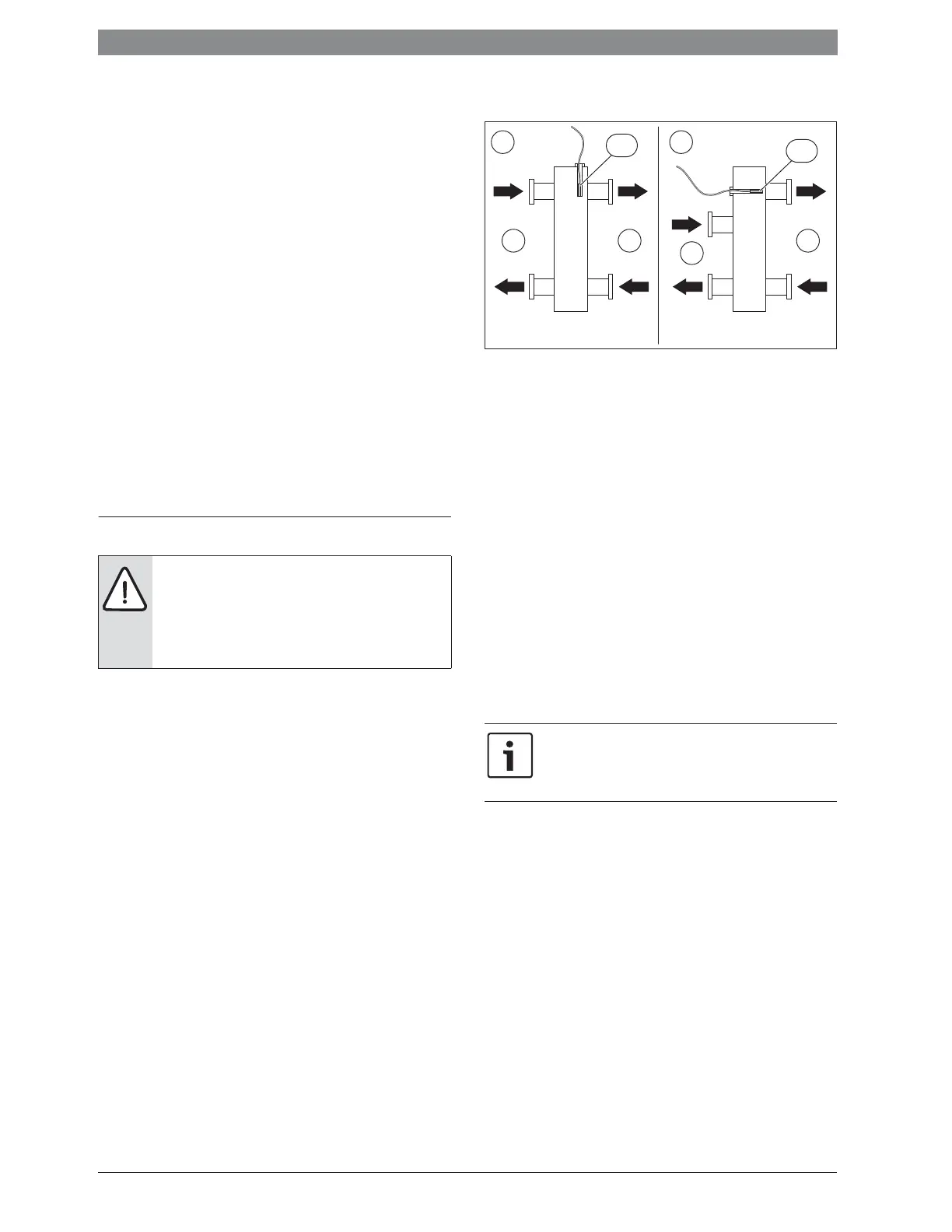

Fig. 4 Posizione sonda temperatura di mandata (T0)
[1] Tutti i generatori di calore
[2] Tutti i circuiti di riscaldamento
A Compensatore idraulico forma 1
B Compensatore idraulico forma 2
-
1
Temperatura di mandata comune di tutti generatori di calore
-
2
Temperatura di ritorno comune di tutti i generatori di calore
-
3
Temperatura di mandata comune di tutti i circuiti di riscaldamento
-
4
Temperatura di ritorno comune di tutti i circuiti di riscaldamento
T
0
Sonda temperatura di mandata sul compensatore idraulico
T
0
deve essere posizionato in modo tale che -
3
possa essere rilevato in
modo indipendente dalla portata dal lato di tutti i generatori di calore
[1]. Soltanto in questo modo la regolazione può lavorare stabilmente
anche con carichi ridotti.
3.3 Collegamento elettrico
▶ Tenendo conto delle direttive vigenti, per il collegamento utilizzare
un cavo elettrico tipo H05 VV-....
3.3.1 Collegamenti del sistema BUS e delle sonde di temperatura
(lato bassa tensione)
Collegamento BUS generale
Lunghezza complessiva massima dei collegamenti BUS:
• 100 m con sezione del conduttore = 0,50 mm
2
• 300 m con sezione del conduttore = 1,50 mm
2
Collegamento BUS generatore di calore – moduli per funziona-
mento in cascata
▶ Collegare i generatori di calore e i moduli per funzionamento in
cascata subordinati direttamente ai morsetti di collegamento
BUS1 ... BUS4 (Æ panoramica di questi contatti sui morsetti di col-
legamento).
Collegamento BUS modulo per funzionamento in cascata –
termoregolatore – altri moduli
▶ In caso di cavi con sezioni diverse: utilizzare apposite scatole di deri-
vazione per il collegamento delle utenze BUS.
▶ Collegare le utenze BUS [B] mediante scatola di derivazione [A] con
circuito a stella (Æ fig. 20, pag. 88, attenersi alle istruzioni del ter-
moregolatore e degli altri moduli).
PERICOLO: folgorazione!
▶ Prima dell'installazione di questo prodotto: discon-
nettere il generatore di calore e tutte le altre utenze
BUS dalla tensione di rete su tutte le polarità.
▶ Prima della messa in esercizio: montare la copertura
(Æ fig. 22, pag. 89).
Se la lunghezza massima del cavo del collegamento BUS tra
tutte le utenze BUS viene superata o se nel sistema BUS è
presente una struttura che comporta una linea o cablaggio
ad anello, non è possibile la messa in funzione dell'impianto.
