54 | Installazione
MC 4006 720 819 669 (2016/05)

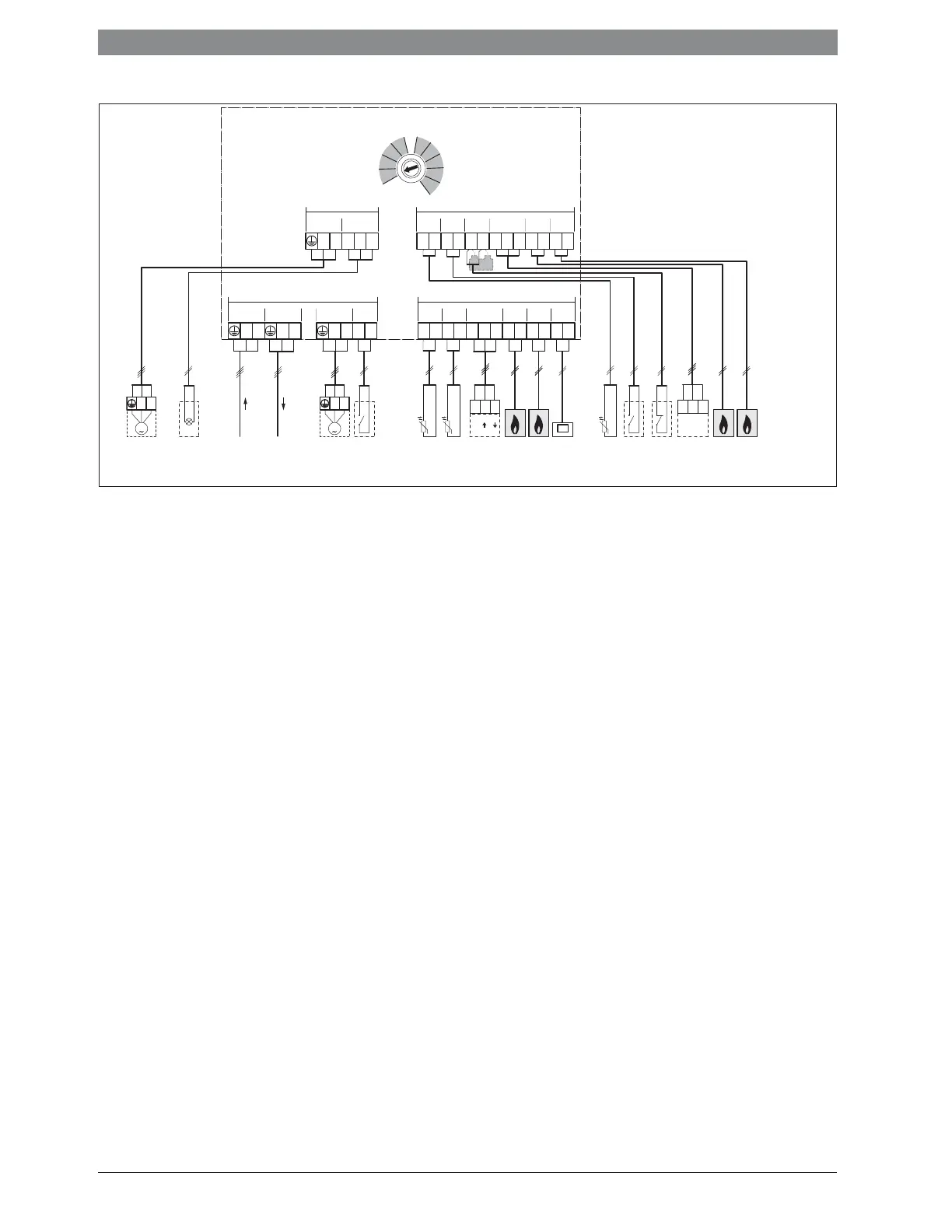

Legenda della figura in alto e delle figure da 24 a 26 (nessuna denominazione dei morsetti di collegamento):
230 V AC Collegamento tensione di alimentazione elettrica
A0 Indicazione remota di disfunzione 230 V a cura del com
mittente
BUS Sistema BUS EMS 2 / EMS plus (non collegare a BUS1 ...
BUS4)
BUS1...4 Sistema BUS EMS / EMS plus o cablaggio BUS EMS 2 / 2-fili
(collegare direttamente a HS1 ... HS4 o M1 ... M4)
CON Termoregolatore con sistema BUS EMS 2 / EMS plus
(Controller)
GLT Sistema di controllo centralizzato dell'edificio con interfacce
0-10 V (GebäudeLeitTechnik)
HS1, HS5, HS9, HS13
Generatore di calore 1 (HS1 collegare a BUS1), 2 (HS5 colle-
gare a BUS2), 3 (HS9 collegare a BUS3) e 4 (HS13 collegare
a BUS4) all'unico modulo MC 400 / (Heat Source)
HS1...4 Generatore di calore 1 (collegare a BUS1) ... 4 (collegare a
BUS4) nel primo modulo MC 400 (M1) impostato come
subordinato / (Heat Source)
HS5...8 Generatore di calore 1 (collegare a BUS1) ... 4 (collegare a
BUS4) nel secondo modulo MC 400 (M2) impostato come
subordinato / (Heat Source)
I2 Interruttore per potenza massima (tutti gli apparecchi funzio-
nano alla potenza massima, se questo è chiuso; Input)
I3 Contatto di arresto (la richiesta di calore di tutti gli apparec-
chi viene interrotta, se questo contatto è aperto; Input)
IA1 Ingresso regolazione On/Off 230 V (codifica 6 ... 9)
M1...4 Moduli per funzionamento in cascata impostati come subor-
dinati da 1 (collegare a BUS1) ... a 4 (collegare a BUS4)
MC 400 Modulo per funzionamento in cascata
MM 100 Modulo circuito di riscaldamento (EMS 2 / EMS plus)
PC0 Circolatore per funzionamento in cascata (On/Off o regola-
zione/impostazione velocità opzionale tramite segnale 0-
10 V con collegamento OC1; Pump Cascade); solo con gene-
ratori di calore senza circolatore
PC1 Circolatore riscaldamento (Pump Circuit); soltanto per un
circuito di riscaldamento non miscelato senza MM 100
(pompa di alimentazione oppure circolatore di riscalda-
mento)
PO Ingresso e feedback per regolazione della potenza tramite un
segnale 0-10 V (Power Input/Output); morsetti: 1 – 2
ingresso; 1 – 3 uscita)
T0 Sonda di temperatura mandata (Temperature sensor)
T1 Sonda di temperatura esterna (Temperature sensor)
T2 Sonda di temperatura ritorno (necessaria solo se PC0 con
regolazione/impostazione velocità tramite segnale 0-10 V al
collegamento OC1; altrimenti opzionale; Temperature
sensor)
1) Necessario solo se al morsetti di collegamento I3 non è colle-
gato alcun contatto/interruttore di arresto.
6 720 809 449-16.4O
HS1*
M1*
HS5*
M2*
HS9*
M3*
HS13*
M4*
CONT2IA1A0
PC0
123
PO
(-) (+) (+)
123
0-10V
M
PC1
NL
T1 T0
M
PC0
NL
I2 I3230 V AC230 V AC
CNO NC
A0
120/230 V AC
NL N LINN63L
120/230VAC 120/230VAC
PC1 IA1
123
0-10V
1212
T1
T2 BUS1
MC400
120/230 V AC
≤ 24V
0
1
2
3
4
5
6
7
8
9
10
10
1)
12 12
BUS
12
BUS2
123
OC1
BUS3 BUS4
12 1212 1212
T0 I2 I3
≤ 24V
N63
PC0
1)
