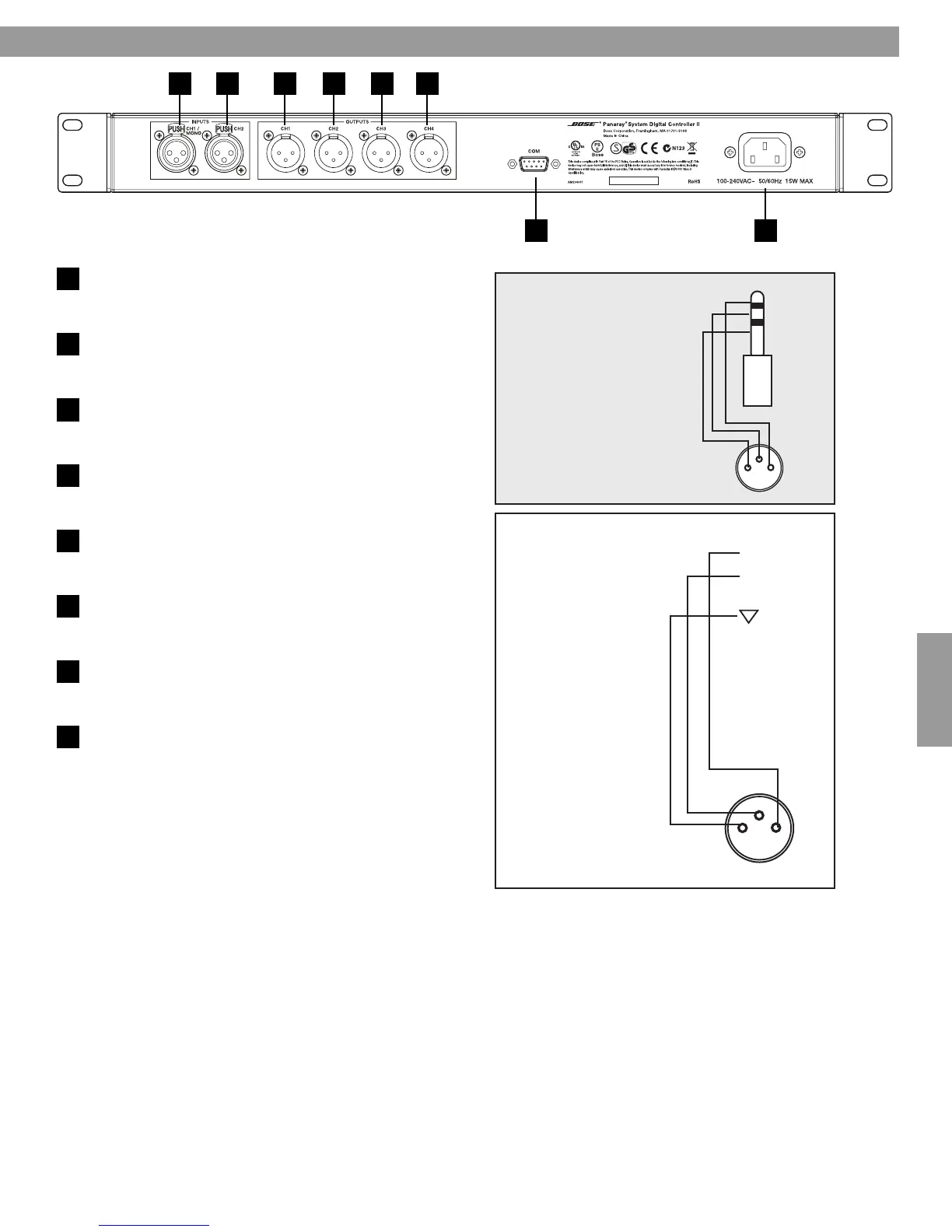

Bose Panaray System Digital Controller II - Panneau Arrière

1 2 3
8
4 5 6
7
1
Panneau arrière
5
English Deutsch FrançaisDansk Español Italiano SvenskaNederlands
INPUT Ch1/Mono:
Entrée XLR symétrique
2
INPUT Ch2:
Entrée XLR symétrique
3
OUTPUT Ch1:
Sortie XLR symétrique
4
OUTPUT Ch2:
Sortie XLR symétrique
5
OUTPUT Ch3:
Sortie XLR symétrique
6
OUTPUT Ch4:
Sortie XLR symétrique
7
COM:
RS232 - pour les mises à jour logicielles uniquement
8
IEC Power:
Prise du cordon secteur IEC
XLR Wiring
Jack (balanced) - XLR
Sleeve - Pin 1 (Ground)
Tip - Pin 2 (Hot)
Ring - Pin 3 (Cold)
Jack (balanced) - XLR
Sleeve - Pin 1 (Ground)
Tip - Pin 2 (Hot)
Ring - Pin 3 (Cold)
+ Hot
TIP
RING
GND
- Cold
Ground
12
3
12
3
