Bose Panaray System Digital Controller II - Page 75

1 2 3
8
4 5 6
7
1

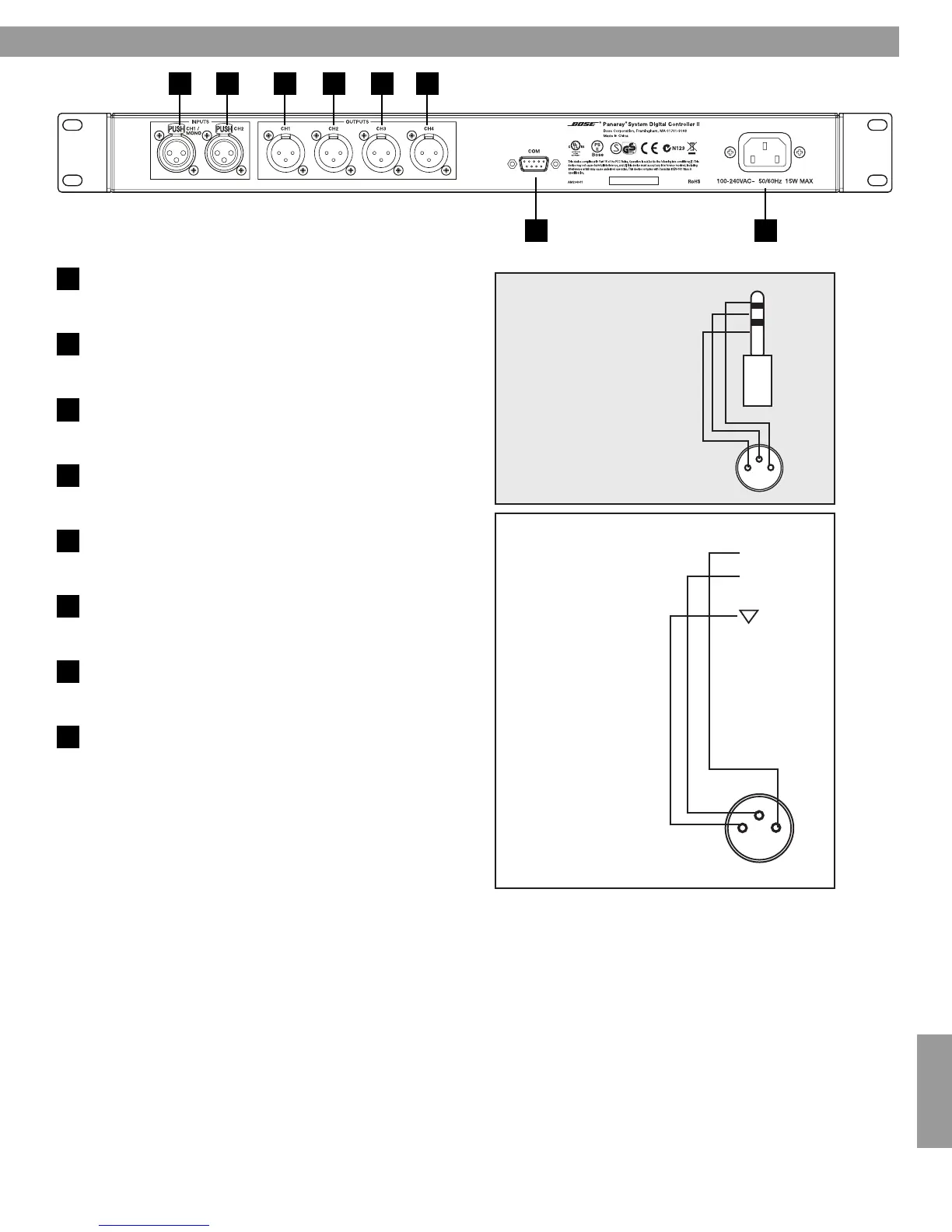

Baksida
5
English Deutsch FrançaisDansk Español Italiano SvenskaNederlands
INPUT Ch1/Mono:
Balanserad XLR-ingång
2
INPUT Ch2:
Balanserad XLR-ingång
3
OUTPUT Ch1:
Balanserad XLR-utgång
4
OUTPUT Ch2:
Balanserad XLR-utgång
5
OUTPUT Ch3:
Balanserad XLR-utgång
6
OUTPUT Ch4:
Balanserad XLR-utgång
7
COM:
RS232 - endast för programvaruuppdateringar
8
IEC Power:
Ingång för IEC-nätkabel
XLR Wiring
Jack (balanced) - XLR
Sleeve - Pin 1 (Ground)
Tip - Pin 2 (Hot)
Ring - Pin 3 (Cold)
Jack (balanced) - XLR
Sleeve - Pin 1 (Ground)
Tip - Pin 2 (Hot)
Ring - Pin 3 (Cold)
+ Hot
TIP
RING
GND
- Cold
Ground
12
3
12
3
