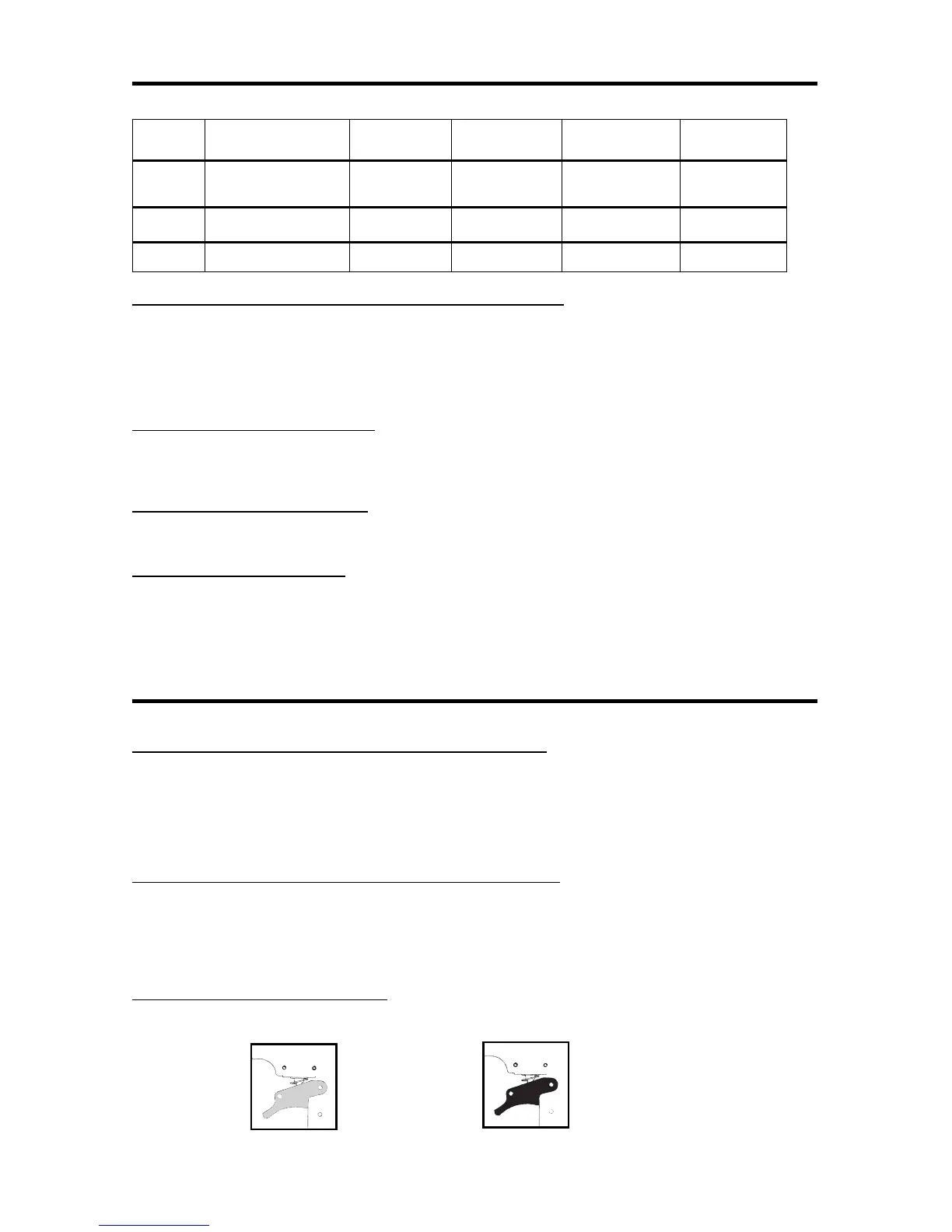

CARACTÉRISTIQUES DU N89C
T
outes les mesures des vis et des boulons sont dans le système métrique.
SPÉCIFICATIONS DES DISPOSITIFS DE FIXATION :
L
es outils N89C utilisent des rubans de clous reliés de broche de 2 po à 3-1/2 po (50 à 90 mm) de longueur et
dont le diamètre de tige est de 0,099 po à 0,131 po (2,5 à 3,3 mm)
Les outils N89C-HQ utilisent les mêmes clous que les N89C, mais sont optimisés pour accepter des rubans de
clous de 2-1/2 po and 3 po (63,5 mm à 76,2 mm) de longueur clous Hurriquake
®
dont le diamètre de tige est
de 0,113 po et 0,131 po (2,9 mm et 3,3 mm)
RACCORDEMENTS À L’AIR :
Cet outil utilise un raccord de 1/4 N.P.T. Son diamètre intérieur doit être de 5 mm (0,2 po) ou plus. Lors du
désaccouplement de la source d’air, le raccord doit permettre rapidement la mise à l’atmosphère de toute pression
résiduelle.
PRESSION D’UTILISATION :
4,8 to 8,3 kg/cm
2
(70 to 120 bars). Select the operating pressure within this range for best fastener performance.
NE PAS DÉPASSER LA PRESSION MAXIMALE RECOMMANDÉE.
CONSOMMATION D’AIR :
Le N89C exige 233 l/min (8,23 pi
3
/min) pour fonctionner au taux de 100 clous par minute à une pression de 5,6
kg/cm
2
(80 lb/po
2
). Considérez le régime de fonctionnement de votre outil afin de déterminer le montant d’air
requis. Ainsi, pour un débit de 50 clous par minute, vous aurez besoin de 50 % du cubage par minute 233 l/min
ou ( 8,23 pi
3
/min) requis pour faire fonctionner l’outil avec un débit de 100 clous par minute.
OPÉRATION
BOSTITCH PERMET DEUX MODES DE FONCTIONNEMENT POUR CETTE SÉRIE D’OUTILS.
DÉCLENCHEMENT SÉQUENTIEL (gâchette grise) :
Le déclencheur séquentiel exige que l’opérateur maintienne l’outil contre l’ouvrage et appuie sur la gâchette. Cela permet une plus
grande précision de fixation, par exemple sur les applications de clouage en biais, ou de clouage de charpente/caisse. Ce type de
déclencheur permet de choisir un emplacement exact pour l’attache, et élimine le risque de l’éjection d’une deuxième attache au
rebond, tel que décrit dans la section « Déclenchement au contact ». Le déclencheur séquentiel offre un réel avantage de sécurité. En
effet, l’attache ne sera pas accidentellement enfoncée si l’outil entre en contact avec l’ouvrage – ou quoi que ce soit d’autre – lorsque
l’opérateur n’a pas le doigt sur la gâchette.
DÉCLENCHEMENT PAR CONTACT (gâchette noire) :
La procédure de fonctionnement habituelle pour les outils à déclenchement par contact consiste pour l’opérateur à toucher
l’ouvrage afin d’actionner le mécanisme du déclencheur (la gâchette reste enfoncée) et d’enfoncer une attache à chaque nouveau
contact de l’ouvrage. Cette méthode permet de fixer rapidement des attaches dans le cadre de nombreuses applications
industrielles : revêtements, planchers, palettes, etc. Tous les outils pneumatiques accusent un recul lors de la fixation des
attaches. L’outil peut ainsi rebondir, libérant le déclencheur. Si par accident l’outil entre en contact avec la surface de travail lorsque
la gâchette est enfoncée, une seconde attache est éjectée.
IDENTIFICATION DE MODÈLE :
Avant de continuer à utiliser cet outil, veuillez consulter les instructions de fonctionnement à la page 28.
DÉCLENCHEUR DÉCLENCHEMENT
SÉQUENTIEL PAR CONTACT
Identifié par : Identifié par :
GÂCHETTE GRISE GÂCHETTE NOIRE
MODÈLE
OUTIL
LONGUEUR HAUTEUR LARGEUR POIDS
D
ÉCLENCHEMENT
Butée de déclenchement 311mm (12-1/4”) 355mm (14”) 133,4mm (5-1/4”) 3,7 kg (8,2 lb.)
N89C-1 (
Avec option de
déclencheur séquentiel)
N89C-2 Déclencheur 311mm (12-1/4”) 355mm (14”) 133,4mm (5-1/4”) 3,7 kg (8,2 lb.)
séquentiel
N89C-HQ Butée de déclenchement 311mm (12-1/4”) 355mm (14”) 133,4mm (5-1/4”) 3,7 kg (8,2 lb.)
-24-
