DEUTSCH
DEUTSCH
ANSCHLÜSSE

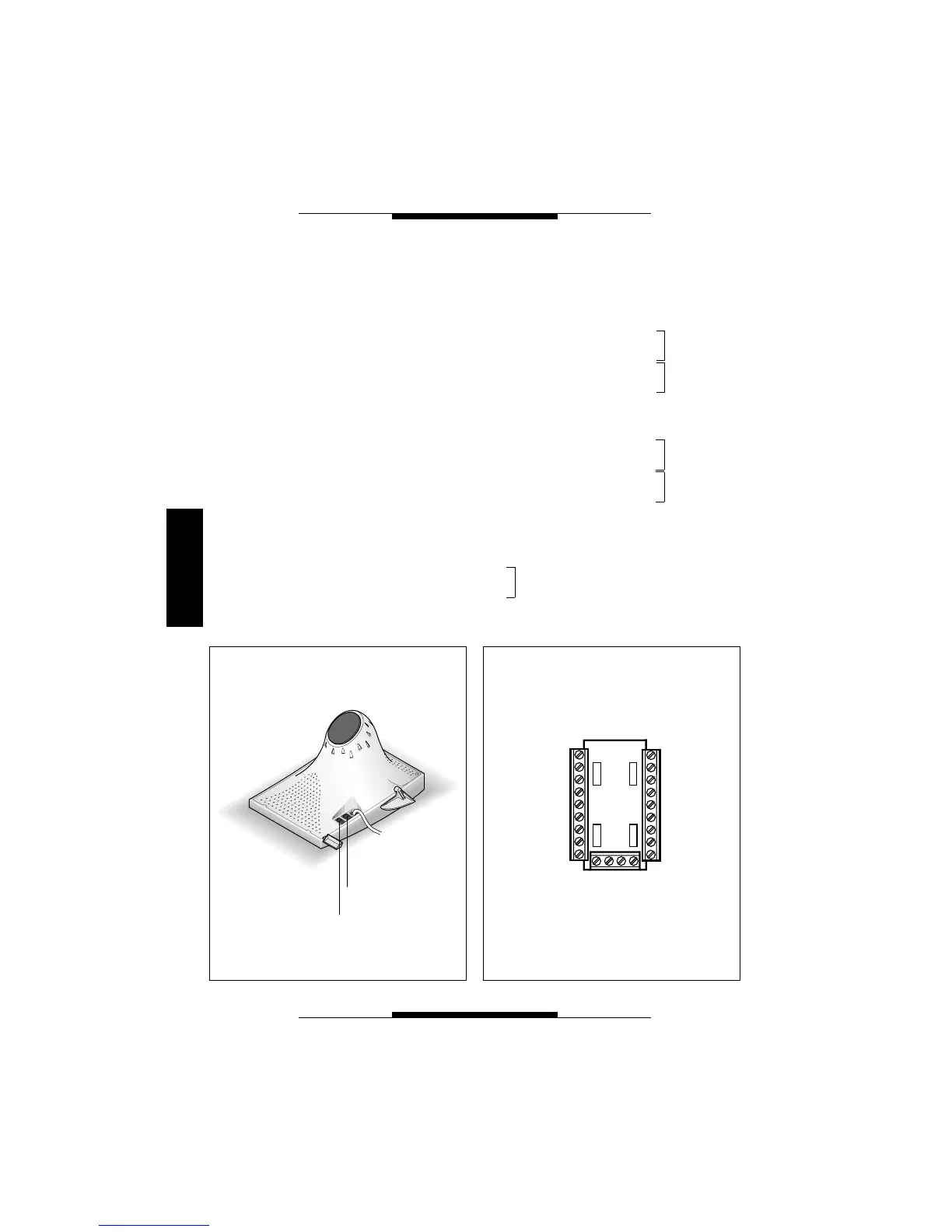

Buchse CN1
Wird für den Anschluß des Hörers an das
Gerät benutzt (Abb. 1).
Buchse CN2
Wird für den Anschluß an das Ortsnetz
benutzt (Abb. 1).
HINWEIS. Das Gerät darf nur an analogen
und nicht an digitalen ISDN-Telefonleitun-
gen angeschlossen werden.
Belegung der Klemmleisten
der Steckdose
(siehe Abb. 2)
1 Videosignal Koaxial-
(
1
)
2 Videosignalabschirmung kabel
3 Videosignal Koaxial-
4 Videosignalabschirmung kabel
(
1
) Am ende der Linie ist ein Widerstand von
75 Ω (violet-grün-schwarz-gold) zwischen
den Klemmen 1 und 2 einzusetzen.
1 Videosignal Positiv Telefon-
(
2
)
2 Videosignal Negativ kabel
3 Videosignal Positiv Telefon-
4 Videosignal Negativ kabel
(
2
) Am ende der Linie ist zwei Widerstand
von 56 Ω (grün-blau-schwarz-gold) zwi-
schen den Klemmen 1-5 und 2-5 einzuset-
zen.
5 −
14 ÷ 17,5V Monitorversorgung
6 +
7 Anrufeingänge von Außenstation
8 Audio von Außenstation
CN2
CN1
12
1
2
3
4
5
6
7
8
9
13
12
11
10
14
15
16
17
18
19
20
21
22
