Bpt IMT/200 - Connexions

50
FRANÇAIS
FRANÇAIS

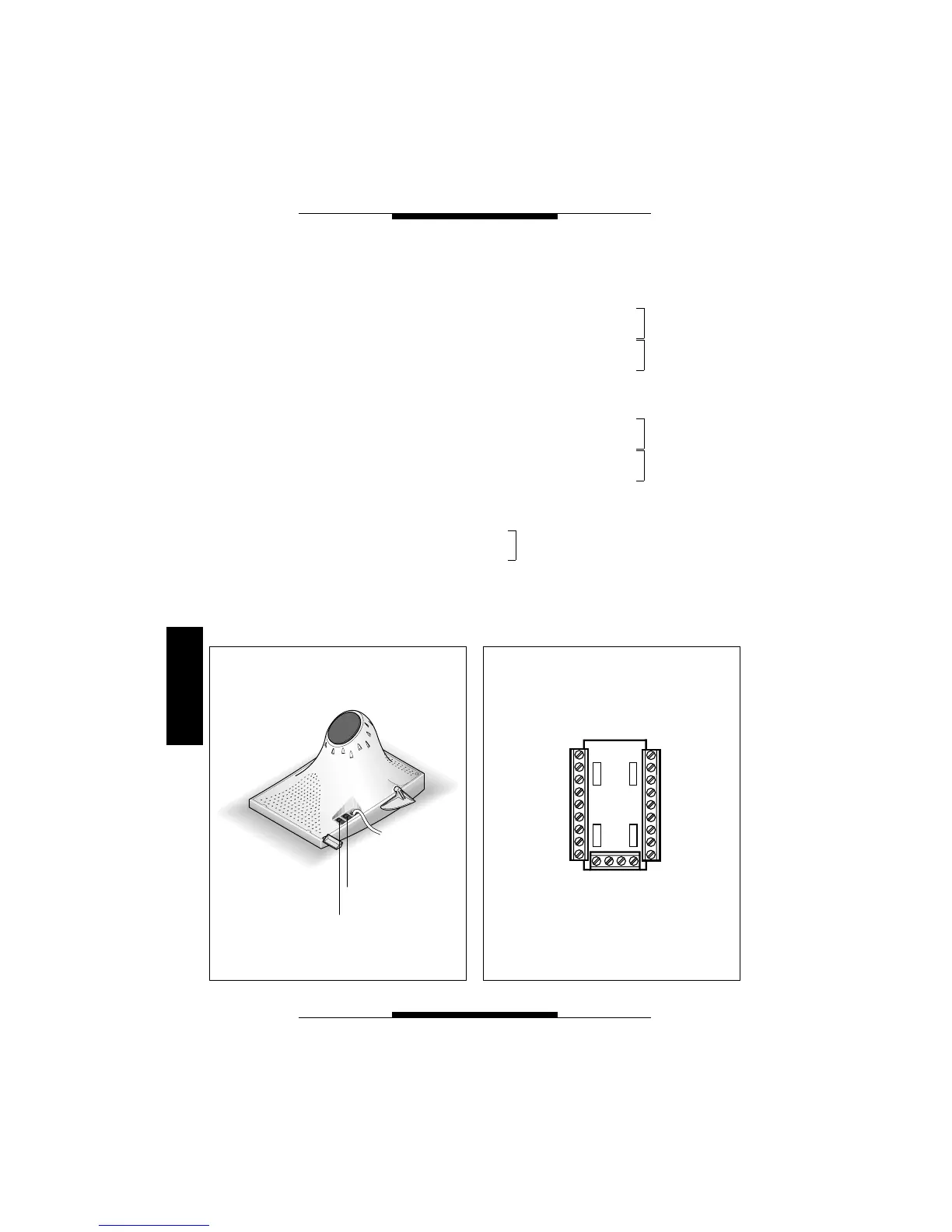

CONNEXIONS
Connecteur CN1
Il est utilisé pour effectuer la connexion
entre le récepteur et l’appareil (fig. 1).
Connecteur CN2
Il est utilisé pour effectuer la connexion à la
ligne téléphonique urbaine (fig. 1).
NOTE. L’appareil ne doit être raccordé que
sur des lignes téléphoniques analogiques et
non pas sur des lignes digitales ISDN.
Fonction des bornes de la prise
(voir fig. 2)
1 signal vidéo câble
(
1
)
2 blindage signal vidéo coaxial
3 signal vidéo câble
4 blindage signal vidéo coaxial
(
1
) Si la ligne ne continue pas, connecter une
résistance de 75 Ω (violet-vert-noir-or) entre
les bornes 1 et 2.
1 signal vidéo positif paire
(
2
)
2 signal vidéo négatif torsadé
3 signal vidéo positif paire
4 signal vidéo négatif torsadé
(
2
) Si la ligne ne continue pas, connecter
deux résistances de 56 Ω (vert-bleu-noir-or)
entre les bornes 1-5 et 2-5.
5 −
14 ÷ 17,5V alimentation moniteur
6 +
7 entrée appel depuis le poste extérieur
8 audio depuis le poste extérieur
CN2
CN1
12
1
2
3
4
5
6
7
8
9
13
12
11
10
14
15
16
17
18
19
20
21
22
