Bpt IMT/200 User Manual

64
ESPAÑOL

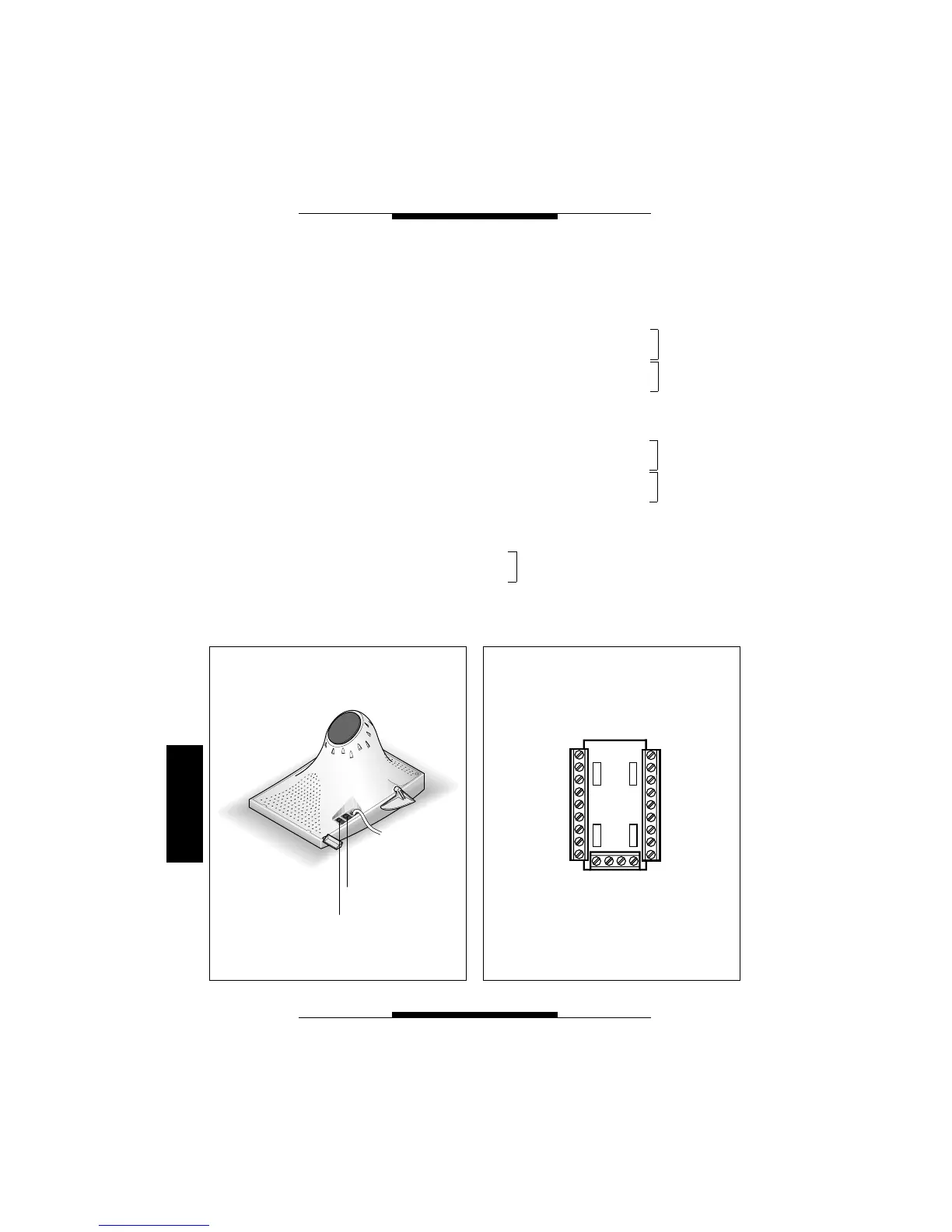

CONEXIONES
Conector CN1
Se utiliza para realizar la conexión entre el
auricular y el aparato (fig. 1).
Conector CN2
Se utiliza para realizar la conexión del apa-
rato con la línea telefónica urbana (fig. 1).
NOTA. El aparato debe conectarse sólo son
líneas telefónicas analógicas, no con líneas
digitales ISDN.
Funciones de los bornes
de la toma
(ver fig. 2)
1 señal de vídeo cable
(
1
)
2 pantalla señal de vídeo coaxial
3 señal de vídeo cable
4 pantalla señal de vídeo coaxial
(
1
) Si la línea no continúa conectar una resi-
stencia de 75 Ω (violeta-verde-negro-oro)
entre los bornes 1 y 2.
1 señal de vídeo positiva par
(
2
)
2 señal de vídeo negativa telefónico
3 señal de vídeo positiva par
4 señal de vídeo negativa telefónico
(
2
) Si la línea no continúa conectar dos resi-
stencias de 56 Ω (verde-azul-negro-oro)
entre los bornes 1-5 y 2-5.
5 −
14 ÷ 17,5V alimentación monitor
6 +
7 entrada de la llamada desde la placa
exterior
8 audio desde la placa exterior
CN2
CN1
12
1
2
3
4
5
6
7
8
9
13
12
11
10
14
15
16
17
18
19
20
21
22
