F
67
NC NA C
NC
NA
C
TH/400
L
N
U1

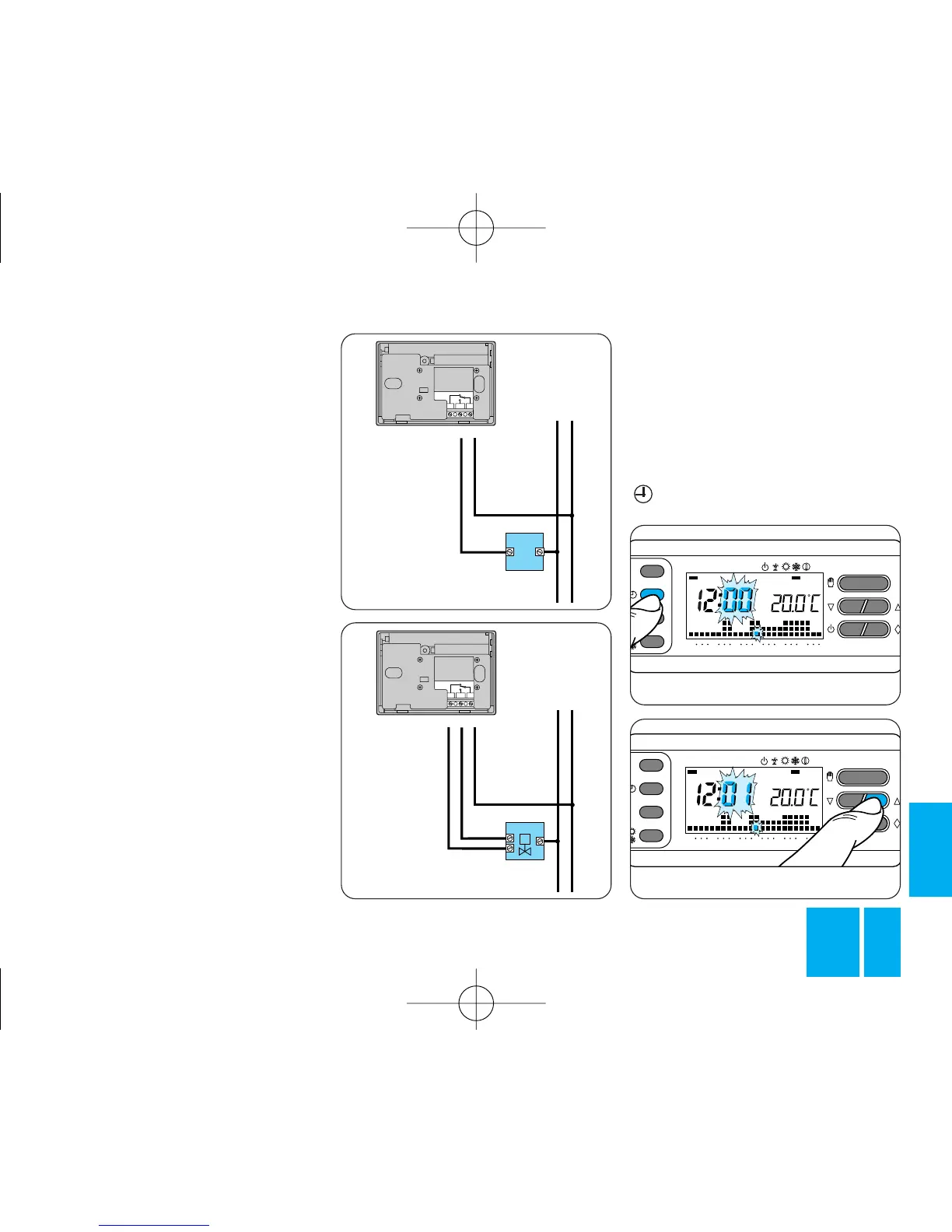

Fig. 15A
CHARGE
NC NA C
NC
NA
C
TH/400
U2
L
N
M
Fig. 15B
OUVRE
FERME
correctement effectuées l'écran
affiche les indications représentées
par la figure 14.
2 - CONNEXIONS
ELECTRIQUES
Les connexions doivent être effec-
tuées en fonction du type d'appa-
reillage commandé par le thermo-
stat; respecter donc le schéma de
la figure 15A ou de la figure 15B.
LEGENDE
Conducteurs d'alimentation du
réseau
N = neutre
L = phase
Contacts du relais
C = Commun
NA = Contact Normalement Ouvert
NC = Contact Normalement Fermé
Charges
U1 = brûleur, pompe de circulation,
soupape électrique, etc.
U2 = soupape motorisée
3 - MISE AU POINT
DE L'HORLOGE
3.1 - Ouvrir la porte de l'appareil.
3.2 - Presser le bouton-poussoir
(fig. 16).
CHARGE
T3
T2
T1
ON
048121620
R
T
12
3
4
56
7
Fig. 16
T3
T2
T1
ON
048121620
R
T
12
3
4
56
7
Fig. 17
