[9] Lageraußenringe aus der Nabe austreiben.

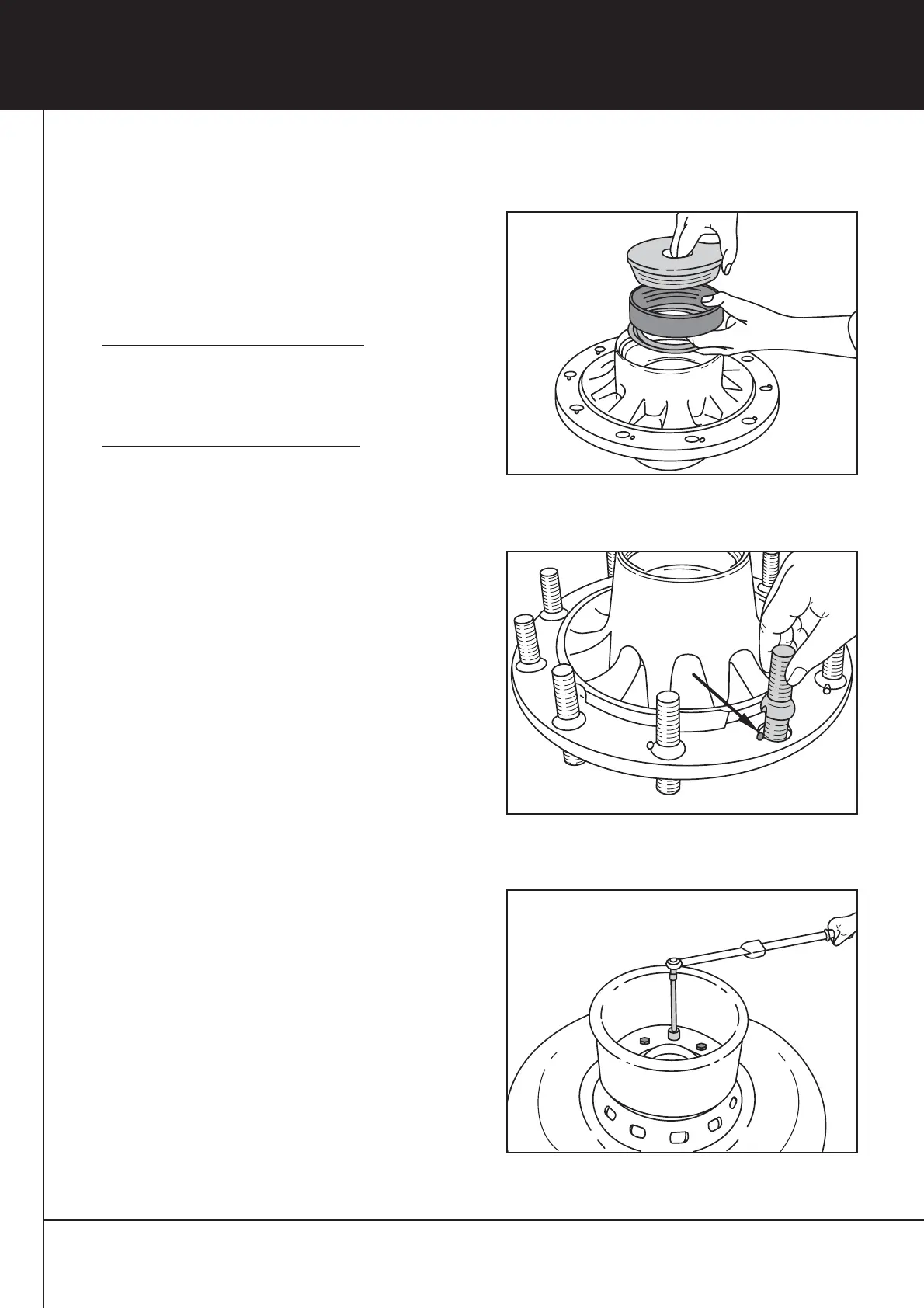

[10] Großen LagerAußenring mit Fettbegrenzungs
blech und kleinen LagerAußenring (ohne Fett
begrenzungsblech) bis zur Anlage mit Eindrück
werkzeug in die Radnabe eindrücken.
Eindrückwerkzeuge für äußer
es Lager
15.005.20052 Ø 100 Lager 32310
15.013.20052 Ø 113 Lager 33213
15.014.20052 Ø 123 Lager 33215
15.003.20052 Ø 138 Lager 32314
Eindrückwerkzeuge für inner
es Lager
15.014.20052 Ø 123 Lager 33215
15.012.20052 Ø 123 Lager 33116
15.011.20052 Ø 142 Lager 33118
15.008.20052 Ø 160 Lager 32219
15.007.20052 Ø 188 Lager 32222
Lage des Fettbegrenzungsbleches, siehe
Seite 3-6, beachten.
[11] Radbolzen prüfen, ggf. neue Radbolzen in Über
einstimmung mit dem Kerbstift (Pfeil) einsetzen.
[12] Radnabe mit den Radbolzen in das Rad
einlegen.
[13] Bremstrommel aufsetzen. Auf saubere Anlage
fläche und Zentrierung achten. Sicherungs
muttern, mit Sicherungskerben nach oben
weisend, mit richtigem Anziehdrehmoment
festziehen.
Anziehdrehmoment (Festigkeitsklasse 10):
M 20 x 1,5 M = 300 Nm (270  330 Nm)
M 22 x 1,5 M = 400 Nm (360  440 Nm)
M 22 x 2 M = 400 Nm (360  440 Nm)
Nabe montieren und Nabenlagerspiel einstel-
len, siehe Seite 4-15, ab Arbeitsschritt [30].
Fig. 48
Fig. 49
Fig. 50
517
5 Nabeneinheit zerlegen und zusammenbauen
