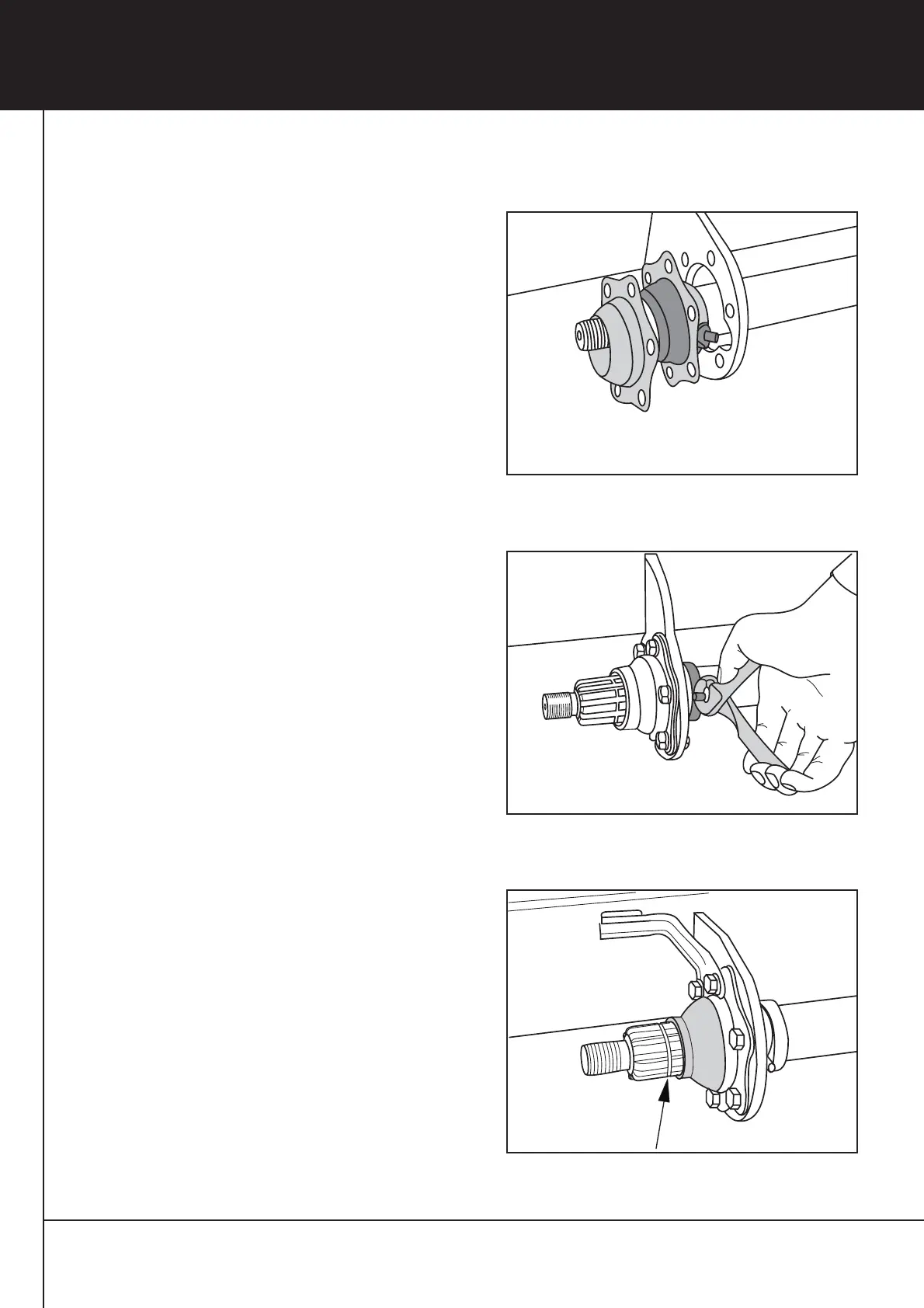

[17] Kugelbuchse innen und außen fetten und mit
Lagerhalter am Stützlager verschrauben.
[18] Ggf. gewindefurchende Schrauben durch
Sechskantschrauben ersetzen. Muttern auf
Seite des Gestängestellers montieren.
Anziehdrehmomente:
Sechskantschraube mit Mutter M 8 und
Federscheibe
M 8 M = 23 Nm
Sechskantschraube mit Sicherungsmutter zur
Befestigung des ECOMaster Formbleches
M 8 M = 28 Nm
 Schmiernippel zum Rad weisend montieren.
[19] Bremsnockenwelle auf Leichtgängigkeit prüfen.
[20] Äußere Gummidichtung aufstecken. Entfällt
bei Umbau auf neue Stützlagerung (Serie ab
10/2000).
[21] Alle Gummidichtungen andrücken und ggf.
Sicherungsklammern zuspannen.
 Bei automatischen Gestängestellern darf auf
der Gestängestellerseite keine Sicherungs-
klammer montiert werden.
[22] Alle Lagerstellen der Bremsnockenwelle über
die Schmiemippel mit BPW SpezialLangzeitfett
ECOLi
Plus
schmieren.
[23] Sprengring Ø 37 / 41 x 2 (Pfeil) in die Nut des
Zahnwellenprofils einsetzen.
 Bei Umrüstung auf Bremsnockenwelle mit
Endziffer 3 eine Distanzbuchse als Gestänge-
stelleranschlag aufschieben (siehe Seite 8-3,
Fig 9).
 Bremsbacken und Rad-Nabeneinheit
montieren, siehe Kapitel 4.
 Gestängesteller montieren, siehe Seite 9-1
und 10-1 bis 10-2.
Fig. 16
Fig. 17
Fig. 18
86
8 Bremsnockenwelle
