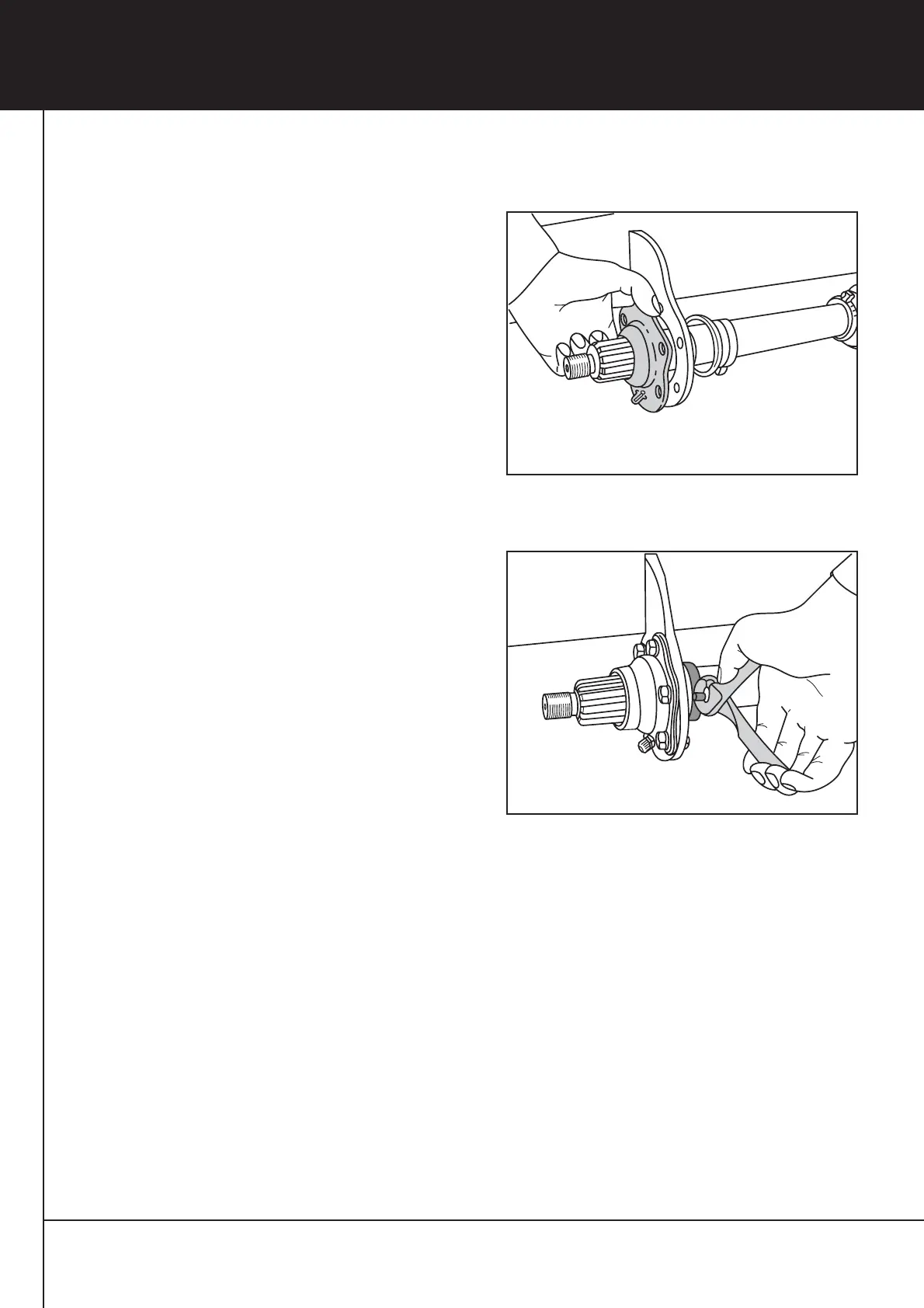

[17] Kugelbuchse innen und außen fetten und mit
Lagerhalter am Stützlager verschrauben.
Anziehdrehmomente:
Sechskantschraube mit Mutter M 8 und
Federscheibe
M 8 M = 23 Nm
Sechskantschraube mit Sicherungsmutter zur
Befestigung des ECOMaster Formbleches
M 8 M = 28 Nm
 Bei Austausch der Kugelbuchse auf war-
tungsarme Bremswellenlagerung umrüsten.
 Schmiernippel muss leicht zugänglich sein
(unterschiedliche Lage je nach Gestängestel-
ler beachten). Im Normalfall den Schmier-
nippel zum Gestängesteller weisend montieren.
[18] Bremsnockenwelle auf Leichtgängigkeit prüfen.
[19] Äußere Gummidichtung aufstecken.
[20] Alle Gummidichtungen andrücken und ggf.
Sicherungsklammern zuspannen.
 Bei automatischen Gestängestellern darf auf
der Gestängestellerseite keine Sicherungs-
klammer montiert werden.
[21] Alle Lagerstellen der Bremsnockenwelle über
die Schmiemippel mit BPW SpezialLangzeitfett
ECOLi
Plus
schmieren.
 Bremsbacken und Rad-Nabeneinheit
montieren, siehe Kapitel 4.
 Gestängesteller montieren, siehe Seite 9-1
und 10-1 bis 10-2.
Fig. 25
Fig. 26
89
8 Bremsnockenwelle
