Bremse einstellen:
[10] Zylinderdruckstange und Gestängesteller
müssen bei betätigter Bremse einen Winkel
von ca. 90° bilden.

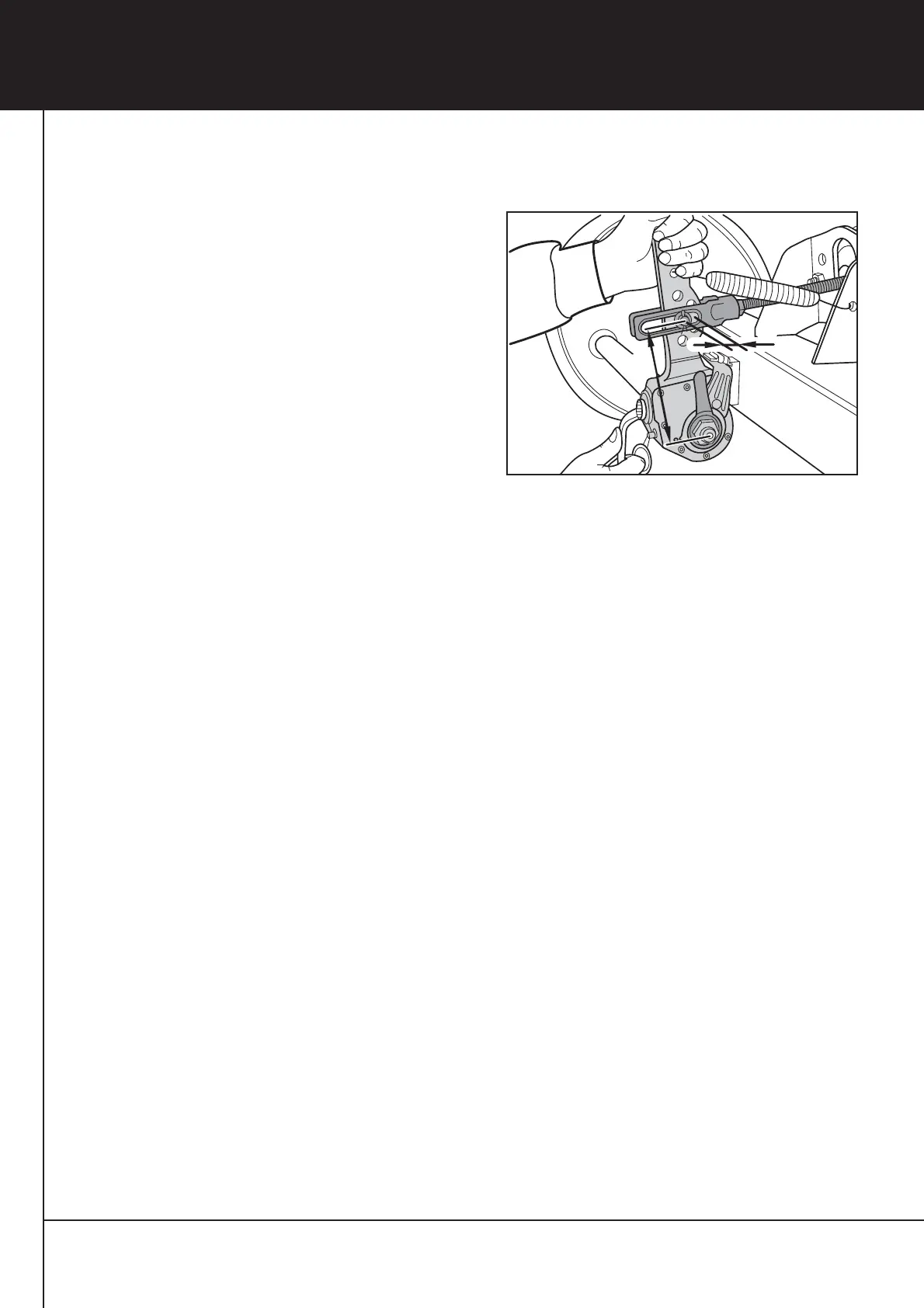

[11] Leerhub "a" durch Drehen am Nachstellsechs
kant (Kupplungshülse niederdrücken) auf
10  15 % der angeschlossenen Bremshebel
länge "B" einstellen, z.B. Bremshebellänge
150 mm = Leerhub 15  22 mm.
[12] Abschmieren mit BPW SpezialLangzeitfett
ECOLi
Plus
.
[13] Kunststoffkappe (3, siehe Fig. 1) aufdrücken.
 Nach Änderung bzw. Austausch des Brems-
zylinders, der Bremsnockenwelle oder des
automatischen Gestängestellers muss die
Grundeinstellung des ECO-Masters nach
Fig. 2 und 3 vorgenommen werden.
Fig. 4
102
10 Automatischer Gestängesteller ECO-Master
