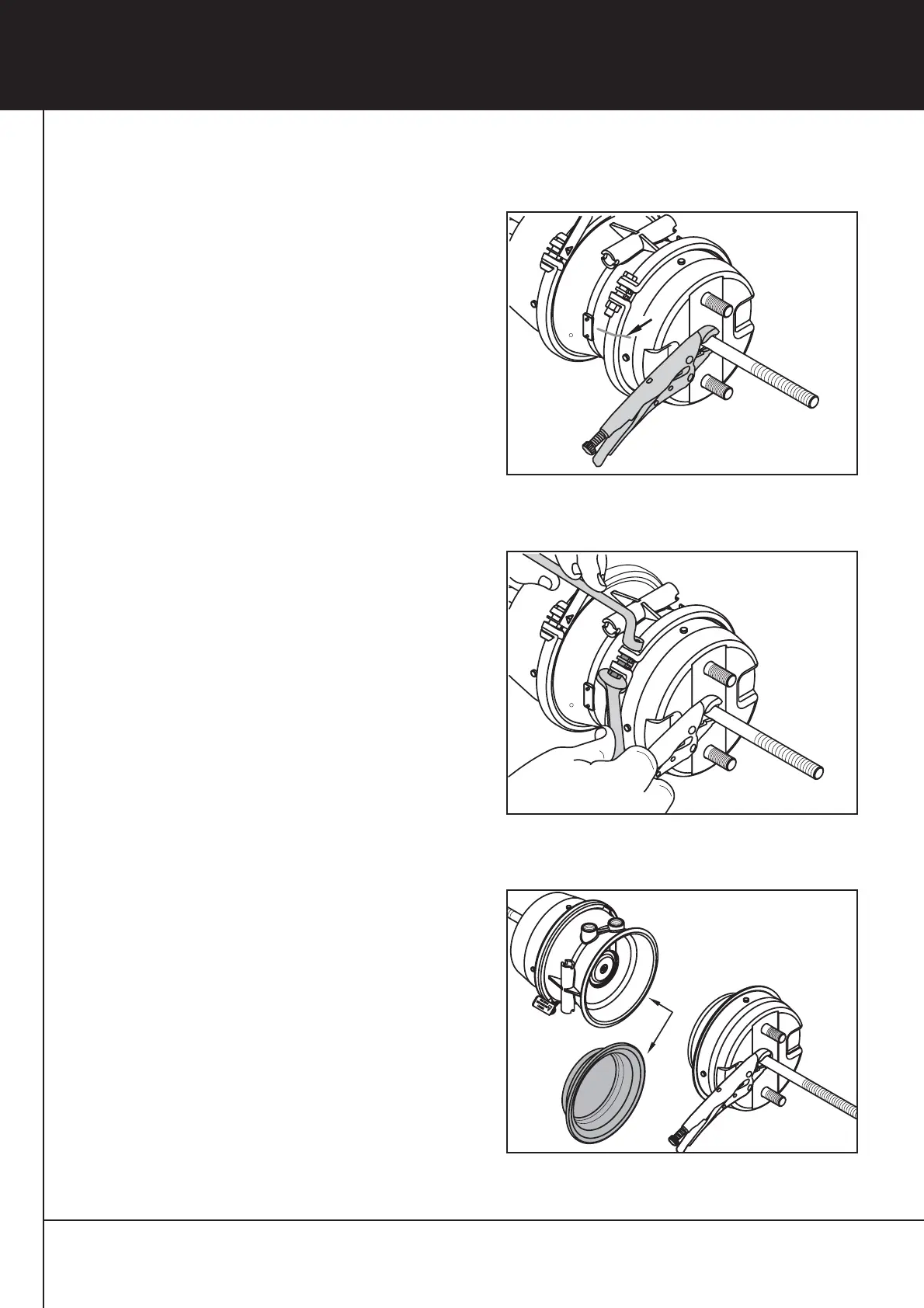

[27] Gabelkopf mit Kontermutter demontieren.
[28] Druckstange mit geeigneter Grippzange
möglichst dicht am Zylinderboden sichern.
[29] Lage des Betriebsbremsteils zum Zwischenteil
und zum Spannband kennzeichnen (Pfeil,
vereinfacht die spätere Montage).
[30] Verschraubung am Spannband lösen.
Schraube, Kunststoffniederhalter und Mutter
demontieren.
[31] Spannband auseinanderdrücken und entfernen.
[32] Betriebsbremsteil mit Grippzange entfernen.
Die Membrane im Zwischenteil austauschen.
[33] Montage und Anlageflächen säubern und auf
Beschädigungen überprüfen.
Fig. 13
Fig. 14
Fig. 15
125
12 Bremszylinder
